Tamiya 1/32 F-14A Tomcat

Добрый день, уважаемые коллеги. Сегодня хочу поделиться впечатлением от постройки этого известного, но не особо популярного набора.
К набору докупил эдуардовский BIG ED и ПВД от Master. Видел еще кабину от Ариес, но предпочел цветное травление от Эдуарда, то которое входит в состав BIG ED - красивое очень.

 Сам набор вызывает смешанные чувства. Большая красивая коробка содержит пластик, резиновые колеса и стальные оси для усиления шасси, механизм изменения стреловидности крыла. Первоначальная примерка показала, что детали плохо стыкуются. Изучив литники выявилась разница в их происхождении: одни были отлиты на пресс-формах 1980г (это в основном детали планера), другие в 2003 (вооружение, переотлитые сопла, еще кое-что по-мелочи). На старых литниках даже встретил маркировку USA, о чем это говорит не знаю, но вот факт. Расшивка на модели комбинированная - местами внешние клепка и линии стыков, что меня немало удивило. Ну вот примерно так все выглядело в начале, видно несовпадение частей пресс-форм, наплывы и облой (с новыми литниками все более-менее хорошо):
Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat

Делать начал еще в 2015 году, как водится, с кабины. Затем собрал переднюю часть фюзеляжа, собрал и покрасил нишу передней стойки, дополнив ее деталями из листового пластика, проволоки, скотча, и эдуардовских примочек. Взялся за центроплан. Внешнюю расшивку и клепку решил убирать, недоразвитые каналы воздуховодов приводить к человеческому виду, и шпаклевать, шпаклевать... все это удовольствие растянулось на пару лет. За которые я успел собрать несколько других моделей, иногда просто забивал на какое-то время, потом, собравшись с силами, снова брался. На некоторые огрехи в сердцах забивал, в итоге их набралось приличное количество.
Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat
Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat

Пока делал, поглядывал на ход постройки товарищей по несчастью (кто собирал тот же набор), использовал их работу как пример в чем-то. Желания сильно детализировать модель не было, да и времени бы это потребовало гораздо больше, в то время как у коллег описывались подробности изготовления травленых сопел, изготовленных вручную стоек шасси, элементов управления входных устройств двигателя и т.п. Кому интересно – вот ссылки:
http://www.zone-five.net/showthread.php?t=6194&page=2
http://www.carrierbuilders.net/articles/20050710_Narita_F-14/Tomcat/photo_frame.htm
http://www.britmodeller.com/forums/index.php?/topic/63890-tamiya-132-f-14a-tomcat-black-knights/
http://www.arcforums.com/forums/air/index.php?/topic/172022-tamiya-32nd-scale-f-14a-black-knights-edition/&page=6
В качестве ориентира использовал WA
http://www.primeportal.net/hangar/howard_mason/f-14a_161134/index.php?Page=1
есть еще в сети отсканированная книжка вот с такой обложкой, тоже активно ее использовал:
Tamiya 1/32 F-14A Tomcat

Ну и вот собственно, что получилось. Спасибо за внимание)

Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat
Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat
Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat
Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat Tamiya 1/32 F-14A Tomcat

» Информация о статье
ramjager в 04.10.2017 - 15:48
Тема: Re: Tamiya 1/32 F-14A Tomcat

Тот же набор?
Точно так!
RedSnapper в 04.10.2017 - 17:04
Тема: Re: Tamiya 1/32 F-14A Tomcat

Тот же набор?
Точно так!
Ооо, да! Удачи бро!
Когда будешь собирать основные стойки шасси, делай это на самой модели и только потом склеивай между собой, иначе из-за перекосов сложно будет стойки на место вставить, именно так у меня и вышло. В остальном вроде ок, больше подвохов не было.
ramjager в 04.10.2017 - 18:29
Тема: Tamiya 1/32 F-14A Tomcat
Ясенько, спасибо!
Zemelya в 08.10.2017 - 22:21
Сделано с душой и большим старанием! Получил удовольствие, просматривая фото № 14 и 25 - смотрится очень здорово!
Kent в 08.10.2017 - 23:36
Отличная модель! Но насколько я знаю у сопел (в стояночном положении) разная конфигурация.
RedSnapper в 09.10.2017 - 10:02
Сделано с душой и большим старанием! Получил удовольствие, просматривая фото № 14 и 25 - смотрится очень здорово!
Отличная модель! Но насколько я знаю у сопел (в стояночном положении) разная конфигурация.
Спасибо, коллеги
:smile:
Kent, да, вы правы, но бывало и так:
#
korolevvlad в 14.10.2017 - 18:57
Отличная модель и интересная статья.

#

С уважением, Влад.
RedSnapper в 14.10.2017 - 20:19
Спасибо, Влад) Топ Ган детектед :!:
SergeiZhilinski в 16.10.2017 - 22:47
На некоторые огрехи в сердцах забивал, в итоге их набралось приличное количество.
А можно вот тут поподробней?А то я вот фотографии смотрел и как-то больше восхищался, чем хоть один огрех увидал.
RedSnapper в 17.10.2017 - 09:26
Тема: Tamiya 1/32 F-14A Tomcat
Спасибо, Сергей.

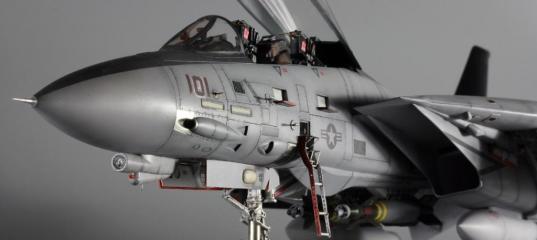

Мелкие косяки в основном. На главном фото видно что в бортовом номере 101 цифра 0 плохо приварилась, это я маской содрал случайно половину нуля (видимо слишком тонкий слой лака положил), поверх наклеил ноль из другого номера. По-хорошему то было еще раз лаком пройтись, или зачистить. Шасси не совсем ровно встали, т.к. собирал и клеил отдельно, нужно было прямо на модели. Стыки кое-где видны, да много чего.
