Tamiya 1/48 F4U-1 Corsair Bird Cage

Здравствуйте, коллеги! Закончил свою очередную модель.
На этот раз F4U-1 Corsair Bird Cage фирмы Tamiya. Наибольший интерес для меня представляют ранние корсары Bird Cage, из-за своего привлекательного серо-голубого окраса. Собственно поэтому и был сделан выбор.

Основной целью сборки стала, естественно, покраска. Хотелось максимально сосредоточиться именно на этом. Начал с того, что на просторах интернета просматривал работы коллег в поисках интересных идей и вдохновения. Естественно нашел! И работа закипела. Хотя в моем случае, наверное, все таки не закипела, а тронулась с места, т.к с моими темпами о быстрой сборке остается только мечтать.
Для модели были закуплены дополнения: набор травления Eduard 48351, маски Eduard, набор смоляных створок основных ниш шасси QB 48 112, смоляной двигатель Vector (48-003) R-2800 type A/B (early), капот и юбка капота Vector (48-047), декаль Barracuda Cals F4U-1 Bird Cage Corsair part 1.
Сборка началась с кабины пилота. Кабину доработал травлением, добавил немного проводки, собрал из латунных трубочек и медной проволоки силовой набор за креслом пилота. Кресло пилота, травление. Немного доработал прицел.

Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird CageTamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage
После сборки окраски кабины занялся задней нишей.

Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage
Из прозрачного пластика сделал АНО и прорезал окошки под огни приближения и кино-пулемёт.
Tamiya 1/48 F4U-1 Corsair Bird Cage
Собрал смоляной двигатель и установил капот и окрасил основные ниши.

Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage
Ну все, модель собрана. Далее приступил к самому важному ради чего все и было затеяно - покраске.
Пару слов о прототипе цитатой с декали Barracuda Cals. )
"F4U-1 Birdcage Corsair. Bu no. 02310. “VIVA!” VMF-124. Пилотировал 2-ой л-нт Кеннет Амброз Уолш. Хендерсон Филд, Guadalcanal 28 мая 1943. Уолш стал первым асом на корсарах 13 мая 1943 года, когда он сбил 3 Zekes и повредил 4-й. Самолет был окрашен в серо-голубой (FS35189) поверх светло-серого (FS36440). Видны "тяжелые" следы (полоски) грязи и топлива. Умеренное образование сколов краски на передней части корневой части крыла. Втулка пропеллера серебряная."

Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage
Первый раз решил использовать грунт черного цвета АК 767 .

Tamiya 1/48 F4U-1 Corsair Bird Cage
Затем Алклад алюминий.
Tamiya 1/48 F4U-1 Corsair Bird Cage

На слой алюминия нанес жидкость Heavy Chipping Effects A. MIG-2011

Для имитации грунта использовал Tamiya XF-4.

Tamiya 1/48 F4U-1 Corsair Bird Cage

После нанесения ХF-4, минут через 10-15, смочил всю жёлтую поверхность водой при помощи кисти из мягкой (мягкая - потому что старая :) щетинки №6, и начал протирать краску до "металла". Краска очень легко снялась без нажима и давления.
Получилась вот такая интересная поверхность.

Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage

Т.к это был только первый этап работы с жидкостью Chipping Effects, то необходимо было сохранить полученный результат. Поэтому нанес на поверхность, где планировались сколы и потертости, полу-глянцевый лак Mr. color.

Tamiya 1/48 F4U-1 Corsair Bird Cage

И снова надул поверх лака жидкость Chipping Effects
Далее все закрасил в черный цвет полу-глянцевой Х-18.

Tamiya 1/48 F4U-1 Corsair Bird Cage

И нанес базовый серо-голубой из смеси акриловой Tamiya XF-18, XF-12 и небольшого кол-ва белой XF-2.

Tamiya 1/48 F4U-1 Corsair Bird Cage
В этот раз сразу протирать краску до нижнего слоя не стал, а дал как следует просохнуть не менее суток. После взял тонкую, плоскую, жесткую кисть из щетины и, смачивая поверхность, аккуратно проковыривал краску до нижнего желанного желто-алюминиевого слоя.

Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage
Можно считать, что эксперимент закончился удачно!
Окрасил нижние поверхности hobby color H-51.
Tamiya 1/48 F4U-1 Corsair Bird Cage

Этим я не ограничился, и после нанесения оз, накрашивания дорожек и ограничительных линий на консолях крыла, нанес солевой слой

Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage

А раз планировалось обильное нанесение на поверхности соли и воды, чтобы акриловая краска вдруг не начала сходить, я снова все зафиксировал полу-глянцевым лаком Mr. color. Эмалевый это лак или нитра? - сказать честно, я не знаю. Пользовался им первый раз. Могу только сказать, что очень он вонюч. Что есть - то есть.:)
К сожалению, фото не сделал - забыл. Но хорошо видно как поверхность стала выглядеть после снятия соли.
Далее все как обычно: глянцевый лак Акан, декали бортовых номеров и технические надписи.

Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage

Нанес матовый лак Акан и после приступил к тонированию модели. Тонировку делал масляными красками долго и тщательно, т.к. надо было имитировать большое кол-во грязевых подтеков. Процесс длительный: приходилось ждать когда высохнет тот или иной подтек чтобы потом нанести следующий или подтонировать нужный участок. Другими словами - тонировка делалась поэтапно. Сушил, для того чтобы не "поплыли" ранее нанесенные масляные краски и чтобы не наносить дополнительных разделительных слоев лака.
Вот и всё о чем я хотел рассказать...
Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage
Tamiya 1/48 F4U-1 Corsair Bird Cage

Фотографии сделал сначала на темном фоне, но мне не очень понравился результат.
Переснял на светлом фоне в лайт-боксе и вышло лучше.

Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage
Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage
Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage
Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage  Tamiya 1/48 F4U-1 Corsair Bird Cage

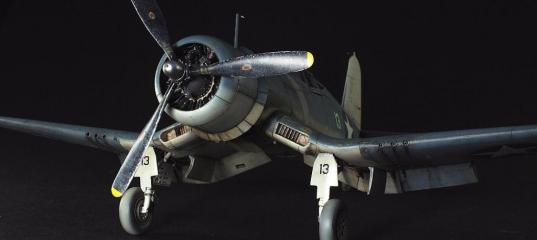

Но некоторые фото на темном фоне, которые мне понравились, я покажу.:)

Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage
Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage
Tamiya 1/48 F4U-1 Corsair Bird Cage Tamiya 1/48 F4U-1 Corsair Bird Cage
Ошибок конечно больших и малых я наделал достаточно. Есть над чем работать. Но главное достигнут результат, модель собрана, удовольствие получено преогромное!:)
В заключение хочу выразить благодарность Алексею Любовощину (ALEKSS) и Андрею Бондареву (avcooper) за советы и моральную поддержку!

С уважением, Денис.
