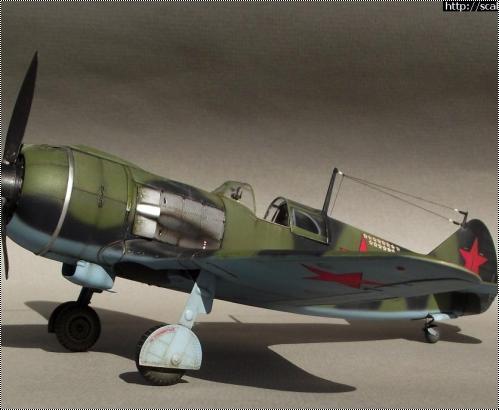

Звезда 1/48 Ла-5 Лт.Новикова

Наконец достроил,Ла-5,стройка затянулась но слава Богу доделал

Прототип выбран Героя Советского союза Константина Афанасьевича Новикова,человека с непростой судьбой http://www.warheroes.ru/hero/hero.asp?Hero_id=393

Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова

Этот борт вроде-бы пока никто не делал,сохранилось всего одно его фото отталкиваясь от нее и от фото машин того периода делалась сама модель и ее окраска

Звезда 1/48 Ла-5 Лт.Новикова
В работе исползованы
-1/48 Ла-5 Zvezda № 4803
-смола, рулевые пов-ти Vector VDS48-037
-смола кабина Vector VDS48–036
-фототравление Gonza № 4803
-модель окрашенна красками Gunze-Sango,цвета мешал сам

Сборка традиционно начата с Кокпита,

Звезда 1/48 Ла-5 Лт.Новикова
Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова
Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова

прицел ПБП-1 изготовлен самостоятельно,

Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова

много времени заняло изготовление фонаря ,фонарь из набора был очень толстым и немного неправильной формы,решил самостоятельно его выдавить из прозрачного подходящего тонкого пластика ,взятого из упаковки игрушек,также на сдвижной части фонаря добавлена пара ручек,по фото сделан держатель под прицел у Звезды он выполен не правильно


Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова
Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова
Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова
Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова
Антенна изготовлена и сверла диаметром -6мм, с заполированым концом,огни БАно-двухкомпонентный клей,цветные с добавлением красного и зеленого цвета

Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова

Нагар от выхлопа имитирован смотря на фото оригиана

Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова
Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова
Звезда 1/48 Ла-5 Лт.Новикова

На нижних частях самолета закрылках,хвостовой части ,нишах шасси -имитированы следы грязи методом разбрызгивания кистью,провис полотна на закрылках усилен методом задувания светло-грязным цветом через трафарет,также имитированы следы потеков масла
трос антенны -женские черные колготки,
доработано заднее костыльное колесо

Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова
Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова
Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова
Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова
Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова

В местах наибольшей эксплуатации сверху на крыле,спереди на кромке крыла,на лопастях пропеллера,на щитках имитированы сколы,методом рассыпания соли последующей покраски и последующей смывки соли,техничка декаль от Эдуарда,большие звезды и звезды за сбитые самолеты -дэкали из запасов,бортовой номер 3-КА задут через трафарет
Ну вообщем и все,надеюсь приятного просмотра...
Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова
Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова
Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова
Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова
Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова
Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова
Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова

Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова Звезда 1/48 Ла-5 Лт.Новикова





» Информация о статье
Самая эффектная модель
http://scalemodels.ru/articles/9859-zvezda-1-48-la-5-lt-novikova.htmlСамая эффектная модель
SergeyZhuravlev в 09.06.2016 - 19:37
Просто "по теории", насколько знаю, непосредственно под краской лак-серебрянка, а только дальше уже слой желтого.
Лак-серебрянка отлетала вместе с краской, поэтому на царапинах и сколах видна шпаклевка желтого цвета, позже (с 1943 г примерно) шпаклевка стала светло-серого цвета.
Amouse в 10.06.2016 - 00:59

Лак-серебрянка отлетала вместе с краской, поэтому на царапинах и сколах видна шпаклевка желтого цвета, позже (с 1943 г примерно) шпаклевка стала светло-серого цвета.

а подтверждение этому какое-то есть? а то фотки и такие есть

KSL в 10.06.2016 - 01:10
а подтверждение этому какое-то есть? а то фотки и такие есть
Например:
ЛаГГ-3
#
МиГ-3
# # #
SergeyZhuravlev в 10.06.2016 - 01:42
Сергей меня опередил с ответом, вот тут почитайте: http://scalemodels.ru/modules/forum/viewtopic_t_1505_start_380.html - там много полезного почерпнёте...
Zemelya в 10.06.2016 - 12:10
Сергей меня опередил с ответом, вот тут почитайте: http://scalemodels.ru/modules/forum/viewtopic_t_1505_start_380.html - там много полезного почерпнёте...
Про на Яках...

Добавлено спустя 2 минуты 45 секунд:

Просто "по теории", насколько знаю, непосредственно под краской лак-серебрянка, а только дальше уже слой желтого.
Лак-серебрянка отлетала вместе с краской, поэтому на царапинах и сколах видна шпаклевка желтого цвета, позже (с 1943 г примерно) шпаклевка стала светло-серого цвета.
Не совсем точно, жёлтого цвета - грунтовка АЛГ-5.
SergeyZhuravlev в 10.06.2016 - 13:58
Не совсем точно, жёлтого цвета - грунтовка АЛГ-5.
Зелёного цвета она:
ALG-5 = 50% ALG-1 + 50% A-14
ALG-5 = yellow + gray = green
#
отсюда: http://scalemodels.ru/modules/forum/viewtopic_t_1505_start_380.html
Тогда-уж желтый цвет - это АЛГ-1... Но АШ-22 всё-же желтее, там пишут про сурик в составе, от которого потом отказались, и шпаклевка стала светло-серого цвета...

Про АЭ-9 - пока не готов уверенно сказать о его "зеленоватости", скорее без зелени - от слова Совсем. Ссылка, что я выше настойчиво даю к изучению, - там АЭ-9 без зелени, просто светло-серый c оттенком голубого:
#
Так думаю, что вариации Зелёного в кабинах Яков - вполне могут оказаться везде присутствующим грунтом АЛГ-1 с добавлением чёрного, серого и прочего, что имелось в наличии в условиях войны и не только (как говаривал наш Комполка - "Водка-Мёд-Гавно и Гвозди...") :grin:

А по поводу Як-15 - цвета кабины - кто-то здесь высказывался о том, что это возможно А-15, даже лист по окраскам выкладывался... Нужно разбираться, не всё так просто... :grin:
Zemelya в 11.06.2016 - 12:09
SergeyZhuravlev
Вы так много знаете - я в ах...в восторге!
Моя ошибка в том, что АЛГ-1 назвал АЛГ-5. Но картинка - моя, и не надо меня подлечивать. Рекомендация - учите мат. часть, а умничать буду я.
Грунт и АЭ-9 никак не связаны по цвету. Вы приводите фото капонины на фото, я же исследовал оригинальные и в отличном состоянии фрагменты с Яков. :mrgreen:
Приезжайте в гости и посмотрите воочию и тоже.
SergeyZhuravlev в 11.06.2016 - 13:43
Рекомендация - учите мат. часть, а умничать буду я.
Ни в коем разе не хочу обидеть. Материальную часть изучаю в меру сил и времени. ХАИ изредко посещаю, но там в основном послевойна представлена. Предлагаю конструктивное обсуждение, без пафоса и всего не относящегося к теме. Сам вертолётчик, на пенсии, так что некоторое представление об матчасти имею. С удовольствием-бы приехал в гости, посмотрел и послушал, может чем-то был полезен... :grin:
Felix80 в 13.01.2017 - 11:48
Тема: Звезда 1/48 Ла-5 Лт.Новикова
Классная модель!!! Только по-моему храповик там сделан с ошибкой, прорези указывает на вращение в противофазе вращения винта, а так ОГОНЬ!!! и кстати, откуда храповик, сам делал или травло?
i_am_enemy в 26.01.2017 - 20:01
Тема: Звезда 1/48 Ла-5 Лт.Новикова
Классный самолет! Интересная судьба летчика.
Доавил в закладки. Доберусь до ЛА-5... буду черпать вдохновение с Вашей модели. ))
