Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов

Здравствуйте коллеги. Хочу показать одну из работ. Первую свою диораму, посвященную палубной авиации.

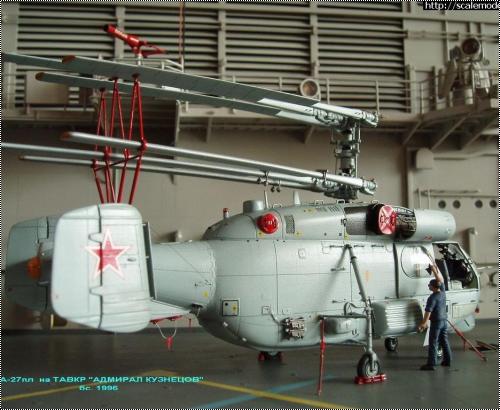

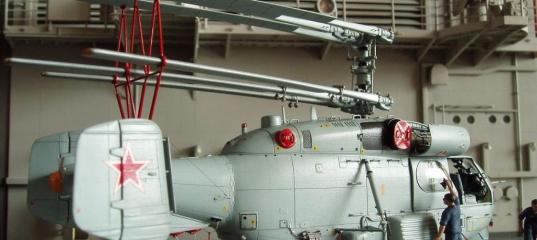

Приобрел КА-27пл от Звезды, распечатал,прикинул объем доработок и решил,если все получится,обязательно создам для 27 го ,естественную среду обитания. А что это ,если не палуба ТАКР. В качестве прототипа был выбран борт №11 с ТАКР "Кузнецов" б.с.1996г.
Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов
Доработок было много.Из набора взял половинки фезюляжа ,шайбы ,лопасти и остекление

ФЮЗЕЛЯЖ

Полностью срезал внешний крой,убрал илюминатор на левом борту и дверь на правом.Вместо шпаклевки использовал супер клей. Это намного быстрее,нет усадки и новую расшивку по суперу резать легче ,не крошится. Одно правило,при обработке ,наждачка должна быть на твердом бруске,т.к.клей после высыхания тверже пластика
Затем вставил илюминаторы,закрыл снаружи модельным скотчем и взялся за кабину.

В наборе для этого ничего не нашел,пришлось делать самому по фото. Помог М-Хобби №3 за 2003г.
После сборки и окраски кабины, вставил ее на место и собрал половинки. Нарезал расшивку ,добавил клепку,с правого борта сделал жабры из ал.фльги. Из проволоки добавил направляющие для всех дверей,а также подножки и скобы.

МОТОРНЫЙ ОТСЕК



На модели не очень гамотно сделано членение. Стык передней ,нижней и центральной части с левой стороны пришлось шпаклевать и выводить,а правый отсек,решил сделать открытым и показать ТВЗ-117. Как раз попалась фотка этого места.
Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов
Двигатель собрал из подручных материалов ,проволокой сымитировал трубки и шланги,а со створкой поступил проще. Пилкой из лезвия срезал нужные части с деталей набора,склеил их и сточил на круглом бруске до нужной толщины. Добавил ребра жескости и петли. Переборку между отсеками сделал из тонкого пластика. Патрубки закрыл заглушками из фальги.

ОСТЕКЛЕНИЕ

Вот с чем пришлось серьезно повозится. Сделал новую правую дверь с большим блистером т.к. в наборе она не такая как на моем №11.
Блистер выдавил из орг.стекла по стандартной технологии:матрица,пуансон. и вклеивал в дверь уже после покраски.С основного остекления был сошкурен переплет и имитация дворников. Стекло подогналось по месту а потом долго шлифовалось пастой гоя с капелькой машинного масла. На сухую нельзя ,будет царапать. После шлифовки ,стекло было закрыто скотчем и вклеено.

ВИНТЫ

Втулку делал из трубок и пластика по фото
Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов
Лопасти тоже пршлось доработать до сложенного состояния.

ШАССИ

Из латунной проволоки были спаяны подкосы и сами стойки. Колеса взял от Экипажа. Гидравлика из мед.игл. Основные стойки сделал в не обжатом состоянии и добавил удерживающие штанги ,как на фото:
Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов
Красил все красками Revell .Декали взял из журнала Моделизм от Звезды. Смывка:акрил с фейри,затем полуматовый лак.

НАДСТРОЙКА

Основание под палубу и надстройку дсп 15мм. Соединил саморезами под 90град.Взял дверку от старого холодильника ,по чертежам и фото сделал вырез под жалюзи и двери. Усилил изнутри полосками оргстекла 5мм ,на супер.Вклейл жалюзи из тонкого пластика. Поставил балкон, из той же ,дверцы.Спаял из проволоки 0.7мм леера.Поставил систему видеофиксации "Ротан",прожектора из конденсаторов и брадстбойд из трубки2мм. Палубу настелил из 2мм. оргстекла.Покрасил серой нитрой,а затем по трафаретам добавил разметку.
Под конец ,прикрепил вертолет самодельными цепями, спаял и поставил подпорки под лопасти ,и под колеса.
Обслугу переделал из наборов хасегавы.
На все ушел год.
Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов  Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов  Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов

Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов

Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов

Диорама 1/72 КА-27пл на ТАКР Адмирал КузнецовДиорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов



http://scalemodels.ru/articles/8022-diorama-1-72-ka-27pl-na-takr-admiral-kuznecov.html
serj,s в 11.01.2015 - 00:46
Спасибо за похвалу. Рад что работа понравилась.
andrey-58 в 12.01.2015 - 08:54
Тема: Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов
Очень интересная работа !
Я бывший техник по вертолёту и двигателю , могу сказать , что сценарий диарамы - самый жизненный ! Даже в АЭРОФЛОТЕ, даже на Севере в -25 градусов вертолёты на стоянках мыли....
Статья понравилась.
Молодец !
Удачи!
Андрей.
serj,s в 12.01.2015 - 20:00
Тема: Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов
Спасибо за коментарий. Всегда приятно узнать мнение профессионала.
Всех благ.
Сергей.
GFO в 12.01.2015 - 21:06
Монументально +1
Pavel_P в 13.01.2015 - 18:25
Тема: Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов
А можно фото со стороны, как это все выглядит в помещении?
serj,s в 13.01.2015 - 21:53
Добрый вечер. Вот фото с чемпионата европы. Взял серебро в C3D ( диорамы).
#
XORST в 13.01.2015 - 22:31
Вот фото с чемпионата европы. Взял серебро в C3D ( диорамы).
И ещё раз молодец.
С боксом,интересное решение.
Redstar_72 в 22.01.2015 - 21:56
Великолепная работа!
serj,s в 23.01.2015 - 00:06
Тема: Диорама 1/72 КА-27пл на ТАКР Адмирал Кузнецов
Спасибо. Рад что понравилось.
С уважением Сергей.
Kent в 23.01.2015 - 12:12
Помню.....помню....Видел сие произведение у Макса Гойны, пару-тройку лет назад. Здорово, однозначно! Титанический труд!
Но все же объема не хватает....
