Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен

Приветствую вас, друзья! Хочу представить вам крайнею свою работу 1/48 Hasegawa A4D-2 Skyhawk, машина из подразделения VA-83 с серийным номером 142138…

Модель появилась у меня совершенно спонтанно, обмен с коллегой, досталась модель мне немного начатой со склеенным фюзеляжем и вклеенным носом для версии А-4С, поскольку всегда питал большую слабость к ранним Скайхокам, было принято решение делать одну из самых ранних модификаций этого самолета A4D-2 (А-4В), переполненный радостью и надеждой на быструю и легкую сборку я начал его делать, ага не тут то было.

Все началось с приобретения декали и выбора прототипа, Hasegawa в своих наборах Скайхоков унифицирует пластик, и мне что бы сделать машину ранних серий пришлось приложить усилия, признаться не все нюансы я учел и некоторые моменты я упустил, как всегда узнав об этом, когда исправить уже ничего нельзя…

Прототип и деталь

Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обменHasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен

Сборка

Немного остановимся на том, что пришлось сделать , что бы собрать ранний Скайхок, основных моментов всего два, это строевые огни раннего типа, два снизу крыла и один сверху, отсутствие обтекателя радиовысотомера под правым крылом, в последствии он появился на машинах выпускавшихся после 1960 года, так же по фотографиям изменил расположение и форму некоторых лючков, в нужных местах добавил расшивку и убрал ту, которая не соответствовала прототипу, так же в моем случае повезло, что не пришлось переделывать вилку носовой стойки, у машин со всем ранних серий она была другой формы, на носовой стойке сделал светофор раннего типа, у машин более поздних серий он расположен под обтекателем в кромке правого крыла…
Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен
До последнего момента отговаривал себя от того, чтобы не переделывать направляющие выпуска предкрылка, изучая фотографии и понимая, что переделывать все же придется, хотя бы из-за того, что Hasegawa этот момент сделала просто отвратительно, да еще обломав большую их часть во время обработки крыла, я и приступил к их переделке. То, что вышло, на мой взгляд, гораздо лучше, чем родные, и положа руку на сердце, скажу я вам, что изготовление направляющий геморрой еще тот, благо было под рукой фототравление Eduard...
Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обменHasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен
Многие из вас кто собирал модель Скайхока от Hasegawa обращал внимание на то, что колесо и стойка отлиты одной деталью, это меня категорически не устраивало, порывшись в закромах (не выбрасывайте сломанные и старые модели) нашел подходящие колесо.

Тормозные щитки заменил на фототравление, смотрятся они очень реалистично в сравнении с пластиковыми из набора, в передней кромке левого воздухозаборника из цветного пластика сымитировал огонь подсветки заправочной штанги, с помощью подручных материалов и фототравления доработал стойки и ниши шасси, эпоксилином сымитировал мягкую обивку откидной части фонаря и защитный чехол в носовой нише шасси…

Стараясь следовать фотографиям сымитировал заклепки по всему планеру и деталях, с нуля был изготовлен щиток носовой ниши шасси, у Hasegawa из-за унификации пластика он скорее похож на щиток A-4 модификаций E/F/М, наконечник топливозаправочной штанги был заменен на точеный от фирмы Master model, мелочь конечно, но какая полезная, очень здорово смотрится…
Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен
Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен

Покраска

Наступила очередь покрасочных работ, модель была обезжирена и загрунтована Mr.Hobby SF-286 Mr. Surface 1200, прешейдинг Mr Hobby Color 116 RLM66 BLACK GRAY.
Низ окрашен Mr Hobby Color 316 WHITE FS17875, верх Mr Hobby Color 315 GRAY FS16440, анти бликовая полоса перед козырьком фонаря, Mr Hobby Color 317 GRAY FS36231, так как в декале Superscale допущена досадная ошибка, не правильно передан цвет ромбов и полосы на киле, а так же стилизованных крыльев, все это дело пришлось накрашивать с использованием масок, голубой цвет мешал долго и упорно, отталкиваясь на цветные фотографии машин этого подразделения…
Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен
Забегая вперед хочу сказать, что приобретенная декаль была разработана для модели Нobbycraft, этого я тоже не учел, что в последствии доставило мне массу хлопот с позиционированием буквенных кодов на киле…

Краской Mr Hobby Color 327 RED FS11136 окрашены все красные элементы, колеса окрашены Tamiya Color XF-85 Rubber Black, бомбы красил двумя цветами Mr Hobby Color c12 OLIVE DRAB (1) и Mr Hobby Color C38 OLIVE DRAB (2), поскольку боевая часть бомбы хранится на складах вооружения и зачастую на улице, её я окрасил в более светлый цвет, стыковочную хвостовую часть в более темный, механизм взрывателя бомб сделал из подручных материалов и остатков фототравления…
Сопло двигателя окрашено несколькими цветами красок серии Mr.Color Super Metallic, далее модель была задута глянцевым лаком Mr Hobby Color GX100 Super Clear III, нанесены декали, в основной своей массе использованы декали из набора Hasegawa, декали от Superscale частично, за тем еще один слой глянца, потом смывка масляными красками разведенные уайт-спиритом Tikkurila. Далее на модель нанесен слой лака Mr Hobby Color C182 Clear Flat, нанесение масляных точек, протяжка масла, потом еще слой полуматового лака, немного пигментов, сколов до грунта и металла , других художественных манипуляций и малярные работы на этом были окончены…
Оставалось собрать все детали воедино, в этом мне помог приобретенный по случаю стапель, вот как бы и все, прошу прощения, за то, что так много написал, хотел вкратце рассказать о постройке, кому будет интересно, можете посмотреть фотографии сборки в ветке, где я собирал эту модель…
Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен
Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен
Спасибо вам Друзья и коллеги за ваш интерес к моей работе, спасибо Лёше fishbed, но особая моя благодарность Антону Кочеткову AntonK55, за всяческую информацию и за то, что не давал расслабляться…)))))

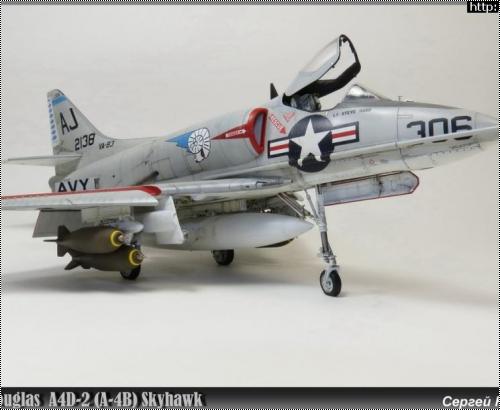

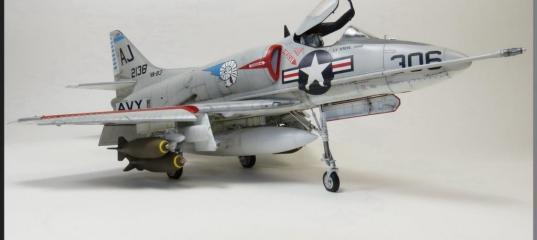

Это сладкое слово "ГОТОВО"

Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен
Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен
Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен
Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен
Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен
Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен
Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен
Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен Hasegawa 1/48 A4D-2 Skyhawk - Скутер на обменHasegawa 1/48 A4D-2 Skyhawk - Скутер на обмен

С уважением, kfir
