Самодел 1/48 МБР-2бис

Уважаемые коллеги, представляю Вашему вниманию очередную новинку достаточно известной в определенных кругах фирмы Sam O'Paul, а именно МБР-2 Бис.

Краткий обзор кита: следов толкателей, утяжин и прочих косяков не обнаружено. Чертёж из АиВ в 1/48.
Самодел 1/48 МБР-2бис
Силовой набор Верх-низ
Самодел 1/48 МБР-2бис
Обтянул листовым пластиком
Самодел 1/48 МБР-2бис
Килограммы шпаклевки
Самодел 1/48 МБР-2бис
Полы, боковые панели изготовил из доширакостирола, силовой набор - тянутый литник
Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис
Этапы изготовления поплаков и мотогондолы:

  • проекция верх-низ-фронт
  • забито пенопластом (подобрал на стройке)
  • эпоксилин
  • шлифовка до появления силового набора.

Самодел 1/48 МБР-2бис

Крыло: ОНК, центроплан

  • на брусок пенопласта (синий строительный) наклеены нервюры
  • лишнее отсёк (аки Микелянджело :-))
  • оклеил бумагой на акриловом лаке
  • сверху пластик на клей М-88
  • шпаклевка, грунтовка
  • безжалостно отрезал элероны.

Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис
Киль с гаргротом
Самодел 1/48 МБР-2бис
Двигатель М-34. В закромах нашёлся "Мерлин" от ICM-овского Спита... (очень стыдно)...

  • жалюзи: переплёт полосок разной толщины и ширины, тяги - тянутый литник
  • жабры выдавлены из фольги (от продукта "сметана 20%") по пуансону
  • стойки мотогондолы от доски для лепки "Каляка - Маляка"
  • зализы - фольга

Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис
Всяка-разна мелочевка
Самодел 1/48 МБР-2бис
Фантазия на тему "втулка винта"
Самодел 1/48 МБР-2бис
Фонарь - использовал фирмы "самодав", еле достал... :-)
Самодел 1/48 МБР-2бис
Интерьер кабины до вклейки фонаря
Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис
Иллюминаторы
Самодел 1/48 МБР-2бис
Малярные работы - стандартно: грунт, прешейдинг и т.д.
Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис

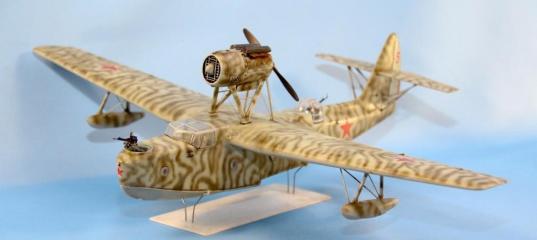

Результат:
Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис
Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис
Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис Самодел 1/48 МБР-2бис
Ошибки от киля до шкотика:

  • Турели недостаточно проработаны
  • Магазины ШКАСов не имели оребрения
  • Якорь... хм... линкорного размера
  • Привязка к борту из состава 118 ОРАП ВВС СФ лишь условная
  • Прешейдинг ушёл
  • Стружка в иллюминаторах


Особая благодарность псковским моделистам:

  • Алексею Сурусову aka Shaman за фотосессию готовой модели и неоценимую помощь в написании и выкладке статьи на сайт (Мне легче бревно распилить или огород вскопать :-))
  • Олегу Круглову aka ok64 за любезно предоставленные чертежи и моральную поддержку
  • ОАО "Псковавиа" за ланч-боксы бортового питания (собирал от Томска до Брюсселя)
  • Остапу за ветку "Выстругаем Буратину" (и по ссылочкам, по ссылочкам :-):-) :-)
