Как изготовить панели с жабрами вентиляции пушек

Доброго времени суток, коллеги! Во время работы над статьей о постройке Су-34 начал описывать процесс воспроизведения отверстий вентиляции пушки, вспомнив сколько времени было потрачено, пока не получился устраивающий меня результат, я решил выделить этот процесс в отдельную статью.

 Началось все с того, что мне не понравилась имитация вентиляции пушки.
Как изготовить панели с жабрами вентиляции пушек Как изготовить панели с жабрами вентиляции пушек
Была идея просто зачистить имеющуюся и прочертить иглой или скрайбером новую, но от такого варианта быстро отказался. Решил сделать из фольги, начал поиск материала, остановился на вовремя подвернувшейся под руку фольге для термоизоляции бань, данный материал относительно тонкий и прочный. Возник вопрос, как прорезать немалое количество полосок одинаковой длины и на определенном расстоянии?

Первый способ, который я попробовал – это на ксерокопию чертежа наклеивал маскировочную ленту «Tamiya», через ленту видно было чертеж, острым карандашом я прочерчивал прорези вентиляции, затем отклеивал ленту и приклеивал её на фольгу, далее прорезал по ленте. Результат получался, мягко говоря, не очень.
Как изготовить панели с жабрами вентиляции пушекКак изготовить панели с жабрами вентиляции пушек
После показа моих «стараний» в теме по сборке Су-34, началось активное обсуждение с коллегами о решении возникшей у меня проблемы. Дима DimaADA предложил сделать мне шаблон П-образной формы и резать по нему. Дима, Огромное Спасибо Тебе за идею!

В итоге я немножко развил предложенный Димой вариант, сделав из пластика от дна банки семейного мороженого шаблон.
Как изготовить панели с жабрами вентиляции пушекКак изготовить панели с жабрами вентиляции пушек
Приложив шаблон к чертежу из «окошек» продолжил линии вентиляционных отверстий.
Как изготовить панели с жабрами вентиляции пушек
Затем шаблон прочно прикрепил с помощью маскировочной ленты к фольге и, не торопясь, начал прорезать отверстия, при чем после того, как завершил операцию, шаблон перевернул на 180 градусов и довел до конца прорези. Чтобы придать прорезям характерную форму «жабр» можно резаком или иглой аккуратно поддеть прорезь.
Как изготовить панели с жабрами вентиляции пушекКак изготовить панели с жабрами вентиляции пушек

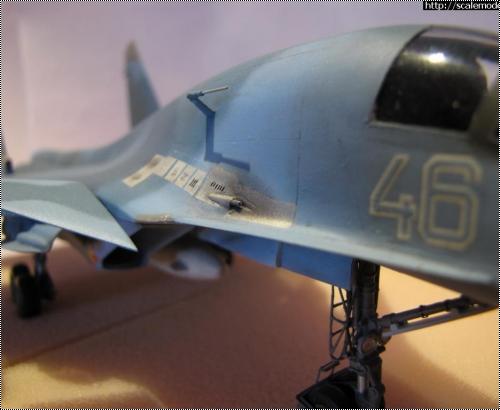

Вот что в итоге получилось:
Как изготовить панели с жабрами вентиляции пушекКак изготовить панели с жабрами вентиляции пушекКак изготовить панели с жабрами вентиляции пушекКак изготовить панели с жабрами вентиляции пушекКак изготовить панели с жабрами вентиляции пушек

Как изготовить панели с жабрами вентиляции пушекКак изготовить панели с жабрами вентиляции пушекКак изготовить панели с жабрами вентиляции пушекКак изготовить панели с жабрами вентиляции пушекКак изготовить панели с жабрами вентиляции пушек

Как изготовить панели с жабрами вентиляции пушекКак изготовить панели с жабрами вентиляции пушекКак изготовить панели с жабрами вентиляции пушекКак изготовить панели с жабрами вентиляции пушекКак изготовить панели с жабрами вентиляции пушек
Возможно, что данный способ многими моделистами использовался, а кому-то это будет, возможно в новинку.
Выражаю Благодарность Диме «DimaADA» за поданную идею, а также Всем Коллегам, кто принимал участие в поиске способа!

Надеюсь, что статья будет полезна. Спасибо за внимание. С искренним уважением, Андрей «avcooper» Бондарев.

» Информация о статье
Просмотров: 8624
Опубликовано:
Veron в 21.02.2013 - 13:39
Тема: Как изготовить панели с жабрами венти...(#6055) - обсуждение

Казалось бы, метод простой - трафареты, скотч, фольга... вырезай да клей. Однако, действительно, с кондачка не выйдет сделать такие решетки, поэтому думаю, что статья твоя, Андрей, пригодится. Я вот, например, может решусь на изготовление этих решеток на своем 34-ом.. но пока реально боюсь испортить все. И вопросик, как всю эту детальку потом вклеить в фюзеляж, чтобы не было ступенек, чтобы шпатлевка не забилась в щели эти?
Beloruss в 21.02.2013 - 14:11
Тема: Как изготовить панели с жабрами вентиляции пушек
Конечно, полезная статья!
Спасибо!
lemon_archer в 21.02.2013 - 14:39
Тема: Как изготовить панели с жабрами вентиляции пушек
Плюсую, технологию беру на вооружение :)
Очень грамотный подход, как собственно и всегда)
avcooper в 21.02.2013 - 15:15
Валера, Виктор, Большое Спасибо за отзывы! :grin:
И вопросик, как всю эту детальку потом вклеить в фюзеляж, чтобы не было ступенек, чтобы шпатлевка не забилась в щели эти?Валера, я целиком под панель в фюзеляже делал вырез, ставил перемычки здесь более-менее видно:
#
Затем немного поработал наждачкой и приклеивал панель. Можно было вымерить и сделать заподлицо по всему периметру, но у меня только две стороны стали, ступеньку, образовавшуюся с других сторон заделывал шпатлевкой, но это не выход (местами отвалилась), поэтому залил супер-клеем гелем и обработал. Конечно лучше делать на несклеенном еще фюзеляже, но что поделаешь, такой способ увидел у Димы DimaADA после того, как уже склеил фюзеляж. Он приклеивает фототравление заподлицо вот таким образом: http://scalemodels.ru/modules/forum/viewtopic_p_525194.html#525194

Добавлено спустя 2 минуты 25 секунд:

Спасибо, Юра! :grin:
suhov в 21.02.2013 - 15:27
классная технология.
кстати, по поводу вклеивания без ступенек коллега поделился технологией как подготовить для этого четверть по пластику.
мне идея понравилась. надеюсь автор не будет против, если я дам ссылку на его ветку:
http://scalemodels.ru/modules/forum/viewtopic_t_44572.html
avcooper в 21.02.2013 - 16:00
Олег, Спасибо! А чего я против буду?! Интересная технология - "поставил галочку". :wink:
DimaADA в 21.02.2013 - 16:14
Андрей, мне кажется что ты сильно переоценил мой вклад в твою идею :roll: От идеи с буквой П до трафарета с учетом всех особенностей последующей установки разница о-о-чень большая.
За статью спасибо. Я как раз в раздумьях по поводу изготовления решеток на Су-47, а тут ты напомнил про свою идею.
coda69 в 21.02.2013 - 16:41
Полезная и нужная технология! Андрей, молодец! :wink:
avcooper в 21.02.2013 - 19:49
Дима, Денис, Спасибо Большое за Отзывы!
Дима, вклад не переоценил, сам может и не додумался бы до такого варианта, :wink: а ты в нужном направлении мыслил. :grin:
