Привет "скалолазам"! Представляю вашему вниманию очередную заметку, посвящённую изготовлению пряжек привязных ремней.

Работая над Ла-150 Prop & Jet, я хотел обойтись без доработок по деталировке кабины, но когда я добрался до неё меня неожиданно посетила идея изготовления пряжек привязных ремней. Решил, не откладывая в долгий ящик, испытать технологию на практике. Скорее всего, эта технология не станет открытием для многих коллег по цеху. Тем не менее, я хочу поделиться ей с сообществом.

Весь секрет в изготовлении несложной оснастки.
Понадобится небольшой кусочек пластика. Размеры должны быть такие, чтобы он удобно лежал в руке. Толщина пластинки должна быть не меньше трёх миллиметров.
На пластинке надо засверлить пять глухих отверстий (в моём случае диаметр 0,3мм). Словами долго объяснять, как нужно сверлить, поэтому просто покажу картинку:

Примерно такой рисунок должны составлять отверстия.
Далее в эти отверстия вклеиваются стальные штыри. Я брал инсулиновые иглы (0,3мм):

Желательно, чтобы штыри образовывали каскад: самый высокий – одиночный штырь в вершине фигуры, следующая пара чуть ниже, вторая пара ещё чуть ниже.
Берётся проволока подходящего диаметра (я брал 0,2мм) и накручивается на оправку:

Словами принцип объяснять долго и запутано, поэтому покажу картинку, из которой всё станет ясно:

После того, как проволока обёрнута по штырям и пряжка предварительно сформирована, заготовку снимаем с оправки... Обрезаем лишние хвостики проволоки... Пинцетиком подводим торцы проволоки друг к другу и склеиваем их...

Кстати, работы по обрезанию хвостов и доводке пряжек удобнее проводить на полоске скотча, приклеенной клеевым слоем вверх, например, на палочку от мороженного. Три заготовки скрылись в неизвестном направлении, пока я не додумался до этого

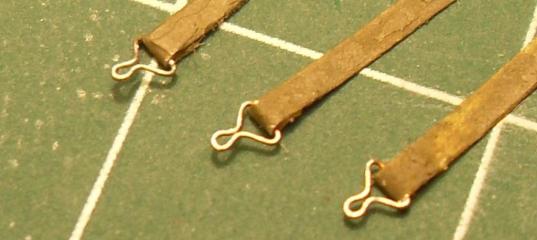

Три пряжки за пятнадцать минут... Далее элементарнейшие ремни из тамиевского скотча, покраска...

На кресле...

Пряжки с этой оправки получились крупноватые. Для сорок восьмого масштаба - пойдёт. При изготовлении следующей оправки постараюсь попасть в свой, семьдесят второй масштаб.

Александр Вергин (B!gSeXy)

Просмотров: 19830
Опубликовано: 29.2.12 07:00

» Автор
BigSeXy
Опыт:	5008
Репутация:	+467/–2

Как согнуть металлические скобы своими руками? Да запросто!

Как расчалить самолет? - Еще один способ изготовления растяжек

Тесто в моделизме и его приготовление

Как имитировать поверхность типа Рыбья чешуя

Как сделать четырехлопастный пропеллер из шпона

Как сделать отверстия в стволах

Как изготовить маленькие патрубки

Как сделать гусеницы для Т-80 в масштабе 1/72

Сан_Саныч 01.03.2012 - 07:13

Сань молодец. Без выкрутасов, просто и доступно. :grin:

BigSeXy 01.03.2012 - 18:01

Сан_Саныч, Саша, спасибо :) Всегда стараюсь без выкрутасов ;) Но не всегда получается >_<

SDSoft 02.03.2012 - 09:56
Тема: Как изготовить пряжки для привязных ремней?

Отличный способ. Простая интуитивная идея. Спасибо за статью!

BigSeXy 02.03.2012 - 20:11

Пользуйтесь наздоровье! :)

Kent 03.03.2012 - 09:11

Саня, полезная статейка....Я о таком способе уже знал, но ты его озвучил.. :smile: Малаца! Лично мне подойдут такие замочки, потому как для моего изготавливаемого аппарата никакого афтемаркета нет и не предвидится в ближайшее время +1

BigSeXy 03.03.2012 - 17:42

Kent, Игорь, спасибо :)

maxcyprus 05.03.2012 - 10:16
Тема: Как изготовить пряжки для привязных ремней?

С помощью данной технологии можно делать одинаковые скобы на танки..ручки крючки..
Спасибо за идею, отлично!

BigSeXy 09.03.2012 - 04:44

maxcyprus, развивайте технологию. Авось со временем свою статью накидаете да выложите ;)

Daimand 08.11.2013 - 11:46
Тема: Как изготовить пряжки для привязных ремней?

Если можно вопрос. А на каком расстоянии друг от друга сверлить отверстия?

BigSeXy 08.11.2013 - 17:49

А можно парочку встречных вопросов? А для какого масштаба? А какой формы нужны пряжки? ;)
Понимаешь, на поставленный тобой вопрос просто нереально ответить. Я ж не знаю, какой формы нужны пряжки и в каком масштабе.
Потому отвечу так:
проще и, главное, быстрее попробовать насверлить отверстия наугад, согнуть пробную пряжку, и по ней уже прикидывать: угадал или нужно переделать. Если нужно переделать, вносим необходимые корректировки и делаем.
