ICM 1/72 Ту-2

Доброго времени суток, коллеги! Хочу представить уважаемому обществу модель бомбардировщика Ту-2 от ICM в моем исполнении. Мечтал построить ТУ-2 с детства, впервые модель данного самолета увидел в авиамодельном кружке (занимался я там тогда). Преподавателем был бывший летчик, перед занятием рассказывал про авиацию и переодически показывал пластиковые модели: Ту-2 на подставке (тогда это было верхом крутизны), Аэрокобру и еще какие-то, рассказывал о преимуществах и недостатках этих машин. Тогда модель Plasticarta никак не удавалось «достать». Не то, что сейчас, но это уже лирика .

Представлять машину нет смысла, желающие смогут прочитать в сети намного больше, чем можно написать в небольшой статье.

Теперь о модели. Обзор кита есть на сайте, повторяться нет смысла. Отмечу первое, что бросается при осмотре литников - прекрасная проработка поверхностей, особенно крыла (сейчас так не делают :-(). Далее, после более длительного медитирования над пластиком и сборкой модели "на сухую" стало понятно, почему данную модель очень редко собирают и еще меньше выставляют в сети на обозрение.

Итак, из плюсов:

  • прекрасная проработка поверхностей;
  • хорошие фонари с имитацией клепки;
  • в 1/72 больше никто не выпускает(Plasticart не в счет).

Минусов больше:

  • плохая стыкуемость и сложная сборка;
  • неудобное членение;
  • пустая кабина, ниши шасси;
  • модификация - «сборная солянка».

Было решено не ловить миллиметры, а собрать с сохранением фактуры поверхностей и оторваться на покраске-тонировке. Начал сборку внутренностей.
ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2

Дальше понял, что если идти по инструкции – желаемого результата не получу. Пришлось пересмотреть порядок сборки.
Вначале собрал консоли (до двигателей)...

ICM 1/72 Ту-2 ICM 1/72 Ту-2

После сборки кабины приклеил их к половинам фюзеляжа...

ICM 1/72 Ту-2

Таким образом удалось аккуратно состыковать детали и обойтись без шпаклевки/шлифовки. Да, перед этой операцией долго и нудно выбирал пластик с внутренних частей крыла, чтобы задняя кромка была тонкой и не повредить потом при сборке клепку...

ICM 1/72 Ту-2 ICM 1/72 Ту-2 .
Потом самый интересный момент – сборка фюзеляжа. Собирал в несколько этапов:
-вставил кабину и склеил нос;
-установил второй лонжерон крыла(сразу установить не получится – консоли «не налезут»);
-склеил два оставшихся шва

ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2
-приклеил стабилизатор

-вклеил после долгой подгонки верхнюю и нижнюю детали фюзеля (не знаю, как правильно обозвать);
-сначала хотел сделать бомболюк открытым (даже бомбы собрал), но потом передумал и сделал его закрытым. Как ни старался, 100% подогнать не получилось – пришлось шкурить и восстанавливать клепку. Кстати, приборку вклеил после сборки носа, но потом ее пришлось второй раз устанавливать пред монтажом фонарей.

ICM 1/72 Ту-2ICM 1/72 Ту-2

Надо заметить, что устанавливалась она ну очень плохо (почти на педали ложилась). Дальше сборка мотогондол, подгонка по месту и установка с последней частью крыла...
ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2
ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2 .
Здесь остановлюсь на том, что капоты двигателей собираться не хотели совсем. Форму круга удалось придать только при помощи надфиля и шпаклевки. Потом опять восстановление клепки. Кстати, без хорошего ривитера при сборке делать нечего.
Когда планер был собран, фонари профутурены и замаскированы, пулеметы переделаны  я впал в ступор: а как пулеметы можно установить в положенное место?

ICM 1/72 Ту-2ICM 1/72 Ту-2ICM 1/72 Ту-2ICM 1/72 Ту-2
На решение проблемы ушло 3 месяца. Почему так долго? Родился второй сын и времени не было совсем… Это радостное событие повлияло на спешку в доводке модели и не все удалось сделать так, как планировал. Отвлекся немного…
По вооружению проблему решил так: нижний пулемет просто вклеил на циакрин. Установить его можно только в таком положении, по-другому он просто не становится (или нужно переделать остекление). «Средний» пулемет нуждался в новом креплении, которое я изготовил. Но тут появилась очередная проблема – установить фонарь не получается! Пулемет мешает! И это несмотря на подгонку. Даже сделал канавку в фонаре, но это помогло лишь отчасти, т.к. толщина фонаря больше 1мм. Положение исправил с помощью еще большей канавки в фонаре и наклона пулемета вверх. Ну и последний – просто увеличил отверстие и проблемы нет.
Забыл сказать, что фонари устанавливал после покраски.
С основными шасси особых проблем не было, нужно только было их правильно выставить... Сами ниши не дорабатывал, только сточил до масштабной толщины створки. Гидравлику сделать банально не успел.

ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2ICM 1/72 Ту-2

Потом пришло время покраски...

ICM 1/72 Ту-2ICM 1/72 Ту-2 ICM 1/72 Ту-2
ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2
Сделал прешейдинг, быстро задул верх и низ. Как обычно бывает, закончилась голубая краска... Створки шасси пришлось красить новой, оттенок немного не совпадает.
С деками мне помогли. Вскрыли каким-то спец лаком - в итоге даже порвать не смог. Правда и эластичность потерялась.

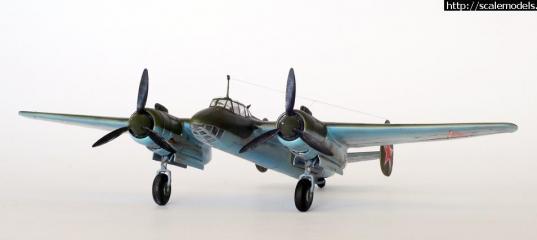

А вот с задним колесом вышел казус. Стойка сама маленькая (меньше, чем надо) плюс колесо совсем не подходит. В его диске сделаны нехилые кратеры под стойку, в результате чего колесо практически не держится. Оно застряло в стойке:). Поскольку заканчивал модель в последний день ГБ переделывать не стал, т.к. точно не успел-бы к сроку. По-хорошему заднюю стойку нужно сделать с «0». Вот в принципе и все. Красил нитрой, везеринг пастель. Результат борьбы с пластиком и самим собой перед вами.
ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2ICM 1/72 Ту-2

 ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2
ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2 ICM 1/72 Ту-2
Что можно сказать по пластику от ICM? Собрать оказалось не так и сложно, если подойти к процессу творчески и захотеть собрать модель этого красивого самолета.
С уважением, Богдан...



» Информация о статье
Geophysicist в 07.12.2012 - 09:51
Тема: ICM 1/72 Ту-2(#5862) - обсуждение

Красивый прототип!
Модель смотрится в целом неплохо, но как будто чего-то не хватает...
Что за странный голубой цвет такой, ИМХО цвет на створках шасси ближе к истине. И нагар не естественно смотрится.
Artico в 07.12.2012 - 17:56
Тема: ICM 1/72 Ту-2
Поздравляю! Битва с ICM достойна уважения.
А какой ривитер используете?
Монтёр в 07.12.2012 - 19:32
Получилось нечто симпатичное! Читая вспоминал, как сам боролся с этим Ту-2 в своё время. Поскольку машина даётся времён войны, то пришлось выдавить новый фонарь, т.к. имеющийся - от поздних модификаций. В носовой части пришлось делать вставку. т.к. фюзель по описанию и чертежам имел форму головастика (область кабины была шире остальных сечений фюзеляжа). Но самое "западло" в этой модели - мотогондолы и винты. На фото реальных Ту-2 первое, что бросается в глаза - крайне малый зазор для входа охлаждающего воздуха к цилиндрам (между коком и капотом). Видимо, мастера из ИСМ решили, что этого недостаточно для нормального охлаждения и сделали свой капот с гораздо большей щелью, сравнимой с Ил-4. Движок теперь не перегреется, а вот "похожесть" модельки ушла! А на винту лопасти "ушли" далеко вперёд по коку со своего места и все эти "окаянства" мне пришлось лечить подручными методами. Все, кто возьмётся за Ту-2 ИСМ, столкнётся со всеми этими прелестями (и прочими). Было-бы неплохо, если-бы у этого Ту-2 был-бы конкурент в 1:72 (помимо Пластикарта, который я переделывал в несравнимо большем масштабе). А сейчас одна надежда на китайский Ту-2 в 1:48.
С уважением, Константин.
TAE в 07.12.2012 - 21:10
Тема: ICM 1/72 Ту-2
Приветствую всех.
Модель производит довольно приятное впечатление.
Обойтись без шпатлевки- это конечно хорошо, но получается разная глубина шва, а это здорово бросается в глаза, особенно на стыке центроплана с фюзеляжем.
Еще не понравились "голые" колеса с неестественным, на мой взгляд блеском, сам никак не могу найти "экипажевскую резину", поэтому коробка пылится.
Удачи в творчестве, хороший запил.
Olegin в 08.12.2012 - 14:17
Тема: ICM 1/72 Ту-2
Очень приятное впечатление , учитывая сложность модели в сборке.Сам такую угробил- сейчас купил вторую, буду заниматься мазохизмом)))
Считаю( ИМХО) Вы его победили)))
Romario в 08.12.2012 - 17:03
...никак не могу найти "экипажевскую резину", поэтому коробка пылится

Зря пылится. Экипажевские колеса в данном конкретном случае далеко не айс. Диск весьма условный, протектор на резине либо на совсем ранние, либо на китайцев. У нас преимущественно "ромбики" на колесах были.

2 Монтёр

А фотографий этой модели не сохранилось?
Монтёр в 09.12.2012 - 22:01
Эту модель я делал ещё до рождения этого сайта. Она давным-давно находится в чужой коллекции. Впрочем попрошу хозяина её выложить. Это один из админов "Airliner Models.org" (если название не попутал).
Usatiymen в 17.12.2012 - 16:23
Тема: ICM 1/72 Ту-2
Отличный Ту получился!
