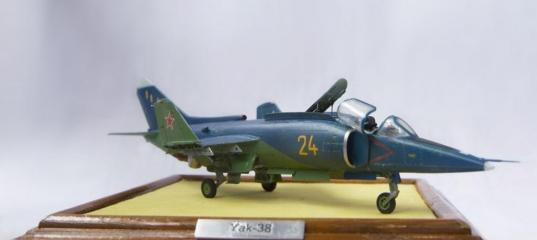

Amodel 1/72 Як-38

Як-38 – самолет неоднозначный, необычный, но по-своему интересный и замечательный. Думаю, любой коллекционер советской авиационной техники не отказался- бы иметь модель этого самолета у себя на полке. Автор данных строк - не исключение.

Пластик для Як-38 в 72м масштабе выпускало несколько фирм, соревнующихся в количестве ошибок и неточностей. Согласно экспертному мнению, больше всех был похож на прототип набор от фирмы АМодел

Для проверки удалось использовать один из сохранившихся Яков из коллекции музея ВВС в Монино. С помощью коллег-моделистов самолет был обмерян вдоль и поперек, а результаты использованы для масштабирования чертежей
Началом работы послужило изготовление фонаря кабины взамен бракованного. Что касается самой модели, то для начала пришлось долго и нудно выбирать лишний пластик из носовой части. Иначе не влезала ни кабина, ни интерьер ниши шасси. Заднюю часть фюзеляжа пришлось буквально вырезать из облоя. Разумеется, все, что загораживало каналы воздухозаборника и отсеки шасси было убрано и переделано заново. Поскольку отсек подъемных двигателей было решено показать с открытыми створками, была изготовлена имитация самих двигателей. Аналогичным образом, заново сделаны поворотные сопла маршевого двигателя.
Amodel 1/72 Як-38 Amodel 1/72 Як-38
Крылья сделаны в сложенном состоянии. Проведена большая работа по увеличению хорды консолей, заново сделаны закрылки и элероны, зализы в местах крепления неподвижной части крыла к фюзеляжу, обтекатели механизмов складывания, вся видимая начинка механизма складывания, габаритные огни и утолщения под струйные рули на законцовках.
Схожим ообразом переделаны стабилизаторы с рулями высоты и киль.
Amodel 1/72 Як-38 Amodel 1/72 Як-38
Заново сделаны все отсеки шасси, их створки и сами стойки. Колеса "Экипаж".
Крышка отсека подъемных двигателей сделана по специальному заказу методом фототравления.
Раскрой обшивки наносился комбинированным способом - скрайбером, скоблением пластика для имитации стыков внахлест, и фольгой в местах накладок, панелей и лючков.
Amodel 1/72 Як-38 Amodel 1/72 Як-38
Окраска производилась акриловыми красками Tamiya. Имитация износа и старения - подскабливанием краски, заливкой различных оттенков жидкой масляной краски, а также цветными пудрами Тамия.
Amodel 1/72 Як-38 Amodel 1/72 Як-38

» Информация о статье
Usatiymen в 03.10.2012 - 13:55
Отличная работа!!! Я только одного не понял, прочитав список доработок - из набора-то хоть что-то использовалось? :grin:
Petr1 в 03.10.2012 - 15:35
Тема: Amodel 1/72 Як-38
Хороший як получился!
DimaADA в 03.10.2012 - 17:04
Поздравляю с завершением проекта.
Жаль, что в статье нет более детальных и качественных фотографий отдельных элементов, таких как ниши шасси, подъемный двигатель, да и просто проработка поверхности в целом. Это позволило бы лучше оценить Ваши доработки. Внимательно следил за темой, надеясь, что там будут такие фото, потом ждал статью, но увы...
А так, уверен, что "в живую" Ваша модель производит намного более сильное впечатление.
airfixer в 03.10.2012 - 19:47
Тема: Amodel 1/72 Як-38(#5639) - обсуждение
Неплохая модель.А какова цена этого кита?Удачи.
custo в 03.10.2012 - 21:43
Тема: Amodel 1/72 Як-38
Модель - просто песня! Очень понравилось. Так держать!
ПЗ в 03.10.2012 - 22:43
Тема: Amodel 1/72 Як-38
Спасибо всем!
Но это еще не статья. Это просто кмментарии к фотографиям модели, которая, как я надеюсь, попадет в Галерею сайта.

Статья готова, там почти 20 страниц по мотивам WIPа с форума со всеми фотками процесса. Статья традиционно пойдет на конкурс ДиШ.

Сколько стоил КИТ я не помню, кажется, рублей 250 :)
Kent в 17.12.2012 - 12:27
Хорошая модель, красивого самолета. Еще б ему под "ноги" кусочек палубы! :smile: +1
Ramin в 06.04.2013 - 13:01
Самая красивая модель Як-38 из виденных мною
mn в 10.07.2014 - 12:23
Тема: Amodel 1/72 Як-38(#5639) - обсуждение
А я на нем фонарь полировал. До посинения. Меня. Потом сделал болванку и вытянул из оргстекла 0,5 мм на коленке....
mn в 10.07.2014 - 12:23
Тема: Amodel 1/72 Як-38
А я на нем фонарь полировал. До посинения. Меня. Потом сделал болванку и вытянул из оргстекла 0,5 мм на коленке....
