Политехника 1/72 Г-11 - Партизанские крылья

Добрый день, уважаемые форумчане. Хочу представить на ваш суд очередную модель. Это планер Г-11 конструкции В. К. Грибовского.



 Эта модель строилась в рамках GB "Красные Звёзды - 2", но в силу разных обстоятельств так и небыла достроена к сроку. Но я её всё таки достроил и выношу на ваш суд.

Немного истории

Сам планер Г-11, иногда его называли Гр-29, был предназначен для транспортировки по воздуху отделения бойцов из 11 человек с полным вооружением, при этом один из них был пилотом. Это свободнонесущнй высокоплан, изготовленный в основном из дерева. Десантные планеры обычно имели одноразовое боевое применение. Очень часто они применялись для доставки грузов и вооружения для партизан.
Кратка техническая характеристика:
Габариты, м:
длина — 9,8
размах крыла — 18
высота на стоянке — 2,7
Площадь крыла, м2 — 30
Нагрузка на крыло, кг/м2 — 83
Вес, кг:
полетный — 2400
пустого — 1200
Скорость, км/ч:
максимальная при буксировке — 280
при планировании — 146
посадочная при полном весе — 82,5
Минимальная скорость снижения, м/с — 2,2
Максимальное аэродинамическое качество  — 5,2
 До наших дней дошло очень небольшое количество фотографий этого летательного аппарата и фото салона.
Политехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крылья
К сожалению, это всё что я смог найти, ну и небольшое количество чертежей. Также я нашёл несколько фото памятника этому планеру в г. Шумерли.
Политехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крылья
Я прочитал, что памятник строился по чертежам и в полную величину, но это вызывает сомнения.

О модели

Модель древняя, выпускалась в своё время предприятием "Политехника" в г. Ростов-на-Дону. Сейчас её перепаковывают АЕР-Молдова и Восточный Экспресс. Качество литников ужасное, много облоя и отвратительная сходимость при сборке.
Политехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крылья

Сборка

Про сборку, думаю, рассказывать нет смысла, так как можно всё увидеть вот здесь

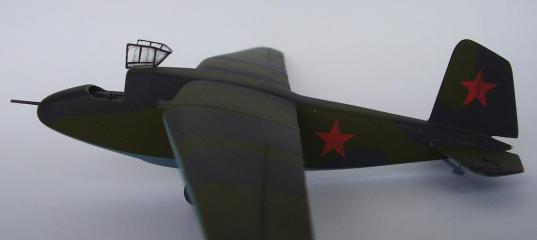

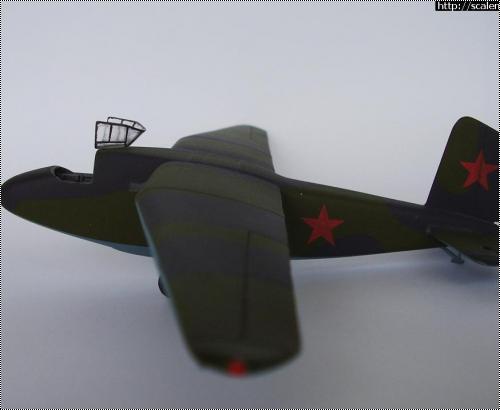

Готовая модель

Политехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крылья
Политехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крылья
Политехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крылья
Политехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крыльяПолитехника 1/72 Г-11 - Партизанские крылья

Ну вот, наверное, и всё, что можно сказать и показать. Извиняюсь за фотографии, фотоаппарат плохой. Сильно табуретками не бейте и не пинайте. С уважением ко всем, Евгений (Djohn).



» Информация о статье
ВЕХЫЧ в 28.09.2011 - 12:55
Евгений, здравствуйте!
Недавно себе такого же Грибовского нашел, поэтому интересно было посмотреть на Вашу постройку.
У меня возник вопросец- а Вы уверены, что на планере АНО стояли? О них говорится только в тексте в МК. Ни на одной "картинке" они не указаны...
Удачи. Олег.
Djohn в 28.09.2011 - 19:23
ВЕХЫЧ

Олег.
Статья в МК, это единственное описание данного летательного аппарата.
Ну и ещё немногочисленные чертежи.
Фото практически нет, поэтому судить, что и где было невозможно.
Так что я делаю по всему что у меня есть, а оно всё в этой ветке.
Картинки абсолютно не в счёт, так как рисовать их мог кто угодно.

Как вы его будете собирать, это ваше личное дело.
Но раз планер летал и использовался ночью, значит АНО были.

С уважением Евгений.
ВЕХЫЧ в 28.09.2011 - 23:46
Евгений, я Вас понял. Просто на тех же чертежах в МК их нет...
Просто делая их таким образом, Вы ведь на что-то опирались?
Удачи. Олег.
Djohn в 28.09.2011 - 23:52
ВЕХЫЧ
Олег, я опирался вот на эти фото и картинку:


Ну и естественно на статью.

Евгений.
Ralf1985 в 30.06.2012 - 08:29
Женя, поздравляю с окончанием не простого проекта! Здорово всё-же получилось и интересно! От меня плюс, конечно-же...
vitaks в 30.06.2012 - 09:12
Тема: Политехника 1/72 Г-11 - Партизанские крылья
В целом планер смотрится неплохо, но всё портит неаккуратная покраска переплёта фонаря.
Андрей Бавыкин в 30.06.2012 - 09:52
Тема: Политехника 1/72 Г-11 - Партизанские крылья
Ну не знаю... Евгений - Вы меня удивили.
Вы вроде аккуратный и ответственный моделист. Делаете долго и вдумчиво.А представили нечто...
Я конечно понимаю что исходный материал то еще чудо.
Но фото меня просто поразили. Вы же не первый день на скале и фотоаппатат держать умеете, а здесь...
Что мешало поднять уровень света и тени в любом редакторе?
С наилучшими пожеланиями.
Djohn в 30.06.2012 - 12:45
Ralf1985, vitaks
Ребята, спасибо за плюсы и отзывы.

Андрей Бавыкин
Андрей. Под словом нечто, вы имели в виду модель или фото?
Про фото, я уже сказал, фотоаппарат сломан, сдела всё что мог.
Ну а если про модель, то что в ней не так? Про фонарь знаю, а в остальном?

С уважением Евгений.
Андрей Бавыкин в 30.06.2012 - 13:57
Djohn
Евгений, нет конечно - я про фото. Модель я посмотрел по теме - вполне приличная, тем более из такого материала.
А фото чуть подправить - 3 мин раб

Добавлено спустя 4 минуты 52 секунды:

# # #
# #

Добавлено спустя 1 минуту 24 секунды:

к сожалению + поставить не могу - Я пока в "запасе" :cry:
Ruslan_R в 02.07.2012 - 20:41
Поздравляю с окончанием работы над интересным и редким прототипом.
