Как изготовить маленькие патрубки

 Доброго времени суток, коллеги! Работая над Су-34 в масштабе 1/72, я столкнулся с проблемой воспроизведения небольших патрубков сверху мотогондол. Ранее мною была прочитана статья Вячеслава Демченко Как изготовить маленькие воздухозаборники . Попытался изготовить вышеуказанным способом патрубки, но, к сожалению, результат меня не устроил, так как у меня получались довольно-таки толстоватые кромки, а стачивать их уж совсем несподручно.

Решил обратиться к фольге, применяемой в качестве тепло-пароизоляции стен бани, увы, коллеги, производителя не представляется возможным указать, так как сам материал не покупал, а человек,  давший отрезок фольги не «открыл тайны». Самое главное, что фольга относительно тонкая, но прочная. Данный материал уже использовал при изготовлении панелей с вентиляционными отверстиями для пушки и сделал патрубки снизу мотогондол для придания формы трубки, обмотав фольгу вокруг сверла диаметром 0,5 мм.

Как изготовить маленькие патрубки
Для воспроизведения патрубков над мотогондолами понадобилась зубочистка, игла, модельный нож, суперклей, пинцет, третья рука с увеличительной линзой и сама фольга, если кого-то устроит один из способов приклеивания – маскировочную ленту, в моем случае производства Tamiya.
Согласно чертежу мне необходимо было изготовить два широких и два узких патрубка, кстати, два узких я успешно потерял, поэтому изготавливал их заново. Для широких в качестве формы я использовал зубочистку, для узких – иглу. Начал с того, что вырезал из фольги по два треугольника.
Как изготовить маленькие патрубки
Затем, извиняюсь, на пальце зубочисткой и иглой поочередно немного раскатал заготовки, чтобы их края можно было захватить пинцетом, после чего прижимал к коврику для резки широкие – зубочисткой, узкие соответственно иглой и с помощью пинцета обжал заготовки к зубочистке и игле.
Как изготовить маленькие патрубкиКак изготовить маленькие патрубки
Вот, что получилось:
Как изготовить маленькие патрубкиКак изготовить маленькие патрубкиКак изготовить маленькие патрубки

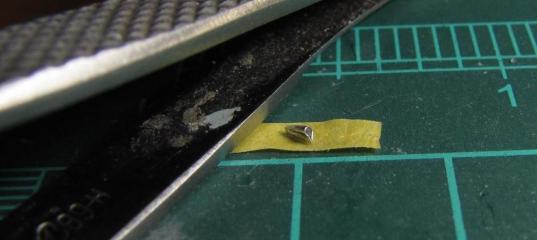

Приклеивал двумя способами: широкие патрубки «подхватывал» на маскировочную ленту, далее аккуратно касался «посадочными» краями патрубка капельки суперклея на листе плотной бумаги и, хорошо прицелившись, фиксировал деталь на мотогондоле.
Как изготовить маленькие патрубкиКак изготовить маленькие патрубки
Узкие патрубки «сажал» на тонкую полоску клея, нанесенную на саму мотогондолу.
Так выглядят изготовленные детали на модели.
Как изготовить маленькие патрубкиКак изготовить маленькие патрубкиКак изготовить маленькие патрубкиКак изготовить маленькие патрубкиКак изготовить маленькие патрубкиКак изготовить маленькие патрубки
Решил, ради примера, сделать еще один патрубок или воздухозаборник другой формы.
Как изготовить маленькие патрубкиКак изготовить маленькие патрубкиКак изготовить маленькие патрубкиКак изготовить маленькие патрубкиКак изготовить маленькие патрубки
Уверен, что данный способ многими моделистами неоднократно использовался, а кому-то это будет, возможно, в новинку.
Надеюсь, статья будет полезна. Спасибо за внимание.

С искренним уважением, Андрей «AVCooper» Бондарев.
