RetroKit 1/72 Da Vinci's Tank - Это - то, чего на свете вообще не может быть...

Доброго времени суток! Это моя первая статья и она про вертолет...
Если честно, то давно хотел иметь на полке модель вертолета Леонардо да Винчи (забавная такая штуковина) и в ходе сбора информации о "прототипе" открыл для себя много нового и интересного.

 Итак, Леона́рдо ди сер Пье́ро да Ви́нчи (итал. Leonardo di ser Piero da Vinci) — великий итальянский художник, учёный, ИЗОБРЕТАТЕЛЬ, писатель, один из крупнейших представителей искусства Высокого Возрождения . Леонардо - творческая личность, технические предвидения которой, намного опережали эпоху. Его перу принадлежат наброски проектов металлургических печей, прокатных станов, ткацких станков, печатных, деревообрабатывающих и прочих машин, подводной лодки, танка, а также различные конструкции летальных аппаратов и парашюта.

Представляю Вашему вниманию самодвижущуюся боевую повозку 15 века по мотивам набросков Леонардо да Винчи - прообраз танка.
Можно сказать то, с чего все начиналось.... Вариант реализации его идеи в 72-м масштабе

Танк Леонардо — танк эпохи Возрождения, считающийся основным прототипом современных танков, должен был быть сооружен из деревянных и металлических частей. Силовая установка - механизм, передвигающий сию конструкцию, состоял из колес, зубчатых шестерен и рукояток. Танк должен был перемещаться посредством мускульной силы экипажа, предположительно в числе восьми человек (?). По периметру конструкции должны были располагаться пушки. Наверху предусматривалась смотровая башня, доступ в которую осуществлялся по установленным внутри лестницам.
RetroKit 1/72 Da Vinci's Tank - Это - то, чего на свете вообще не может быть...
Скорее всего, эта боевая машина предназначалась для запугивания и деморализации противника. Она вряд ли была серьёзным оружием из-за громоздкой конструкции и низкой проходимости. Танк не мог использоваться на местности с изменяющимся рельефом. Учитывая вес всей машины, она не могла быть даже сдвинута с места посредством мускульной тяги. Данный проект явно был неосуществим в XV веке, однако задал направление инженерной мысли в сторону создания танков...

Модель: Ретрокит. Смола. Масштаб 1:72

Коробка

 RetroKit 1/72 Da Vinci's Tank - Это - то, чего на свете вообще не может быть...
Ничего особенного, если не считать надписи "Для детей старше 8 лет".



Смола

RetroKit 1/72 Da Vinci's Tank - Это - то, чего на свете вообще не может быть...

Отлито на совесть и по массе явно хотели сымитировать прототип.



Инструкция

Кратко. Информативно. В целом понятно. Производитель признается, что модель далека от "прототипа" и сделана "по мотивам". Уменьшено количество орудий и бойницы для них перенесены выше. Увеличен клиренс и дана свобода творчества в плане создания смотровой башни.

Деколь

RetroKit 1/72 Da Vinci's Tank - Это - то, чего на свете вообще не может быть...
Забавные лилии, но решил не применять.

Сборка и покраска

Все, в принципе, просто. Помыл, отделил детали, обработал бормашиной и довел шкуркой, опять помыл. Дунул грунтом и приступил к покраске. Целью работы являлся эксперимент по окраске деревянных поверхностей.

Для получения "эффекта дерева" краска Акан(эмаль (4 оттенка от светло-желтого до коричневого)) накладывалась аэрографом поочередно в несколько слоев, переходя от светлых к темным. Не дожидаясь полного высыхания, как только начала схватываться, размывал-раздирал окрашенную поверхность кистью чуть смоченной (практически сухой) растворителем. (Где-то напоминало метод сухой кисти.) Получил необходимую шершавость. Отдельно окрашены колеса. "Бандажи" в черный и легкая тонировка ган металлом по "гвоздям".

Да, "гвозди", коих на модели было 412 шт. (ради прикола при окраске посчитал), после неудачной попытки их имитации их путем "тыкания" кончиком обрезанной зубочистки, в котором было засверлено углубление (для краски), нанесены обычной кистью. Все собрано в единое целое. Небольшой апгрейд - применил стволы "точеные", заменив имевшиеся в наборе смоляные трубкой 1,5 мм., которую окрасил в черный цвет. Смывка (химия от Мig черная и коричневая). Высыхание.... Слой футуры и ....

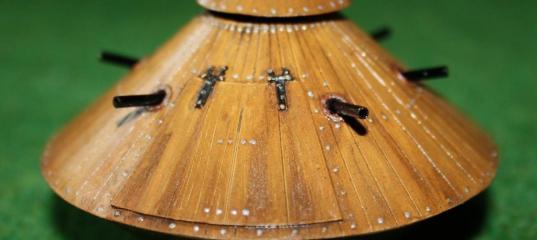

Фотосессия (хотя фотограф из меня никудышный)

RetroKit 1/72 Da Vinci's Tank - Это - то, чего на свете вообще не может быть...RetroKit 1/72 Da Vinci's Tank - Это - то, чего на свете вообще не может быть...RetroKit 1/72 Da Vinci's Tank - Это - то, чего на свете вообще не может быть...RetroKit 1/72 Da Vinci's Tank - Это - то, чего на свете вообще не может быть...

RetroKit 1/72 Da Vinci's Tank - Это - то, чего на свете вообще не может быть...RetroKit 1/72 Da Vinci's Tank - Это - то, чего на свете вообще не может быть...RetroKit 1/72 Da Vinci's Tank - Это - то, чего на свете вообще не может быть...RetroKit 1/72 Da Vinci's Tank - Это - то, чего на свете вообще не может быть...

С учетом того, что модель состоит всего из 16 деталей, от начала работы до такого итога у меня ушло меньше суток. Начал в 22.00 4.04. закончил к обеду 5.04. Разумеется, сон никто не отменял....

Кто прочитал - МОЛОДЕЦ!
А про вертолет .... Это следующая статья.
С уважением,
badger
