Часто, при постройке моделей самолётов после 50-х годов и современной авиации, возникает вопрос имитации теплоизоляции кабин экипажа. Предлагаю простой способ изготовления этого элемента.

1. Для изготовления покрытия можно воспользоваться плотной пищевой фольгой, я использую баночки от различных паштетов и кошачьего корма. Фольга от этой упаковки плотная, упругая и достаточно больших размеров, что очень хорошо подходит для нашей работы.

2. Готовим заготовку из фольги, вырезав ее по размеру, можно нанести строчку и на весь лист фольги, а затем вырезать нужную часть. Я вырезаю нужный мне кусок из соображений экономии материала. При этом используется нехитрый инструмент.

3. Далее, наносим строчку в виде параллельных линий с шагом 1,5-2 мм (ф.1, ф.2). Для самолётов после 50-х годов в 72-м масштабе этот размер приемлем, в современных самолётах частота строчки выше. При выполнении этой операции фольга слегка закручивается в виду своих пружинящих свойств, что положительно сказывается в дальнейшем на результате, благодаря этому ромбики получаются слегка "припухшими", что хорошо имитирует наличие ватина под материалом - самой зелёной плащёвкой. Следующий этап -- нанесение перекрёстной строчки (ф.3) , наносится под большим острым углом, тем самым получаем ромбики. После нанесения этих линий заготовка выравнивается и приобретает упругую форму (ф.4). Остаётся лишь придать изготовленному полотну нужную форму, обрезать излишки ( я вырезаю заготовку с небольшим запасом, учитывая уменьшение размеров последней, ввиду "поднятия", "вспучивания" ромбиков в результате вышеприведённых действий) и приклеить на место.

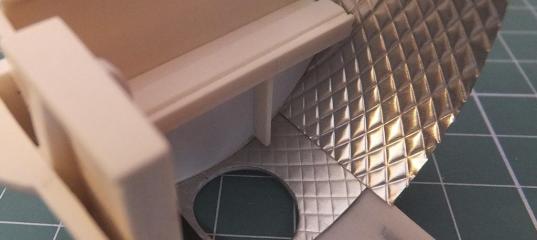

4. Собственно, деталь и её примерка.

Надеюсь, моя технология поможет в постройке моделей.

Просмотров: 8453
Опубликовано: 5.2.12 07:00

» Автор
trofimov1966
Опыт:	985
Репутация:	+671/–7
URL Сайта:	http://yutrofimov.ru

Алюминиевая фольга на модели - головная боль или нет ?

Оклейка моделей фольгой-самоклейкой - новая версия старой статьи

Как изготовить мятую бочку

Как расчалить самолет? - Еще один способ изготовления растяжек

Как изготовить пряжки для привязных ремней?

Тесто в моделизме и его приготовление

Как имитировать поверхность типа Рыбья чешуя

Как сделать четырехлопастный пропеллер из шпона

Ralf1985 05.02.2012 - 10:46
Тема: Как сделать теплоизоляционное покрыти...(#4906) - обсуждение

Автору-спасибо большое за эту статью! Всё написано понятно и интересно. В то-же время, статья довольно коротка, что тоже хорошо. Написано коротко, но всё понятно-садись и делай сам. Уважаемый автор, с удовольствием поставил Вам заслуженный плюс!

Анатолий Лысенко - Rowdy 05.02.2012 - 13:20
Тема: Как сделать теплоизоляционное покрытие кабин экипажа

Не хитрая такая технология, но вот это "Далее, наносим строчку в виде параллельных линий с шагом 1,5-2 мм " самое узкое место и думаю для многих весьма трудно выполнимое.Как выдержать шаг и параллельность линий?

trofimov1966 05.02.2012 - 16:47

.Как выдержать шаг и параллельность линий?

Перемещая линейку следить за этой самой параллельностью, а выдержать шаг, испльзуюя свой глазомер, друда не должно составить. Скажу с уверенностью, использую данный метод давно, сделать полотно дело нескольких минут, даже, если у Вас получится не 1,5 , а 1,7 мм. , к примеру, этой разницы вы не заметите.

omega 05.02.2012 - 17:02

Как выдержать шаг и параллельность линий?
Похоже - штриховку на чертежах не делал... :wink: Вдоль линейки перемещается прижатый к ней угольник - каждый раз на заданное расстояние.

С уважением - Олег.

Igor`Mart 05.02.2012 - 17:35
Тема: Как сделать теплоизоляционное покрытие кабин экипажа

отмечать карандашом, я пологаю..

trofimov1966 05.02.2012 - 22:29

Я намеренно не стал описывать способы нанесения штриховки, рекомендовать инструмент для выполнения операций по изготовлению полотна, т.к. каждый пользуется своими методами и инструментом, к которому привык. Задача статьи была в том, чтобы изложить саму технологию, и рекомендовать материал, на мой взгляд очень доступный.

Добавлено спустя 4 часа 13 минут 19 секунд:

Уважаемый автор, с удовольствием поставил Вам заслуженный плюс!
Антон, спасибо! Надеюсь пригодится.

AlexX 07.02.2012 - 10:34

Rowdy
Простой и, в случае небольшого недоверия к собственному глазомеру, действенный инструмент - рейсшина.
Быстро, дешево и, главное, с заданным шагом любые параллельные линии. Сам пользуюсь, когда делаю имитацию насечки на аэродромных плитах.

trofimov1966 09.08.2012 - 15:45

действенный инструмент - рейсшина.
Прекрасный и удобный инструмент. Ранее использовал профессиональную, громозкую и неудобную при изготовлении небольших деталей. Вот такой девайс приобрёл в канцелярском магазине, продают во многих, материал -- пластик, малый размер, легко перемещать по заготовкам малых размеров, рекомендую.
