Так как конечной целью работы является получение сильно помятой бочки, настоятельно рекомендую, не зацикливаться на аккуратности изделия. Как бы идеально ни была сделана бочка, её придётся мять, поэтому все усилия по изготовлению аккуратной, ровной бочки будут напрасны.
Какое-то время назад мой товарищ, наш коллега Александр Найдин посетовал мне, что не знает, как сделать сильно помятую бочку для своей очередной работы. У меня были некоторые соображения на этот счёт, и мне стало интересно проверить их на практике. Я предложил ему свою помощь.
Бочка должна быть близка к масштабу 1/16. Для изготовления бочки мне понадобились следующие материалы: фольга (мембрана от сметаны/майонеза), медная проволока, суперклей, растворитель шестисотой серии, контактный клей .
Всю работу по склейке бочки я выполнял контактным клеем.
Использование клея этого типа обязательно. Контактный клей, в отличие от циакрина или эпоксидного клея, после схватывания долгое время остаётся мягким, что даёт клеевым швам хорошую эластичность, а это в свою очередь позволяет легко мять бочку.
Первым этапом работы стала подготовка фольги.
Как я уже говорил, фольгу я взял от стаканчика сметаны:
С лицевой стороны фольги растворителем смыл все надписи. Обратная сторона имеет покрытие, препятствующее контакту продукта с металлом. Его так же необходимо удалить растворителем.
После обработки мембраны растворителем, я уложил её на ровную поверхность и разгладил столовой ложкой:
Вырезал кусок фольги для изготовления бочки.
Далее нашёл цилиндр достаточной длины и большего диаметра, чем будущая бочка. Этот цилиндр послужил оправкой на начальном этапе изготовления бочки. Я использовал банку от мыльных пузырей.
На цилиндр кольцами нанёс три отметки по числу и расположению будущих рёбер жёсткости:
Для удобства на следующем этапе, размеченные кольца немного углубил.
В канавки на циакрин вклеил кольца из проволоки:
Это единственный этап, где я использовал суперклей.
Вокруг цилиндра обернул подготовленную фольгу, ватной палочкой продавил рёбра, ей же разгладил неровности фольги:
После заготовку бочки снял с оправки.
Лист фольги с продавленными рёбрами обрезал до высоты будущей бочки:
Нашёл следующую оправку. Это опять цилиндр – на этот раз клеевой карандаш. Диаметр этой оправки уже соответствовал диаметру будущей бочки.
Кстати, важный момент. Вторая оправка не должна иметь выступающих элементов, её диаметр должен быть постоянным. Это нужно для того, что бы её было легко извлечь из заготовки бочки.
Цилиндр найден.
Растворителем развёл небольшое количество контактного клея (я использовал Момент 1).
Вдоль одного края фольги нанёс разведённый клей, обернул её вокруг второй оправки и склеил внахлёст. Извлёк из заготовки оправку. Заготовка уже напоминает бочку:
Затем настаёт черёд изготовления потолка и дна бочки. Мне в этом здорово помогла линейка с отверстиями различного диаметра.
На этой линейке я подобрал отверстие, которое по диаметру совпало с оправкой, на которой я склеивал бочку.
Вырезал кусочек фольги, накрыл им нужное мне отверстие и оправкой продавил его в отверстие:
Извлёк из отверстия и, не снимая с оправки, обрезал лишнюю фольгу:
Вырезал отверстие под горловину:
Скрутил из фольги горловину и вклеил её на место:
Изготовил дно бочки:
Собрал все детали воедино.
Разрази меня гром! Определённо, это бочка!
И после этого её нужно мять Если не станет жалко своих трудов
Мял и красил уже не я. Это делал Саша потому, что ему было лучше знать, как должна быть помята и покрашена бочка под его задумку.

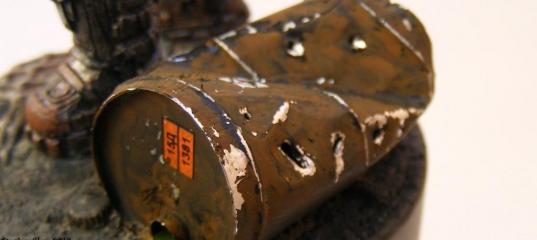

По его словам, он просто положил бочку на бок и уронил на неё тяжёлый стержень. Проковырял пробоины и добавил несколько мелких вмятин:
Масштаб, в котором я сделал эту бочку, довольно велик. Но всё, что сделали я и Саша, повторимо и в более мелких масштабах. Мне кажется, даже в масштабе 1/72 это реально. Если постараться
vesnushkiв 02.02.2012 - 09:29 Тема: Как изготовить мятую бочку Отличная статья. Спасибо - попробую, дополнительно попробую изменить последовательность некоторых операций:
Выбирать цилиндры для основания бочки буду под подходящий диаметр отверстия в линейке - мне кажется что это будет удобнее чем подгонять потом под размеры крышки.
Обрезать фольгу под высоту бочки буду до загибания.
Еще раз спасибо за идею.
BigSeXyв 02.02.2012 - 10:00 Сарычев_Роман, Роман, спасибо.
vesnushki, ваши замечаняия вполне справедливы.
Но нужно отметить.
В случае, если фольга сразу будет вырезаться по высоте будущей бочки, при оборачивании её вокруг оправки с рёбрами, нужно будет проявить максимум аккуратности и точности позиционирования для того, что бы верх и низ листочка фольги были параллельны рёбрам жёсткости на оправке.
Я засомневался в том, что смогу так сделать, поэтому взял кусок фольги с припуском. В конечном итоге мои опасения оказались справедливыми. У меня не получилось обернуть фольгу по оправке строго параллельно рёбрам жёсткости. Ситуацию исправил обрезанием заготовки по высоте.
Nixxonв 02.02.2012 - 10:22 Очень хорошо получилось!
omegaв 02.02.2012 - 10:46 BigSeXy
Саша, ты уже "главный бондарь" Скалы :grin: Вот только с горловиной опять промахнулся - нет там такой далеко торчащей трубы, горловина практически заподлицо с дном.
С уважением - Олег.
Burgв 02.02.2012 - 11:11 Как настоящая!
Попробую для своих грузовиков в 72... Надеюсь получится.
Александр Кучеренков 02.02.2012 - 15:40 Тема: Как изготовить мятую бочку Саш, замечательные бочки получаются, надо будет попробовать. В планах как раз есть долгострой - диорама.
BigSeXyв 02.02.2012 - 17:05 Burg, Александр Кучеренко, товарищи, спасибо за внимание и отзывы.
omega, Олег, нехай будет такая горловина :)
Articoв 02.02.2012 - 18:00 Тема: Как изготовить мятую бочку И правда, как настоящая!Но... есть и критика:
1.Нет ссылок на авторитетные монографии и док. источники;
2.Отсутствуют тактико-технические характеристики и пробка;
3.А главное- как она ложится в чертежи?(Куда ж без этого?).:)))
Это юмор. А если серьезно - отличная работа, продуманная технология и прекрасный результат! Вызывает заслуженное уважение такое отношение к нашему делу.
Удачи!
BigSeXyв 02.02.2012 - 18:05 Artico, первый пункт прочёл с недоумением, на втором пункте до меня дошло :mrgreen: Спасибо :)
omegaв 02.02.2012 - 18:29 Олег, нехай будет такая горловина
Нехай, Саша - как скажешь :wink: :grin:
Romanychв 02.02.2012 - 23:46 Тема: Как изготовить мятую бочку просто, дохочиво и главное, натурально.
А что нам еще надо?? Вери гуд
ДядьШтаньв 03.02.2012 - 00:17 Хорошая технология,пригодная под любой масштаб и отличная статья."+"
С уважением,Андрей
BigSeXyв 03.02.2012 - 04:30 Romanych, ДядьШтань, Юра, Андрей, спасибо за отзывы. Искоенне рад, что статья вам понравилась.
Лекарьв 03.02.2012 - 15:29 Отличная технология и самое главное очень все просто, а материалы доступны любому........
BigSeXyв 04.02.2012 - 04:56 Лекарь, Глеб, спасибо. Материалы на самом деле доступнее некуда :). Да и работа не сложная, если обдуманно подойти к ней.
BorisfonBockв 04.02.2012 - 06:27 Тема: Как изготовить мятую бочку(#4897) - обсуждение Спасибо за статью!
Сан_Санычв 05.02.2012 - 11:42 Тема: Как изготовить мятую бочку(#4897) - обсуждение Ох и затейники эти моделисты.....:shock:
Классная бочка Сань :grin:
BigSeXyв 05.02.2012 - 14:18 BorisfonBock, не стоит благодарности :) Если статья принесёт кому-то пользу, буду только рад :)
Сан_Саныч, Саш, спасибо большущее. Твоя похвала многого стоит :)
Anonymousв 08.02.2012 - 04:09 Тема: Как изготовить мятую бочку ВНУШАЕТ!!
