В связи с временной физической невозможностью проведения малярных работ на ГаЗ-67, решил заняться ЗиС - уж очень чешутся руки от безделья.

Обзор по этой модели я делал пару лет назад. Модель не плохая. Деталировка достаточная. Позволяет собрать не плохую модель. Но при ближайшем рассмотрении оказалось ряд не хороших моментов:

усадка в некоторых крупных деталях;
не правильная форма капота;
переразмеренные ручки закрытия бортов кузова;
отсутствие кронштейна номерного знака и заднего фонаря;
это все легко преодолимые трудности.

Пока еще не определился, какую модель буду делать – довоенную или послевоенную. Все будет зависеть от колес фирмы Оружейник. Если получу ранний тип - то сделаю модель, середины тридцатых годов, а если поздний - то послевоенную ( гидравлический привод тормозов, наружный топливный бак и т.д., типа УралЗис-355).
Военный образец принципиально не хочу, т.к. на всех модельных сайтах присутствует их обилие.
Для работы имею:

набор самой модели от фирмы ARK models (Alan, Alanger);
много чертежей из различных источников;
много инструкций по ТО и обслуживанию этого автомобиля;
много Walk Around-ов;
продукция фирм Elf, Оружейник и Мастер Клаб;
краски от фирм Тесторс, Ревел, Хамброл, растворитель 646 (пищевой), Футура;
подручные материалы в виде кусочков пластика, проволоки, остатков моделизма;
УралЗиС-352 в нашем краеведческом музее;
и большой оптимизм, что все это закончу в этом году.
Особое внимание буду уделять деталям и мелочевке.

Итак, приступили.

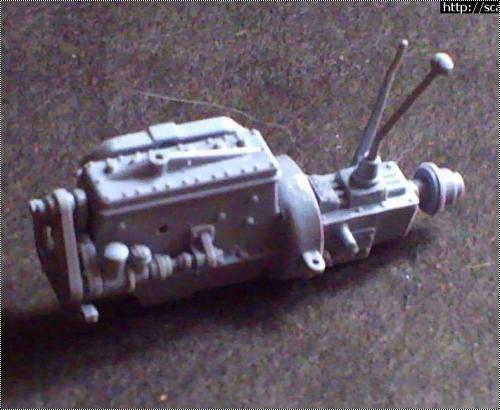

Как всегда начинаю с двигателя. Особых переделок не планирую. Добавлю провода на свечи зажигания, рукоятку натяжения ремня вентилятора, бензотрубки на карбюратор, щуп указателя уровня масла и еще по-мелочи. Сама головка блока сделана неправильно, но трогать ее не буду. Только просверлю отверстия для проводов в крышке распределителя зажигания и свечах.

Придется окультурить лопасти вентилятора, уж очень толсто выглядят. Воздушный фильтр трогать не буду, был и такого типа. КПП выполнена без замечаний. Добавлю только трубку подкачки шин от компрессора.

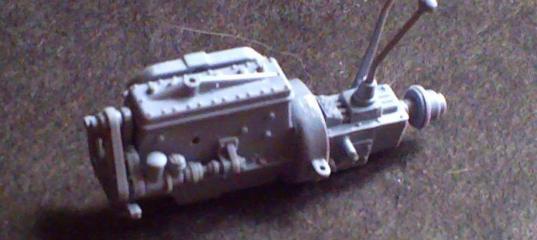

Вот, что сделал на прошлой неделе.

Просмотров: 9247
Опубликовано: 25.4.11 07:00

» Автор
vova
Опыт:	342
Репутация:	+20

ARK Models 1/35 ЗиС-5 - Советский грузовик

Арк Модел/Самодел 1/35 ЗиС-5в

Конверсия ARK-Models 1/35 ЗИС-5 понтонного парка Н2П

Звезда 1/35 Зис-5В

Звезда 1/35 ЗиС-5В

PST 1/72 Советская топливная автоцистерна на базе ЗИС-5

ARKmodels 1/35 Зис-5

Звезда 1/35 ЗИС-5в

vova 24.05.2011 - 14:14

Собрал кабину и шасси,
ручки на дверях из луженной проволоки.

[url=http://postimage.org/image/27q9xa4v8/][/url]

Перехожу к кузову.....

blackDembel 24.05.2011 - 15:00

две выштамповки над подножками то забыты!

vova 24.05.2011 - 15:05

Да , не доглядел.
Но переделывать не буду!!!!!
И так уже процесс затянулся.
Еще на боковинах капота неправильные
выштамповки для выхода воздуха.
но их переделать-надо высокое мастерство и терпение.
Оставляю все как есть.

omega 24.05.2011 - 15:13

Увы - очень бросается в глаза толщина солнцезащитного козырька на модели. Совсем не так

С уважением - Олег.

GFO 24.05.2011 - 15:18

Да и соединение подножки с кабиной тоже неправильное. Там это й стенки просто не должно быть. По большому счету весь низ кабины надо переделать

blackDembel 24.05.2011 - 17:18

GFO
это какой стенки?
vova
на лувры я просто внимание не обратил, их можно было от какого-нибудь ВЭшного Зис 5в взять или эдиковское травло.
+ ступеньки на стыке крыльев с рамой спереди.
Столько труда на деталировку и упускаете сто раз пережеванные моменты :(
Надеюсь, это не последний ваш ЗИС! :smile:

vova 25.05.2011 - 21:44

Коллеги!
Спасибо за замечания.
Где Вы были раньше?????
Теперь конкретно. На козырьке не толщина показана , а отбортовка
водослива. Немного грубовато, но переделывать не буду(может потом, когда остыну).
Соединение подножки с кабиной в норме. Смотрите чертежи....

to be conten......

vova 27.05.2011 - 18:38

За сегодня:
-тросики к передним тормозам;
-запасное колесо. С ним проблема. Оно по ширине уже рамы и по этому
сам кронштейн( он должен быть изогнутый)переделывать не буду;
-попробовал кузов окрасить другим оттенком. Завтра приму окончательное решение по цвету.
Теперь снимки:

[url=http://postimage.org/image/2dwkmi1s4/][/url]

vova 29.05.2011 - 11:51

Напечатал номерные знаки в Пейнте:
[url=http://postimage.org/image/2v092z81w/][/url]

покрыл лаком.
В принципе там можно самому установить нужный размер шрифта.
Я написал 7 и получилось.
