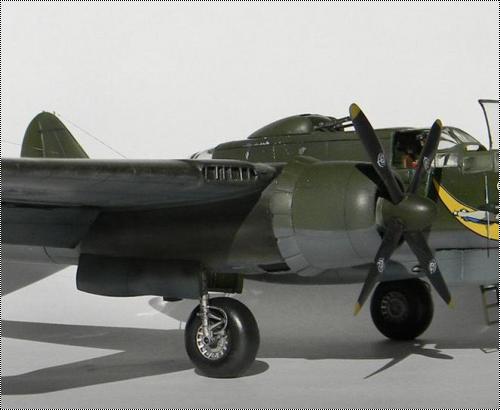

Monogram 1/48 P-61A Black Widow

Необычность конструкции, интересные технические решения, красивый вид, редкость готовой модели этого самолета в интернете - вот некоторые причины, по которым можно собрать этот самолет. Выбор моделей не велик, только известная американская фирма делала, делает, и, надеюсь, будет делать этот самолет в 48ом масштабе. То, что получилось собрать из этого набора - в статье ниже.

Неординарный внешний облик, 13 тонн весу, два движка по 2250 лошадей, дальность полета в 3 тысячи километров, размеры с бомбардировщик, и при этом прыткость(590 км/ч) и отличная маневренность. Дистанционно управляемая турель с четырьмя Браунингами -"циркулярками" в 12мм, воздушные тормоза, игравшие роль элеронов, четыре 20-ти миллиметровые "Испаны" под брюхом, экипаж в три человека, отличный обзор из кабины, радар. Что еще надо для счастья? Конечно самолет немного опоздал и немного не туда попал, так что большую часть времени штурмовал наземные и морские цели. Не так много побед одержано на нем. Но, тем не менее, свой след в истории оставил. Желающие найти по больше могут, например, обратить свой взгляд на 56 выпуск "Война в воздухе".
Monogram - Revell
Monogram 1/48 P-61A Black Widow
Как я уже говорил - альтернатив модели в 48ом масштабе нет. Моньковская модель выполнена в классическом для фирмы стиле. Прибамбасы в виде всяких открывающихся отсеков, фигурки техников, аккуратная внешняя расшивка, средняя стыковка и некоторые огрехи литья. Мой набор ничем не отличался от других, фотографировать не стал. Желающих увидеть обзоры спасет запрос в гугле по типу "P-61 1/48". Честно скажу, это простое действие поможет в описании содержимого коробки куда больше, чем я. 8-)

А что еще есть вкусненького?

И главное - доступного. Хотя это уже дело вкуса. Кто может ждать примочек к модели по пол года, а кто что через пол года модель уже не соберет.
Так вот - у нас(я подразумеваю нашу страну и страны ближнего зарубежья) легко, и главное нужно достать наборы от Вектор-а. Фото наборов не мои.
А именно -
1. Набор фонарей(сам не достал, так как вовремя не смог купить).
Просто он сильно упростит жизнь с подгонкой фонарей.
Monogram 1/48 P-61A Black Widow
2. Набор моторов и капотов.
У моньки разные мотогондолы - одна отдельно от хвостовой балки с капотом. Другая - частично на хвостовой балке, дающая возможность показать открытый мотор. У Вектора идут два одинаковых капота, верные(с цилиндрическим кожухом) моторы и задняя часть капота с решеткой и патрубками. Приживить на нужное место не сложно.
Monogram 1/48 P-61A Black Widow
3.Набор пропеллеров. Родные хоть и верны по размерам, но стык лопасть-кок выполнен ужасно.
Monogram 1/48 P-61A Black Widow
4.Так же можно купить набор стволов от Quickboost-а. Дешево, а жизнь облегчает сильно.
Monogram 1/48 P-61A Black Widow
Колеса от Экипажа(общие для В-26 и Р-61) так же будут очень полезны. Или можно взять смоляные. Учитывая то, что на самолетах А серии обтекатель был полупрозрачный, можно прикупить прозрачный нос от Lone Star Models. Если удастся найти.
Эдуард делает два набора травления на эту модель. По хорошему они будут полезны. Но обойтись без них можно.
Хорошие декали делает фирма KITS WORLD. Только достать её можно только из-за рубежа. Ну, или у коллег по хобби.
Все. Больше закупать по сути не смысла. Прошу не считать этот раздел рекламой :-D.

Сборка модели

Время сборки - 26 дней. Затрачено примерно 50 часов чистого рабочего времени. Расходные материалы - модель от Revell, Векторовские винты и капоты, смоляные стволы. Часть декали от KITS WORLD. Краски Акан, Валлехо, Тамия. Футура.Грунт,скотч и шпаклевка - Тамия, Акан. Шкурка - водостойкая безымянная и Акан. Лезвия и пилки Olfa. Скрайбер с деревянной ручкой, акварель, фейри, кусок угля, карандаш, спандекс, хб тряпочки. И модельный хлам. На выходе - готовая модель, полезный опыт и много удовольствия. Все строительство подробно описано в ветке по строительству модели. Повторюсь лишь немного.
Кабина без доработок, обильное шпаклевание крупных подсборок(крылья+балки) и фюзеляж. Правую балку пришлось выправлять под горячей водой - была поведена. Потом - обработка шпаклевки шкуркой(600 и потом 800). В нос загрузил много свинца(забил весь носовой обтекатель).
Monogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black Widow
Следующие шаги - обклейка лючков фольгой-самоклейкой, купание фонарей в футуре и сборка всего самолета. Сложно было все ровно выставить. Удалось. Помогли подручные средства.
Monogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black Widow
Из-за обнаружения ошибки с двигателями пришлось снять капоты, переделать двигатели и поставить обратно капоты. Приклеил фонарь. Сажал на супер-момент гель. После - нудно шпаклевал щели. Очень тягомотно. Но все же я смог это сделать :-x Нарезал маски на фонарь. В ниши шасси добавил заднюю стенку и чуток оборудования. По мотивам. Закрыл ниши и задул модель тонким слоем тамиевского грунта.
Monogram 1/48 P-61A Black Widow Monogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black Widow
Настал черед окраски.
Я выбрал вариант окраски, соответствующий именному самолету Moon Happy № 25527 из 7th AF, Тихий окен, остров Сайпан, осень 1944. В процессе работы нашлись интересные фото данного самолета.
Monogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black Widow
Для окраски использовал акрилы от Акана - 72036 Neutral grey и 72033 Olive Darb.
Прешейдинг делал таким образом - базовый цвет тонким слоем - прешейдинг. Сушка. Еще один тонкий слой базового цвета. На верхних поверхностях почудил с панельным эффектом. В итоге привел его в приличный вид. Полосы красного цвета задул через маски. Лак(футуру) задувал только на те панели, на которых были декали. Это дало дополнительный панельный эффект. Копоть рисовал аэрографом.
Monogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black Widow
Под антенну я сделал три проволочных ушка. В конце работы просто протянул через них ниточку спандекса и сделал изоляторы из пва. Декали перевелись на "ура!"
Сделал два варианта фотографий. Кому как больше нравится:
"белый"
Monogram 1/48 P-61A Black Widow Monogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black Widow
"черный"
Monogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black WidowMonogram 1/48 P-61A Black Widow
После обсуждения модели устранил заметный косяк с окраской белым цветом на носу.
Monogram 1/48 P-61A Black Widow
После "анализа" проделанного и внимания критике по делу определились вот такие фот ошибки:
1. Сплошные воздухозаборники
2. Плохие АНО
3. Не верная копать на верху крыла
4. Посадки модель на задницу
5.Не верные и портящие вид модели колеса. (Так как не нашел экипажевских, заказал за бугром вот такую вот штуку )
6. На носовых створках шасси остался не сошкуреным внешний крой. Обидная ошибка. Исправлять сложно. Не стал.
7. Не верная копоть по бортам.
8. Не верное остекление задней кабины(так как стоит родное). Да, надо было брать Векторовские стекла. Но темпы работы помешали.
9. Незамеченная щелка на левом крыле, на передней кромке.
В планах диорама - подставка. Но это только планы, к которым потихоньку закупаю фигурки и наземные мелочи.
В целом работа мне нравится. Главное - сделал расшивку лучше, чем на предыдущей работе.Понравился эффект окраски верхних поверхностей. Впервые использовал смоляные наборы для экстерьера. Лучше, чем в прошлый раз сделал копоть. Ну, и довольно быстро сделал модель, довольно редкую на российских модельных сайтах (да и зарубежных тоже). И вроде не очень плохо. Получил полезный опыт, удовольствие и полезную инфу.
Но главное - работа шла при непосредственной помощи коллег по форуму!
Поэтому хочу выразить благодарность
Сергею Косачеву aka KSL за помощь в работе и отличные наборы смолы к модели.
Сергею aka chse за фотографии ниш шасси.
Александру Аниковичу за декаль и полезные замечания.
Сергею aka SergeyZhuravlev за советы и информацию.
Юрию aka Phantom1976 за полезную критику и приятный диалог.
Большое спасибо!
И чуток рисунков. Нашел таки. :-D
Monogram 1/48 P-61A Black Widow
Немного сумбурно получилось, ну, да не страшно.
Надеюсь эта небольшая статья была интересна и полезна!
Всем спасибо за прочтение!
С уважением, Иван
