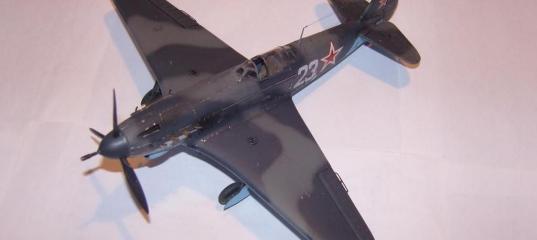

ICM 1/48 Як-9К

Здравствуйте, коллеги! Хочу выложить первую свою модель на этом сайте - это ЯК-9К от ICM.

Модель оказалась не из легких, с моделью мне досталось травление от неизвестной фирмы, с качеством тоже не лучшим, колеса от экипажа, точеный ствол от Model point. Модель в чертежи не вкладывал так как небыло достойного образца, а просто руководствовался.

Модель задумывалась сделать в фольге, т.е. облепить все те листы которые и в реале были металические. Один из косяков модели это передний радиатор, который был переделан на более правильную форму с помощью пластика и шпатлевки, в качестве шпатлевки использовался супер клей с содой

Интерьер в модели был полностью самодельный, к сожалению - отснять забыл, также были переделаны выхлопные патрубки.

ICM 1/48 Як-9КICM 1/48 Як-9К
После склейки фюзеляжа и центроплана не углядел один сильный косяк - крылья от горизонтальной поверхности должны быть под углом, но у меня они паралельны горизонтальной поверхности, что обнаружил уже после окраски.

Далее начался процесс обклейки, фольга использовалась для мелирования, а клей - обычный момент, разведенный в 646 растворителе.
ICM 1/48 Як-9КICM 1/48 Як-9К
Также были сделаны триммеры на элеронах, тяги для руля, переделаны АНО (сделаны из цветных зажигалок), также переделаны стойки шасси, сделана заново сдвижная часть фонаря

Далее делался прешейдинг, делал первый раз, так что, возможно, кто-то увидит что-то не так, рад буду критике

Ну и после всего, окраска. Краску использовал Tamiya, цвета мешал сам, тонировка гуашь и грязный растворитель, сколы делались при помощи скотча, антенна - бантик распущеный, изоляторы на антенне - ПВА. Ну вот, в принципе, и все.
ICM 1/48 Як-9КICM 1/48 Як-9К

» Информация о статье
Просмотров: 5464
Опубликовано:
Artanizzz в 27.04.2010 - 08:55
Тема: ICM 1/48 Як-9К(#2785) - обсуждение

Модель понравилась, хорошая работа, поздравляю. жалко, что нет фотографий самого процесса.
Вопрос - у Як-9К пулемет отсутвовал?
Anonymous в 27.04.2010 - 10:07
На Ваших фото мало что можно разглядеть, особенно прешейдинг. Нет фото, на котором можно полностью увидеть доработанный корпус радиатора.
Сделайте фото при нормальном освещении.
Anonymous в 27.04.2010 - 12:30
Понравилась Ваша работа! Только фотографии какие-то темные...
По-моему щель между коком и фюзеляжем великовата.
Василий_Крючков в 27.04.2010 - 20:28
Тема: ICM 1/48 Як-9К
Пулемет присутствовал, фото процесса отправлял, но видать не пропустили, по поводу фото прошу прощения снимал неумея, сейчас пока нет возможности отснять, делаю под него подставку, по поводу радиатора: нужно с боков сделать наплывы, в модели он идет плосковатый, а на фото видно что щеки дутые и снизу такая же история, но низ не так сильно как бока
Василий_Крючков в 27.04.2010 - 20:59
Тема: ICM 1/48 Як-9К
На счет щели между коком и фюзеляжем, винт находится на игле и при легком дутии крутится, видать когда переставлял наклонил самолет и винт слегка слез, у него по этой плоскости свободный ход
Yurka в 27.04.2010 - 22:19
Тема: ICM 1/48 Як-9К
Нормально. Поздравляю с работой. Для ICMовского ЯКа довольно таки прилично выполнено. Ну и фото конечно на будущее надо получше делать....
lavka в 27.04.2010 - 23:06
Честно сказать, двоякое впечатление.. Все-таки icm-овский Як-9 - не очень удачный прототип для изкоробочной сборки, ибо модель не сильно похожа на прототип..
Вот то, что режет глаз на фотографиях - профиль крыла с неверной, тупой передней кромкой, какие-то рельефные накладки на топливомерах, сильно переразмеренные по ширине элероны..

Поизучать соответствующие ресурсы по прототипу не потратило бы много Вашего времени, но сделало бы Вашу модель более похожей на копию...

Вот если бы все-тоже самое Вы сделали с Як-1 от ЮФ, итог бы радовал гораздо больше.. Но тем не менее, окраска-сборка аккуратная, моделька симпатичная.. так-что, с почином)
FOMA в 27.04.2010 - 23:35
Василий с почином тебя, дорогой мой человек! Рад, очень рад что ты написал статью по законченой модели. По фотографиям критику поддерживаю, да ты и сам от меня её слышал когда я у тебя гостил. Долгая история получилась у Яка. Покупал один моделист, я на него собирал афтемаркет, а передал с заданием "обязательно сделать" уже тебе и ты не подвёл. Кстати фототравление там от "Extratech", про точённый ствол ты уже упомянул, колёса от "Экипаж", а патрубки по моему "Москит". Очень понравились "солдатики" (индикаторы выпуска шасси). Но их не видно на фото. Василий перефотографируй интересные моменты более ответственно и выложи здесь на всеобщее обозрение. :grin:
Публикую первые фотографии, когда ты начал работу над моделью. Всё что есть.
[url=http://s40.radikal.ru/i087/1004/f7/411bf83cd5ee.jpg][/url]

Добавлено спустя 20 минут 46 секунд:

Кстати дорогой друг! У вас выставка-конкурс намечается. Надо бы тебе вылазить из берлоги и представить кроме Яка на выстовку Т-34. Хотя бы вне конкурса. http://www.diorama.ru/forum/viewtopic.php?t=17053
Василий_Крючков в 29.04.2010 - 21:22
Ну вот фото постройки

































Добавлено спустя 10 минут 19 секунд:

Дима спасибо, пора перебираться сюда, я уже учавствую в конкурсе, но он чет заглох. Фото в субботу отсниму и выложу, пока нет возможности. Lavka а про какие рельефные накладки Вы? Там сделана окантовка прибора, в чертежах именно так! На счет кромки не совсем понял, что там не так? А вот элероны к сожалению не проверял, делал что дал производитель, но возьму на заметку, литературу изучал, но некоторые моменты не уловил, бывает, совершенству нет предела. Спасибо коллеги за критику, очень познавательно :grin:
