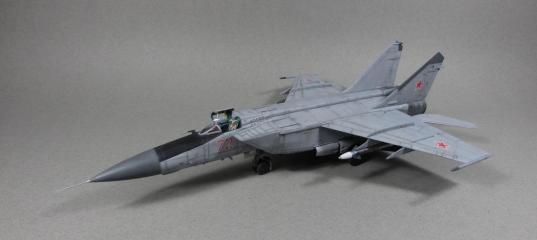

ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе

Как видно из названия статьи в данной стройке я попытался сделать максимально копийную модель самолета в 72 масштабе. Конечно на сколько хватит желания, сил и способностей.

 Перед стройкой, да и во время, было собрано много материала. Фотографии, видео, сканы книг и инструкций. В общем все что смог найти на просторах интернета, чем поделились друзья, коллеги моделисты. К сожалению качественных и подробный фотографий, особенно ПД, в сети не так много. В основном это либо музейные экспонаты, либо памятники. А учитывая большое количество типов и модификаций этого уникального самолета, информацию пришлось собирать буквально по крупицам. Большая благодарность коллегам кто мне с этим помогал в течении всей сборки.
Вот состав набора с некоторыми комментариями.
72177 Советский перехватчик Миг-25 ПД ICM, 1/72
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
На данный момент набор считаю безальтернативным и достаточно копийным. К основным недостаткам которые трудно исправить я бы отнес:
- заниженные гаргрот и фонарь. Этого я исправлять не стал. Чересчур трудоемкий процесс и не уверен что у меня бы это получилось с удовлетворяющим меня качеством.
- не правильная внутренняя часть воздухозаборника. Диаметр меньше необходимого раза в полтора. Не стал исправлять так как эту часть не видно и смысла в этом особого нет. Хотя выпускаются корректирующие наборы.
- завышенные стойки шасси. Эту часть крайне желательно исправить так как без этого самолет выглядит как избушка на курьих ножках. А после исправления самолет визуально воспринимается совершенно по другому.
Об остальных исправлениях расскажу по ходу статьи.
72016 Декаль Микоян МиГ-25 технические надписи Begemot
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Не скажу что верх совершенства, хотя надписи сделаны более аккуратно чем в декали из набора, но к сожалению практически не читаемы. Как показало изучение фотографий к достоверности надписей и их расположению есть вопросы.
МД 072006 Фототравление МиГ-25 цвет (ICM)1/72 Микродизайн
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Это то что просто обязательно к приобретению.
smk72003 Колеса под нагрузкой МиГ-25, 1/72 Seal Model Kit
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Было два набора, один от ResKit, второй от SMK. Первый, хотя и сделан более аккуратно, на мой взгляд немного заужен.
AM-72-114 ПВД для самолета Миг-25ПД,ПДС MASTER
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Очередная деталь обязательная к покупке. В отличии от пластмассового или смоляного, если его задеть, а это поверьте происходит очень часто, максимум погнется.
AM-72-068 Static dischargers - type used on MiG jets (14pcs)
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Великолепное дополнение оживляющее модель. Можно конечно заменить на что-то самодельное, но вряд ли у вас получится сделать такие конусы.
RSU72-0144 MiG-25 (PD/PDS) Cockpit for ICM Kit (1/72) ResKit
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Очень копийно выполненная кабина из смолы.
RSU72-0109 MiG-25 Wheels bay для набора ICM(1/72)
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Ниши у ResKit выполнены не только на высочайшем уровне, но и максимально похожи на оригинал.
72002TMP Кресло катапультное КМ-1 Temp Models
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Кресла особо в доработке не нуждаются. Хотя я все таки внес некоторые изменения о которых будет ниже.
RS72-0247 R-40 TD missile (2 штуки) (1/72) ResKit
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Ракеты сделаны и максимально копийно и к качеству придраться не возможно. Особенно хорошо то, что в отличии от ракет которые делает АМИГО крылья тут даны отдельно, что позволяет сильно облегчить покраску.
72015-3 NEW МиГ-25ПД/ПУ/РУ Реактивные сопла двигателя Р15Б-300 AMIGO
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Был выбор между ResKit и АМИГО. Выбрал последние. Только позже обратил внимание что ResKit в комплекте дает еще исправленный контейнер тормозного парашюта с частью тормозного щитка. Конечно интересно было бы пощупать и сравнить. И конечно же сопла нужно менять, тут без вопросов.

Начал было подробно писать что и как делал, но понял смысла в этом особого нет. Поэтому просто перечислю переделки. Подробности же о том как и что делал лучше будет посмотреть в соответствующих темах форума. Темы две: ПД и РБТ. Строить и параллельно описывать все свои действия на форуме оказалось не простой задачей, тем более что все это длилось год и четыре месяца. Я хоть и старался как можно подробнее освещать стройку, но некоторые моменты все-таки пропущены. Поэтому лучше просмотреть обе темы. В принципе, самолеты строились одинаково и если что упущено в одной ветке можно посмотреть во второй.
ПД: http://scalemodels.ru/modules/forum/viewtopic_t_84809.html
РБТ: http://scalemodels.ru/modules/forum/viewtopic_t_84666.html

Кабина.
Смоляной набор от РезКит практически идеален. Понадобилось только добавить некоторые ручки и рычажки. Цвет 2x(Mr.Hobby, C391) + 1x(Mr.Hobby, C392)
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Кресло которое идет в наборе кабины ResKit нужно менять.
Ремни и ручку катапульты лучше заменить на крашенные от травления.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Ниши шасси РезКит — покрасил, склеил и поставил. Чем больше выбрать пластика тем лучше. Но главное не перестараться. Я с одной стороны немного поплавил борт. Есть конечно некоторые трудности, но я думаю для того кто берется за такие вещи проблем в их решении быть не должно.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Поправил расшивку на носу
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Дополнил его не достающими деталями.
Фарой
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Антеннами РВ. Их выполнил из деталей травления.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Исправил вентиляционные отверстия на гаргроте за фонарем. Технология описана в теме стройки.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
В месте вывода воздуха поставил гребни. Заменил ребра на латунные. Давно обратил внимание, что если менять пластиковые детали на травление, детали из латуни, жести, то это очень сильно оживляет модель.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Собираем воздухозаборники дополняя их деталями фототравления.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Один из самых важных и на мой взгляд интересных моментов стройки это переделка внутренней расшивки в сварные швы. Делается это тянутым литником. Подробности в теме стройки. Основная трудность это вытянуть литник нужного диаметра. Клей нужно использовать обязательно сверхбыстросохнущий.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Параллельно шпаклюем что не нужно и нарезаем что нужно.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Дополняем модель тормозным щитком и контейнером тормозного парашюта (сделал мастер-модель и отлил в смоле, продается в наборе вместе с воздухозаборником на правом киле). Исправленный контейнер есть в наборе сопел от РезКит, но там он не совсем правильный.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
На нижний тормозной щиток добавил маленькие воздухозаборники, на фото 4 шт белого цвета.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Из игл от шприцов и игл для пирсинга добавил целую россыпь трубок и патрубков которые расположены снизу фюзеляжа.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Доработал посадочные фары
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Исправил кили в соответствии с фотографиями ПД. Убрал лишнее, добавил недостающее.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Сделал отсутствующий в наборе воздухозаборник на правый киль.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Зашпаклевал все клепку на килях, выполнена она просто конской. Далее накатал новую.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
На крыльях со швами повторил ту же работу что и на фюзеляже, сделал тяги рулей и закрылков. Сделал тяги к стабилизаторам.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Сопла от АМИГО выполнены практически идеально. Единственный момент придется повозиться с установкой средней части. Красил металликами от АК, далее пудреницы от Тамии, и в конце тонируется сильно разведенной черной смывкой от той же Тамии. Внутри сопла тонировал пегментами от Вайлдера.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Второй интересный момент этой стройки. На хвосте самолета с помощью декалей заклепок от HGW имитировал выпуклые заклепки. После тонировки очень украсило модель.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Распилил и занизил стойки шасси. Заменил штоки на металлические. И конечно же украсил все это проводкой. Хомуты имитировал тянутой ушной палочкой.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Из игл сделал трубки слива топлива
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Проработал внутреннюю часть фонаря.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Сделал подпорку откидной части. В наборе она слишком крупная.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Поставил стекатели от Мастера. Место установки на крыльях я выбрал по-моему по единственному фото где они стоят возле элерона. На всех других фотографиях они стоят на конце крыла.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Датчики и антенны использовал и фотортавление, и смоляные от Темпмоделс. Смоляные нужно клеить в последнюю очередь, уже на готовую модель, сделаны они все очень ажурно. На два самолета у меня ушло 4 набора. И то верхнюю антенну пришлось ставить не смоляную, пятый набор покупать не стал. Тут на фото это самодел, сейчас я ее заменил на травленую, стало гораздо лучше.
По поводу верхней антенны. Коллеги собирающие и собиравшие МиГ-25 от ICM, производитель в своих наборах ее не дает, ни в 72, ни в 48 масштабах. Пожалуйста, если не покупаете травление или смоляной набор, не поленитесь сделайте ее сами. У меня прямо сердце кровью обливается когда я вижу хорошо сделанную и покрашенную модель, а антенны нет. Как без трусов, честное слово... ))
Великолепно сделанные ракеты от РезКит необходимо сначала красить, а потом уже клеить крылья. Это кратно облегчает покраску. К сожалению РезКит дает только один тип ракет, а 4 одинаковых на самолет не ставились. Решил повесить по одной.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Ну и далее стандартно: грунотовка, прешейдинг, покраска (основной цвет H308, темно-серый Н69, колеса XF-5, лак LP-23), декали и визеринг. Прототипа нет. Декали клеил больше по фотографиям чем по инструкции.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
Попробовал сделать потеки. Техника понятна, нужно тренироваться. Эффект очень оживляющий модель.
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе

Полученным результатом доволен. Хотелось построить копийную модель, считаю что хоть и не на 100% но приблизиться к цели у меня получилось. Есть конечно моменты которые я бы переделал, которые делал бы иначе. Но все это муки творчества.
Если у кого-то будут вопросы - задавайте. С удовольствием поделюсь обретенным опытом и знаниями.

В живую модель можно будет посмотреть 19-20 ноября 2022 на выставке МАТРЕШКА в КРОКУС ЭКСПО

ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе ICM 1/72 МиГ-25 ПД - Постройка копии в 1/72 масштабе
