Танкоград 1/72 ГаЗ-71(ГТ-СМ)

Приветствую, друзья!
Вездеход Газ-71, он же ГТ-СМ (Гусеничный Транспортёр-Снегоболотоход Модернизированный) от Танкограда, смола 1/72. В гражданской модификации более известен как ГАЗ-71.

Быстроходный плавающий транспортер высокой проходимости, предназначенный для перевозки людей и грузов в условиях тяжелого бездорожья. Широко применялся в районах Крайнего Севера, Сибири и Дальнего Востока при геологоразведке, строительстве, нефтедобыче, обслуживании лесного хозяйства, а также в армии и погранвойсках. Образ собирательный, четкого конкретного прототипа нет. Да и много этих вездеходов бегало по Союзу, да и сейчас наверняка используются. На фото встречается масса околхоженных вариантов. У меня же получился демилитаризованный видавший виды вездеход, потрепанный за годы службы и гражданской работы жизнью и судьбой.

Кто знаком с Танкоградом, тому много рассказывать не надо, могу сказать только, что литье по сравнению с более ранними моделями стало получше. Но всё также очень мало мелочевки, светотехники и пр.
Инструкции традиционно нет, пленки для стекол тоже. Озадачило отсутствие одной рамки ФТД для стекол тента – на плате ФТД их 6, должно быть 7 - еще одна сзади. Сказалась ли унификация с транспортером ГАЗ-34039 или что еще произошло, я сказать не могу. Скорее всего, просто забыли(…

Стыкуется модель неплохо, собирается достаточно быстро, если без доработок изкоробку собирать.

Теперь о доработках модели:
- сперва немного закруглил нос по плоскости, он не должен быть острым.
- доработал кабину изнутри: рычаги управления, электрокороб с проводкой на задней стенке, ручки дверей изнутри (набор травления от SG Modeling), какие-то тумблеры на приборке, сервисные таблички из обрезков декалей, ручка-скоба пассажира, электродвигатель дворников на перемычке между лобовыми стеклами изнутри. Сделал приборы декалями. Суслики, конечно – почти ничего не видно, а времени затрачено изрядно
- из трубочек сделал ручки-скобы на кабине, трубы глушителей, разводку этих труб гнул из проволоки, установил какой-то патрубок (для слива конденсата?) перед правым глушителем. Доработал по фото накладками кожуха глушителей по длине корпуса, заодно убралась щель между верхом и низом.
- отрезал передние крылья, очень много фото без них, заодно сделал крепления петель к ним сверху спереди, фиксаторы тросов на ЛНД и скобы троса по правому борту, ручки/замочки капота, на фары поставил светомаскировочные насадки от SG Modeling (штатная комплектация машины), на самодельные кронштейны поставил поворотники ПФ-101, также от SG Modeling, чуть доработал задние крылья.
- на кожухах глушителя установил крепления кронштейнов для бревен, на самодельном кронштейне поставил фару-искатель Эльф с проводкой, сделал сетки МТО и рамки, для оживляжа слепил и кинул тряпицу, заодно закрыв небольшой косяк с одной из сеток.
- фаркоп от Ogurets Projekt, задние бампера паяные самодельные
- вылепил сумку впереди тента, долепил задний полог, сделал люверсы и ремешки

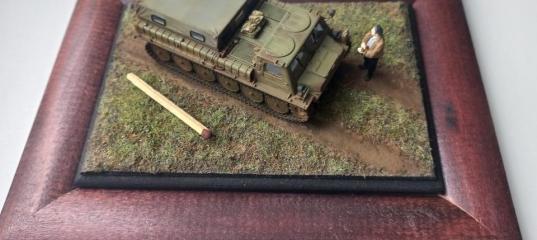

- скатка от Сергея Голикова, канистра 5 л от SG Modeling или Aleks Мiniature, не помню, фигурка от Aleks Мiniature. Основа виньетки – доработанное под модель основание Александра Невзорова ака Слава Труду

Окраска водным акрилом АММО МИГ, везеринг Тамия и масло МИГ, пигменты МИГ и ЗИП, лаки Тамия и АММО МИГ.

Танкоград 1/72 ГаЗ-71(ГТ-СМ) Танкоград 1/72 ГаЗ-71(ГТ-СМ) Танкоград 1/72 ГаЗ-71(ГТ-СМ) Танкоград 1/72 ГаЗ-71(ГТ-СМ) Танкоград 1/72 ГаЗ-71(ГТ-СМ) Танкоград 1/72 ГаЗ-71(ГТ-СМ) Танкоград 1/72 ГаЗ-71(ГТ-СМ) Танкоград 1/72 ГаЗ-71(ГТ-СМ) Танкоград 1/72 ГаЗ-71(ГТ-СМ) Танкоград 1/72 ГаЗ-71(ГТ-СМ) Танкоград 1/72 ГаЗ-71(ГТ-СМ)

» Информация о статье
larry46 в 09.01.2022 - 00:28
taiga, спасибо за внимание к моей работе!
Я не совсем уловил суть вашего вопроса, могу сказать одно: действительно, обе этих машины являются снегоболотоходами как таковые.
Этимология происхождения названия данных машин мне неизвестна, но трактуется таким образом:
ГТ-СМ(ГАЗ-71) — Гусеничный Транспортёр-Снегоболотоход Модернизированный
ГТ-Т - Гусеничный Транспортёр-Тягач Более того, он еще и плавающий, а не только снегоболотоход https://topwar.ru/151057-plavajuschij-gusenichnyj-transporter-tjagach-gt-t.html
Здесь скорее вопрос не ко мне, а к разработчикам данных гусеничных вездеходов. Почему они именно так названы, я ответить вам не смогу, к сожалению
Svarschik в 09.01.2022 - 00:57
Тема: Танкоград 1/72 ГаЗ-71(ГТ-СМ)
Понравилась модель. +
alli_s в 09.01.2022 - 04:48
Просто плюсую ...
larry46 в 09.01.2022 - 13:16
Svarschik
alli_s
Спасибо!
taiga в 09.01.2022 - 17:04
Тема: http://scalemodels.ru/modules/forum/viewtopic.php?t=86475&am
larry46, эту "многомудрую" Википедию я прочитал... хотелось бы узнать как они расшифруют такие сокращения:
ГТ-Л;
ГТ-М;
МТ-СМ;
МТ-Л;
МТ-Т;
ГТ-ТС...
Про МТ-ЛБ не спрашиваю - тут тяжело ошибиться... Если ГТ-С (ГАЗ-47) расшифровывается как "гусеничный транспортёр средний", то почему его модернизированный вариант с какого-то перепуга стал подаваться как снегоболотоход? Вообщем, Википедия - ещё та "энциклопедия"... напоминающая одного жителя Крайнего Севера из народного фольклёра, который что видит - о том и поёт... Сказано не в обиду автору модели.
larry46 в 09.01.2022 - 17:19
taiga
Я-то с вами в принципе согласен, что корректнее называть ГТ-СМ – Гусеничный Транспортёр Средний Модернизированный
Источник: https://trucksreview.ru/zzgt/gaz-71-tehnicheskie-harakteristiki.html
Разные ресурсы дают разную трактовку
taiga в 09.01.2022 - 22:40
taiga
Я-то с вами в принципе согласен, что корректнее называть ГТ-СМ – Гусеничный Транспортёр Средний Модернизированный
Источник: https://trucksreview.ru/zzgt/gaz-71-tehnicheskie-harakteristiki.html
Разные ресурсы дают разную трактовку
И это не совсем хорошо что разные трактовки. Столкнулся с подобным на прежней работе - строительстве завода.
Не смог найти "М-Хобби" №5 за 2002 год - там статья с чертежами про этот вездеход.
Ладно, не будем о грустном - главное модель получилась хорошая!
Я подобную делал из бумаги в М 1:35, но "споткнулся" на гусеницах и забросил... временно.
larry46 в 09.01.2022 - 23:42
taiga
Прочитал статью в М-Хобби. Да, он также трактует как ГТ-СМ – Гусеничный Транспортёр Средний Модернизированный, так что вы правы.
И еще раз спасибо за оценку моей работы и приятную дискуссию - в споре истина и рождается, как известно! :grin:
taiga в 10.01.2022 - 20:45
Тема: http://scalemodels.ru/modules/forum/viewtopic.php?t=86475&am
larry46, всё нормально, диалог был продуктивный - гадостей никто никому не наговорил, пальцы не гнул и это правильно!
Показываю свою модель вездехода из бумаги:
# # # #
До встречи на просторах форума!
larry46 в 10.01.2022 - 21:05
taiga, очень хорошая работа! Масштаб только крупнее😊
Рад был пообщаться!🤝
