Звезда 1/144 Щ-402 1937, Северный Флот

Хочу представить модель советской подводной лодки Щ-402. Масштаб совсем не мой, делал в подарок своему другу.

 Прототип:«Щ-402» — советская дизель-электрическая торпедная подводная лодка проекта Щ, Х-й серии
Заложена 4 декабря 1934 года на Балтийском заводе № 189 в Ленинграде (заводской № 254).
Спущена на воду 28 июня 1935 года. По некоторым данным должна была получить название «Тигр».

Служба в мирное время

1 октября 1936 года вошла в состав Балтийского флота под названием «Щ-314».
В мае 1937 года была поставлена в плавучий док для подготовки к переходу в Баренцево море.
16 мая 1937 года была зачислена в состав 2-го дивизиона бригады подводных лодок Северного флота под названием подводная лодка «Щ-402». 28 мая 1937 вышла из Ленинграда, прошла по Беломорско-Балтийскому каналу и в сентябре 1937 года прибыла в Полярный. В феврале 1938 года совместно с подводными лодками Щ-404, Д-3 «Красногвардеец», эсминцем «Карл Либкнехт», ледокольными пароходами «Мурман», «Таймыр» и судном «Мурманец» принимала участие в операции по спасению советской научно-исследовательской арктической станции «Северный полюс», в условиях шторма и полярной ночи выполняя задачи по обеспечению радиосвязи между ледоколами и базой Северного флота. С 16 декабря 1938 года по 16 января 1939 года находилась в автономном плавании. С 22 апреля 1939 года совместно с подводными лодками Д-2 «Народоволец», Щ-403 и Щ-404 находясь в Северном море обеспечивала радиосвязью беспосадочный перелёт из Москвы в Ванкувер самолёта «Москва» под управлением В.К. Коккинаки.
В период Советско-финской войны 1939—1940 годов совершила 3 боевых похода. Осуществляла патрулирования у побережья Норвегии между Вардё и мысом Нордкин, в боевых действиях не участвовала.
22 июня 1941 года была включена в состав 3-го дивизиона бригады подводных лодок Северного флота. Во время первого боевого похода 14 июля 1941 года проникла в Порсангерфиорд и с дистанции 14-15 кабельтовых двумя торпедами атаковала стоявший на якоре в порту Хоннингсвог немецкий пароход «Ханау» водоизмещением 5892 тонн, первой из подводных лодок Северного флота атаковав транспорт противника. Атака завершилась неудачей — одна торпеда взорвалась на камнях, вторая выскочила на берег и была доставлена в Тронхейм для изучения.
В годы войны лодка совершила ещё 15 боевых походов, потопила немецкий сторожевой корабль NM01 «Vandale» и каботажный пароход «Вестеролен» водоизмещением 682 тонны.
За боевые подвиги 25 июля 1943 года удостоена звания Гвардейской, награждена орденом Красного Знамени.
21 сентября 1944 года в 6 часов 42 минуты экипаж самолёта-торпедоносца «Бостон» 36-го минно-торпедного авиационного полка Северного флота атаковал и потопил надводный объект торпедой. После анализа снимков фотопулемёта был сделан вывод, что он принял находившуюся в море в надводном состоянии подводную лодку «Щ-402» за лодку противника и, в нарушение приказа, запрещавшего авиации атаковать любые подводные лодки, с дистанции 600 метров сбросил торпеду, в результате взрыва которой та затонула, вся команда погибла….

ТТХ:

Длина: 58,8 м Ширина: 6,1 м Осадка: 4,3 м
Водоизмещение: надводное: 590 т, подводное: 707,8 т
Скорость: надводная: 13,6 уз., подводная: 8,7 уз.
Глубина погружения: 90 м
Экипаж: 40 человек
Вооружение:
2х1 45-мм орудия 21-К
4 носовых и 2 кормовых 533-мм ТА (10 торпед)

Модель

Модель построена из набора от фирмы Звезда. Использованы наборы дополнений от Микродизайна (травление) и Арма-моделс (точеный металл и декали).
Корпус собрался без особых трудностей, на киле по линии склейки понадобилось немного шпаклевки. Совсем немного поправил форму ниши якорного клюза. Валы заменил на металлические иглы. На палубе перед рубкой срезал пластиковый решетчатый люк, приклеил травленный. Срезал обходной трап вокруг рубки и установил травленый из набора Микродизайна.

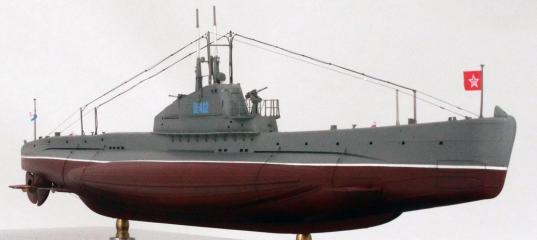

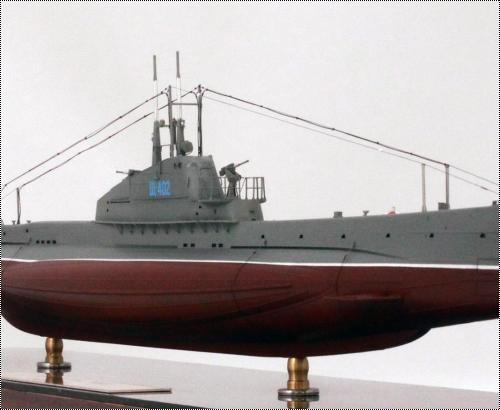

Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот
Звезда 1/144 Щ-402 1937, Северный Флот
Орудия - комбинация родного пластика, точеных деталей от Арма-моделс и травления от Микродизайна. Винты из набора дополнений Арма-моделс.
Изнутри сточил стенки рубки, с помощью тянутого литника изобразил силовой набор на стенках. На орудийной платформе приклеил травленую сетку от Микродизайна. Вырезал пластик в местах навигационных огней и вклеил прозрачный цветной пластик, зашлифовал. Срезал пластиковую имитацию релингов, спаял и вклеил самодельные. Выдвижные устройства взял из набора Арма-моделс. Прожектор сделан самостоятельно из пластика, дополнил травлением. Из прозрачного пластика выточил навигационные огни.
Такелаж - поддерживающий тросик из нитки от бантика, кабеля антенн – сплетенный канатик из ниток. Изоляторы – ПВА.
Флагштоки использовал из дополнений от Арма-моделс. Флаг-фалы – нить из бантика, флаги – декаль.
Шпигаты в носовой части не стал переносить сознательно, т.к. это наверняка сказалось бы на аккуратности. Шайбы на флагштоках упустил, по уму надо их срезать.Дополнения к пластику очень полезные, особенно травление, рекомендую к использованию.В заключение хочу поблагодарить Андрея Кузнецова за обстоятельный обзор, очень помог в работе.
Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот
Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот
Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот
Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот
Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот
Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот
Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот
Звезда 1/144 Щ-402 1937, Северный Флот Звезда 1/144 Щ-402 1937, Северный Флот



» Информация о статье
Sigvard в 01.12.2021 - 11:48
Тема: Звезда 1/350 Щ-402,1937, Северный Флот(#15344) - обсуждение

А с масштабом в заглавии статьи нет ошибки? Всё-таки наверное 144-й?
Лодочник в 01.12.2021 - 12:21
Тема: Звезда 1/350 Щ-402,1937, Северный Флот
Хорошая "Щука". А с масштабом явная опечатка, конечно же. Табличка у подставки об этом недвусмысленно свидетельствует)))
Danila77 в 01.12.2021 - 13:41
Тема: Re: Звезда 1/350 Щ-402,1937, Северный Флот(#15344) - обсужде

А с масштабом в заглавии статьи нет ошибки? Всё-таки наверное 144-й?
Да, Вы правы, опечатка.
Масштаб конечно же 1/144, не знаю как это исправить.
Usatiymen в 01.12.2021 - 14:36
Отличная работа! Класс, посмотрел с большим удовольствием!
Ares в 02.12.2021 - 12:12
Классная модель! Очень понравилась.
Правша в 02.12.2021 - 19:18
Тема: Звезда 1/350 Щ-402,1937, Северный Флот
Плюсану,симпатично получилось.Но по-моему,не помещало бы добавить художественного масла,цвет "умбра".Под якорем,из шпигатов-везде,где металл ржавеет.Из соственного опыта- для имитации ржавых потёков масло-самое то)
coda69 в 02.12.2021 - 22:19
Красивая работа!
avcooper в 02.12.2021 - 22:35
Классная подлодка, Данила! Чисто, аккуратно, класс!
Danila77 в 04.12.2021 - 21:14
Отличная работа! Класс, посмотрел с большим удовольствием!

Классная модель! Очень понравилась.

[/[quote="coda69"]Красивая работаquote]

Классная подлодка, Данила! Чисто, аккуратно, класс!


Спасибо, друзья!

Плюсану,симпатично получилось.Но по-моему,не помещало бы добавить художественного масла,цвет "умбра".Под якорем,из шпигатов-везде,где металл ржавеет.Из соственного опыта- для имитации ржавых потёков масло-самое то)
Благодарю за отзыв.
Можно конечно было везеринг добавить, но стар я уже для этого. :grin:
