1/72 Балластный тягач МАЗ-7311 Оплот-П

Салют друзья и коллеги по хобби.
Добро пожаловать на полигон «21 НИИИ ВАТ». На выкатку МАЗ-7311.

Немного истории…

В 1970 году в СКБ-1 под общим руководством Б. Л. Шапошника началось проектирование самого обширного третьего, совершенно секретного поколения «Оплот» для перспективной установки особо мощного вооружения и замены сразу двух серий – МАЗ-537 и МАЗ-543.
Все изделия семейства «Оплот» имели двигатели мощностью 650 л.с., новые усиленные ГМП, усиленную подвеску осей, модернизированные шины.
МАЗ-7311 «Оплот-П» – балластный тягач с тремя кабинами на новом короткобазном шасси для буксировки по улучшенным грунтовым дорогам прицепных систем весом до 75 т или самолетов со взлетной массой 200 т.
Прототип собран в 1973 – 1974 годах и с декабря 1974-го по сентябрь 1975-го находился на государственных испытаниях. Мелкими сериями автомобиль выпускался с конца 1975 года.
Автомобиль предназначался для агрегатирования с низкорамными трехосными прицепами ЧМЗАП-5208 и четырехосными ЧМЗАП-5212А.
Вариантом этой машины был опытный аэродромный тягач 73132, собранный в 1986 году.

Эта модель можно сказать, незаконнорождённая. :D Её могло бы и не быть в моей коллекции. Исходный набор МАЗ-7911 предназначался для «великих дел». О них в модели АА-60.160.01.
Поскольку набор базировался на МАЗ-7410, то в память о нём Коллект оставил всё как есть, дополнил его удлинённой рамой, новыми баками горючего и кузовом… потом ещё и перепаковал его как МАЗ-7311. В общем «закусил я удила».
По моему комнатному аэродрому уже «бегает» два брутальных аэродромных балластника: «МАЗ-537Е/А» и КЗКТ-74282, и третий вроде как не к чему. Но боже, как же прекрасно это «трёхголовое чудо»!

Женюсь!

Основой послужило укороченное шасси и блок кабин исходника. Ко времени пришлась лебёдка, оставшаяся от МАЗ-537Г.
Особенность прототипа, помимо третьей кабины, закабинный агрегатный отсек. Он имеет зеркальную архитектуру и не имеет характерного «горба» МАЗ-7410. Пришлось моделировать его самостоятельно.
Кузов, тоже кастом - версия «Самостійна Складальна Майстерня» из деталей набора.
В отделке использовал «Набор деталировки МАЗ-543» от SG Modelling.

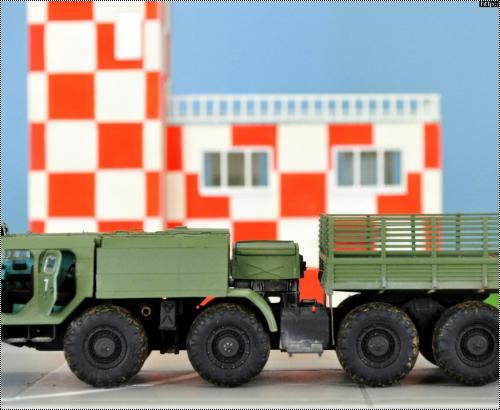

И вот он перед Вами: Оригинальный балластный тягач МАЗ-7311 "Оплот-П" .
Окраска эмалями Revell. Макияж – масляные краски «Сонет» и эффекты Wilder.
Более подробно о деталировке и том, как модель обретала свой вид: http://scalemodels.ru/modules/forum/viewtopic_t_82752.html
1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П
1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П 1/72 Балластный тягач МАЗ-7311 Оплот-П



» Информация о статье
Kubancat в 19.12.2020 - 11:22
Закончил изготовление среднего перекрытия закабинного агрегатного отсека.
#
На двери добавил петли крепления в открытом состоянии. Окрасил внутренние стороны.
#
Естественно примерил решетку радиатора и обрамление оптики бампера. Мне изначально очень хотелось, чтоб был виден радиатор. Вот решение проблемы. А поручни капота доморощенные.
#
:razz: Да, детали те же, что и на ААшке, но набора то у меня два. Всем хватит.
Kubancat в 10.01.2021 - 16:20
Добавил деталировку на агрегатный отсек и установил радиатор ГМТ.
# #
Диван в третью кабину.
#
Решетки воздухозаборников.
#
Кочерёжка ручного тормоза.
#
Kubancat в 25.01.2021 - 21:09
Прорезал отверстие для решетки радиатора из травленых деталей. Вклеил её, теперь уже сразу "по феншую". Установил сетки с рамками воздухозаборников.
#

Подготовил к установке "кабинеты" обоих кабин.
# #
Пол левой кабины набора имеет особенность: он из каких-то соображений сделан короче... из-за чего, при установке, остаётся изрядная щель хорошо видимая через проём передней двери. Добавил бортик для сокрытия сего дефекта.
Kubancat в 03.02.2021 - 14:32
Установил начинку в блок кабин.
# #
Сетка фары искателя. Штатное травление набора, плюс нижнее кольцо от себя.
#
За агрегатным отсеком и кабиной пассажиров сконструировал брызговики.
# #
Kubancat в 11.02.2021 - 14:08
Странное дело, в наборе нет задней оптики... правда на седельнике я её тоже не нашел.
А на моём герое есть.
#
Есть и брызговики на кузове.
#
Особенность прототипа: скворечник ФВУ... на "горбатых" версиях она внутри бункера радиатора ГМТ.
#
Фара - искатель.
#
Пирамидки крепления кузова.
#
Kubancat в 20.02.2021 - 12:04
Немного мелочевки.
#
Подножки кабины. Стоковую рамку ставить не стал... она всего одна... и плоская. Ступеньки из доп. травления.
#
Вот такой "северный олень" пока получается.
#
Kubancat в 26.02.2021 - 01:32
Блок кабин получил переднюю световую арматуру и дворники.
# #
Горные тормоза.
#
Вроде четыре детали готового травления. Но не всё так просто.
Kubancat в 28.02.2021 - 22:17
Ещё одна "суперхотелка", трос лебёдки.
#
Всё. Теперь только окончательная сборка модели.
Pavel_P в 12.03.2021 - 10:54
Финишная прямая.
Kubancat в 23.03.2021 - 12:05
Вот и «младшенький братка» из помёта конкурса.
Плюсы: хороший исходник для конверсии.
Минусы: базовое травление бесполезно по причине ущербности… но сетки на фары припрятал.
Итого:
- кастомизация исходного кузова;
- изготовлен новый закабинный агрегатный отсек и ФВУ;
- изготовлена третья кабина;
- детализация навесных элементов, в объёме фототравления «Набор детализации МАЗ-543» и «кривые рученьки». :razz:
# # # # #
# # # # #
# # # # #
# # # # #
# # # # #
#
