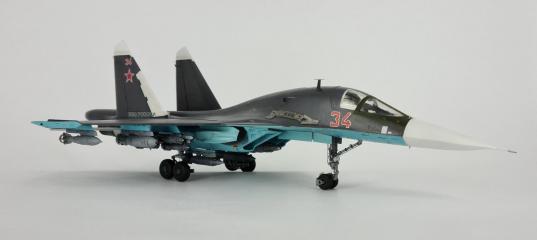

Звезда 1/72 Су-34

Добрый день, уважаемые коллеги! Наконец то закончился мой продолжительный перерыв и я могу представить свою новую работу модель самолета Су-34 от компании Звезда. Долго я вынашивал идею постройки и наконец, решился. По определенным обстоятельствам работа над моделью затянулась почти на пять лет. И вот наконец могу представить результат. Ну теперь, собственно говоря, о самой модели.


За основу был взят набор Су-32 ФН от Звезды. Прсмотрев в сети огромный массив информации (фотографий, видео, строек других моделистов) постепенно начал работу. Работа началась с кабины. При сборке использовал фототравление от Эдуарда (старое-старое), проволоку для изготовления жгутов (что это за жгуты желто-коричневого оттенка в кабине?) На приборной панели установил ЖК-экраны из набора фототравления для другой модели. Из этого же набора были установлены ремни. Из сигаретной фольги изготовил шторки остекления.Окрасил кабину нитрокраской Акан (выцвевший интерьерный). Ниша передней стойки была изготовлена из деталей фототравления, а так же кусочков пластика от Доширака. Ниши основных стоек были выполнены двухкомпонентной тамиевской шпатлевкой, и так же кусочками пластика и проволоки. На момент работы над нишами у меня не было хороших фотографий, поэтому, работа конечно получилась не без косяков. Чуть позже, в ниши были установлены элементы фототравления от Микродизайна. Под кабиной установил горизонтальное оперение (все время забываю как оно правильно называется - "нож" между кабиной и ПГО.) Сначала оно было изготовлено из листов пластика от Доширака, но в процессе обработки швов наждачкой, этот пластик истончился и приобрел округлую форму. Пришлось его менять на жестяные, от пивных банок. Из пластикового прутка прямоугольного сечения сделал силовой подфюзеляжный лонжерон. Установил в правильное положение вертикальное хвостовое оперение (максимально к наружи от фюзеляжа) тем самым, ликвидировал "ступеньку" между килем и фюзеляжем.На крыльях установил аэродинамические гребни из кусочков фототравления от других наборов. На передней стойке шасси, из тонкой проволоки изготовил лестницу (впоследствии, она была заменена на травленку от Микродизайна), а также жгуты. Из пластикового лома от старых моделей сделал бустеры. Из той же проволоки сделаны жгуты и на основных стойках. Штоки стоек из кулинарной фольги. ПВД - швейная игла.

На модели установлены смоляные сопла для Су-27.от AIRES. Пришлось немного доработать их, соединив первую, пластиковую часть сопла из набора, со смоляной (на фото это видно). Кроме этого, при сборке модели применялось большое количество дополнений, а именно:
- балочный бомбодержатель МБД3-У6-68,
- авиабомбы КАБ-1500ЛГ, КАБ-500Л,ОДАБ-500ПМ, ФАБ-500Т от компании Advanced Modeling;
- авиабомбы ФАБ-250М-54 от RESKIT;
- бомбодержатели от ICM (еще одну пару пришлось изготовить из листового пластика);
- резиновые колеса и БАНО от Эльфа.

По мере появления дополнений к модели, некоторые вещи менялись . Про лестницу я уже писал, так же была немного заменена и дополнена проводка в нишах шасси и на их стойках. А так же, заменены фототравленые детали для Су-27 установленные на воздухозаборниках двигателей (чуть позже, залитые краской отверстия на стенках воздухозаборниках были прекрасно обозначены декалью из набора Су-34, доставшейся мне по старой дружбе).

Красил акриловыми красками Акан ( у меня сложились весьма противоречивые чувства от работы с ней) а так же, Тамия и нитрокраской Alclad II. Декали от Authentic Decals, Бегемот и подаренной, от набора Су-34. Лаки и смывка от Тамии. Немного простого карандаша. Тонировка маслом от Adam Wilder.
Вот собственно и все. Мне кажется, модель получилась интересная. Этакий, демонстрационный образец с вооружением в перегруз (хотя не без косяков, чего стоит только антенна на "спине " самолета, установленная с наклоном в другую сторону). Надеюсь, Вам понравится работа.Приятного просмотра!
Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34
Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34
Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34
Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34
Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34
Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34
Звезда 1/72 Су-34 Звезда 1/72 Су-34 Звезда 1/72 Су-34

» Информация о статье
Pavel_P в 20.07.2020 - 18:32
Тема: Звезда 1/72 Су-34
Враг совсем рядом - бомбить по полной. +1
Владимир208 в 21.07.2020 - 21:20
Коллега, а атомную бомбу не думали подвесить или Р-36М до кучи?
Одна подвеска портит все впечатление от модели.

Была мысль подвесить спецбоеприпас. Но потом передумал. Я противник ядерного оружия.

Добавлено спустя 3 минуты 9 секунд:

Еще вопрос по окрасу. Насколько знаю борт 34 в Сирии был в синем камо, но никак не в баклажане. Есть фото подтверждающие ? И еще вопрос где Хибины?

Вопрос звездочек - это творчество. А в отношении "Хибин", могу сказать что есть фото без таковых. #
Wild Weasel в 22.07.2020 - 11:43
Тема: Re: Звезда 1/72 Су-34
Модель, в принципе, неплохо сделана для старого Итала...
Портят только вид решётки на хвосте и особенно вокруг пушки - какие-то бронелисты :???:
Ещё очень заметная Т-образная антенна сверху кабины кажется наклонена вперёд, а должна назад...
Ну и лично для себя я бы расшивку посильнее выделил, только не знаю - темнее или светлее (поэтому пока я к "баклажанам" не приступаю)

... совсем рядом - бомбить по полной. +1
Воронеж не трогать!!! :evil:

#

Добавлено спустя 5 минут 17 секунд:

Ещё очень заметная Т-образная антенна сверху кабины кажется наклонена вперёд, а должна назад...
#
wittman в 22.07.2020 - 12:44
А в отношении "Хибин", могу сказать что есть фото без таковых.
Ну если вы делаете "боевой борт", который выполняет боевые вылеты, Хибины должны по умолчанию стоять.
Если нет, то зачем такой иконостаз снизу?
Конечно что все мы художники и виденье у каждого свое, но давайте хоть в матчасти пургу не будем гнать.
Владимир208 в 22.07.2020 - 14:19
А в отношении "Хибин", могу сказать что есть фото без таковых.
Ну если вы делаете "боевой борт", который выполняет боевые вылеты, Хибины должны по умолчанию стоять.
Если нет, то зачем такой иконостаз снизу?
Конечно что все мы художники и виденье у каждого свое, но давайте хоть в матчасти пургу не будем гнать.

Ну то есть, без "Хибин", он задачу выполнить никак не сможет ? Например, отработать БК на полигоне ?
wittman в 22.07.2020 - 14:34
Например, отработать БК на полигоне ?
Такой БК нет
Владимир208 в 22.07.2020 - 14:37
Например, отработать БК на полигоне ?
Такой БК нет

Ну хорошо. На аэродроме в демонстрационной экспозиции подвесить такое БК ?
wittman в 22.07.2020 - 14:42
Владимир208
Да делайте что вам заблагорассудиться.
Изначально бы сказали что это фантазия на тему Су-34. What If.
Serzh в 22.07.2020 - 20:05
Модель собрана и окрашена хорошо, тонировка снизу хороша и в меру, доработок много и эти "мелочи" во многом улучшают восприятие модели.
Но травление, наклеенное на поверхность. выглядит толсто (надо было либо стачивать, либо "утапливать") и вариант вооружения -- "солянка сборная от балды". Для каждого боеприпаса ведь свои режимы применения и если их висит 5 разных типов -- чтобы уложить прицельно, надо сделать минимум 5 заходов на цель. В соверменном бою противник столько не позволит, а на полиноне нет смыысла всё делать за 1 полёт.
Единственные несколько похожие варианты бывают у НАТОвцев в Афгане/Ираке/и т.п. в полётах на дежурство в воздухе, когда на момент взлета цели не определены и после получения заявки с земли пилот выбирает боеприпас исходя из характера цели и её расположения. Но там в основном УАБы, да и немногие государства могут себе позволить часами держать в воздухе увешаный бомбами самолёт "на всякий случай".

В общем -- для "гражданского" зрителя смотрится отлично, но специалисты, конечно, найдут недостатки (но моделей без недостатков не бывает).
Если вы удовольствие от работы над моделью получили -- значит цель достигнута.
red307 в 29.07.2020 - 22:08
Модель смотрится живенько.
Но опять же вопросы по вооружению.

На 5.6 точки (вторые с конца крыла) разве бомбы можно повесить) по-моему там только ракеты ВВ. Туда просятся пара 73их. Они своим белым видом ещё больше бы разнообразили

Ну и такое больное количество разнородных боеприпасов СУВ вряд ли потянет. На самолётах есть ограничение по количеству типов подвешенных АСП. 5 я ещё нигде не видел.

Но повторюсь, для звёзды смотрится отлично. Подумать над боекомплектом и вообще перфект будет.
