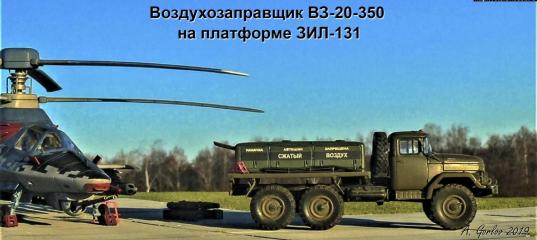

AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350

Приветствую уважаемые коллеги Вашему вниманию представляется модель воздухозаправщика ВЗ-20-350 на базе ЗИЛ-131 Amberit + AVD Models.
Модель собиралась в качестве дополнения к авиационным моделям. Основной упор делался на художественную составляющую.

История.

 ВЗ-20-350 аэродромный воздухозаправщик на базе ЗИЛ-131 предназначен для заправки сжатым воздухом бортовых баллонов и пневмосистем, а также амортизационных стоек шасси и пневматиков колес летательных аппаратов.
Заправщик представлял собой безбортовое шасси, на котором устанавливался низкий цельнометаллический модульный кузов с откидными боковыми дверцами, задней панелью управления и двухъярусными стеллажами для перевозки 20 газовых баллонов АБ-350. В его комплект входили редукторы, манометры, керамические фильтры, осушители воздуха, предохранительные клапаны, раздаточные шланги высокого давления.

ТТХ

Габарит кузова, мм
Длина 3300
Ширина 1900
Высота 775
Масса спецоборудования заправщика, кг:
заряженного воздухом 2720
без воздуха 2455
Количество баллонов 20
Емкость баллона, мЗ (л)
Максимальное давление в баллоне, МПа (кгс/см2) 35 (350)

Изначально создавалась 3D модель спецоборудования и распечатывалась на принтере под руководством коллеги Amberit.
Чтобы модель смотрелась зрелищнее, ниже для Вас будет озвучен небольшой перечень доработок и дополнений, без литературной составляющей.

Спецоборудование ВЗ-20-350
1. Основание;
2. Боковые панели;
3. Боковые люки;
4. Передняя панель;
5. Задняя панель;
6. Задний люк;
7. Задняя инструментальная панель;
8. Крыша;
9. Вентиляционные люки;
10. Рым болты;
11. Швартовочные штыри;
12. Шланги;
13. Задние фары;
14. Инструментальный ящик;
15. Поперечины;
16. Брызговики с креплением;
17. Гос. номер задний.

Шасси ЗИЛ-131
18. Продольные балки;
19. Косынки на конце балок;
20. Задние буфера;
21. Топливные крышки;
22. Топливопроводка;
23. Выпускной коллектор;
24. Выхлопная труба;
25. Фильтр-отстойник;
26. ДЗК;
27. Имитация резины остекления;
28. Дворники;
29. Фары;
30. Повторители;
31. Ограждение фар;
32. Гос. номер передний;
33. Петли;
34. Ручки открывания;
35. Кабинные поручни;
36. Зеркала;
37. Держатель огнетушителя;
38. Огнетушитель;
39. Крепление фары-искателя;
40. Фара-искатель.

AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350

В качестве антуража были использованы тормозные колодки.
Самостоятельно создан макет декалей в Кореле.

Дополнения

Травление New Penguin;
Фары ELF;
Травление Микродизайн (колодки);
Декали UpRise.

Покраска

 По покраске как всегда: тамиевский грунт, краска, глянец, декали, глянец смывка, матовый осветляющий лак, постшейдинг, пигменты.

Материалы

 Проволока разного диаметра, тамиевские шпатлевка, грунтовка и скотч, вся химия от АКАН 6-й и 8-й серии, латунные трубки «Griffon Model», пластиковые прутки «LION ROAR», пигменты ZIPmaket, футура.
Отдельную благодарность выражаю коллеге Корнееву Руслану «Carolinus» за предоставленную фототехнику.

«Карту выкинул, ЗШ одел», к разбору готов!

AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350

AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350

AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350

AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350

AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350



Самая эффектная модель
http://scalemodels.ru/articles/14050-AVD-ModelsAmberit-1-72-vozdukhozapravshhik-vz-20-350.htmlСамая эффектная модель
Svarschik в 05.04.2020 - 15:36
Тема: Re: AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350
Молодцы ребята. Вот бы ТЗ-22 сделали, а то купить арморовский вообще нереально
Спасибо. Посмотрите здесь. Там разрабатывают и льют. https://format72.ru/viewtopic.php?f=22&t=970
Aircraft2012 в 05.04.2020 - 15:55
Тема: AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350
Впечатляет конечно... Если не принимать во внимание ненагруженность колес, то ощущение реальности на 5+. Но с колесами, наверное, ничего не поделаешь, у меня была та же беда.
Svarschik в 05.04.2020 - 15:57
Тема: Re: AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350
Впечатляет конечно... Если не принимать во внимание ненагруженность колес, то ощущение реальности на 5+. Но с колесами, наверное, ничего не поделаешь, у меня была та же беда.
Благодарю. Да уж, что есть - то есть.
Котовский в 05.04.2020 - 16:19
Тема: AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350
Отлично, Александр!
А плиты аэродромные какие интересные. Это ай-си-эмовские чтоль? И еще хотел спросить - чем многочисленное травление и прочие латунные трубочки клеишь к пластику? И остекление к травлу и пластику?
Svarschik в 05.04.2020 - 19:30
Тема: Re: AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350
Отлично, Александр!
А плиты аэродромные какие интересные. Это ай-си-эмовские чтоль? И еще хотел спросить - чем многочисленное травление и прочие латунные трубочки клеишь к пластику? И остекление к травлу и пластику?
Михаил.
Латунь+латунь+медь - только пайка.
Латунь+пластик - суперклей (также разогреваю травление паяльником и оно немного вплавляется в пластик - это для "тяжелых случаев").
Остекление + пластик - тамиевский клей или изнутри клею остекление на футуру.
Плиты конечно-же ICM.
Котовский в 05.04.2020 - 20:35
Svarschik
Понял, спасибо.
А тамиевский клей - тот, что в тюбике, для прозрачных деталей?
Svarschik в 05.04.2020 - 20:46
Svarschik А тамиевский клей - тот, что в тюбике, для прозрачных деталей?
Я таким не пользуюсь Обычный супержидкий. только клею невидимую часть остекления.
Котовский в 05.04.2020 - 21:41
Svarschik
И еще раз спасибо.
Я спрашиваю так подробно... до занудности), что мне сейчас предстоит приклеить несколько травленых деталюшек к фонарю. В соответствующей ветке народ предлагал пару вариантов клея, но их и в нормальной обстановке надо еще было бы найти, а в нынешней вообще малореально. А ошибиться нельзя, ибо будет непоправимо.
zavgen в 05.04.2020 - 22:14
Тема: AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350
Саня! Классно получилось!!!
Svarschik в 05.04.2020 - 23:11
Тема: Re: AVD Models+Amberit 1/72 Воздухозаправщик ВЗ-20-350
Саня! Классно получилось!!!
Спасибо, старина.
