Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей

Уважаемые коллеги, представляю Вам свою очередную модель. Это российская ПЛАРБ К-550 «Александр Невский» 4-ого поколения проекта 955 «Борей» (по классификации НАТО – Borei), выполненная в масштабе 1/350 китайской фирмой Bronco.

Прототип:

К-550 «Александр Невский» — российская атомная подводная лодка стратегического назначения, относящаяся к 4-му поколению. Второй корабль проекта 955 «Борей» назван в честь знаменитого русского полководца, великого князя Александра Ярославича Невского.
Проект лодки разработа в ЦКБ «МТ «Рубин». Всего было построено 3 лодки данного проекта, строительство еще 4-х единиц ведется по усовершенствованному проекту 955А. Строятся на заводе Севмаш, г. Северодвинск.

Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей

ТТХ АПЛ:

Водоизмещение:
надводное: 14 720 т
подводное: 24 000 т
Длина: 170,0 м
Ширина (корпуса): 13,5 м
Осадка (средняя): 10,0 м
Скорость:
надводная: 15 уз.
подводная: 29 уз.
Глубина погружения:
рабочая: 400 м
предельная: 450 м
Экипаж: 107 человек
Автономность: 90 суток
Вооружение: 6(8)х533 торпедных аппарата
16 баллистических ракет Р-30 «Булава» (NATO – SS-NX-30)

Информацию взял отсюда:
https://clck.ru/DtAKt

Заложена 19 марта 2004 г., спущена на воду 6 декабря 2010 г., вступила
в строй 23 декабря 2013 г.
Весной 2015 года подводная лодка вошла в состав боеготовых сил ВМФ России. 30 сентября 2015 года подводная лодка пришла в Вилючинск, совершив межфлотский переход протяженностью 4,5 тысячи морских миль из Гаджиево.
В настоящее время находится в составе ВМФ.
Более подробно о службе корабля здесь: http://www.deepstorm.ru/DeepStorm.files/on_1992/955/aleksandr%20nevskiy/AN.htm

Набор:

Длина модели составляет 490 мм.
Модель в исполнении китайцев имеет ряд недостатков. Попробую обозначить некоторые из них:
- неверное расположение отверстий под ВУ на крыше рубки;
- отсутствует второй ходовой мостик на рубке;
- отсутствуют торцевые шайбы на НГР;
- неверно показаны АСБ на лодке (на модели они выпирают над палубой, а у прототипа они плоские и выполнены «заподлицо» с палубой);
- неверно показан носовой люк (на прототипе он плоский, на модели – конусообразный);
- немасштабно толстые кнехты.

Сборка:

Сборка в этот раз вел по-тихому, стройку не открывал.
Сборка шла как обычно – в первую очередь корпус лодки. В отличие от ХоббиБоссовской модели, у Бронко корпус состоит из 3-х деталей. Многие коллеги сетовали, что приходится при сборке использовать распорки для двух нижних половин корпуса, т.к. верхняя не ложится на свои посадочные места. У меня все сложилось само-собой. Никаких танцев с бубнами, распорок не понадобилось. Немного шпаклевки по стыку верхней и нижних половин понадобилось, но не более, чем обычно.
Просверлил посадочные места кнехтов, их изготовил из Евергриновских прутков 0,88 мм, а шляпки из листового пластика 0,13 мм. Изкоробочные детали больше напоминают вентиляционные грибки, нежели кнехты.
Носовой люк высверлил и вклеил на его место люк, оставшийся от Акулы, он больше похож на тот, что на прототипе.
За ВСК из набора самолетных БАНО сделал антенну.
Вот так, не торопясь, дошли руки и до рубки. С ней пришлось повозиться чуть подольше, т.к. с ней Бронко накосячил по полной, в отличие от ХоббиБосса, который с этой деталью лодки тоже ошибся, но меньше. Как уже писал – нет второго мостика – вырезал под него отверстие, тоже самое сделал под ВУ – «Радиан» и «Синтез». Из листового пластика 1 мм сделал палубу в рубке для второго мостика и под ВУ. Зашпаклевал всю лишнюю расшивку на крыше рубки и посадочные под другие ВУ. Затем просверлил отверстия под перископы и антенны связи, опираясь на фото прототипа. Заменил травленую имитацию поручней на бортах рубки на проволоку 0,25 мм. Из прутков Евергрин имитировал ходовые огни.
Напоследок из медицинских игл, пластиковых прутков сделал заново ВУ лодки.

Окраска:

Модель загрунтована Mr. Surfacer 1200. Окраска выполнена эмалями Tamiya, Gunze Mr. Color. Особо рассказывать нечего: сначала WL, затем нижняя часть основного корпуса, затем верхняя. Местные высветления и затемнения основного цвета, чтобы придать некоторую неоднородность окраски.

Декали:

Гербы мне подогнал мой очень хороший товарищ и коллега Ренат Хасанов – просто низкий поклон ему за эту любезность. Качество отрисовки на 5 баллов!
Поскольку родные декали у Бронковских наборов отличаются крайней дубовостью, заказал копию всей «технички» у Алексея Бацких. Отличное качество отрисовки и предсказуемо отличный результат. Приваривал декали жидкостью от Тамии, которая Strong.

P.S. последние фото – сравнительные с моделью «Юрия Долгорукого» от HobbyBoss.

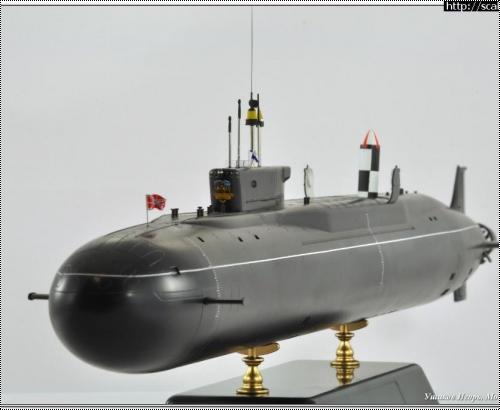

Итак, коллеги модель перед Вами – приятного просмотра! Критика, замечания и предложения как всегда приветствуются. Всем отличного настроения!

Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей
Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей
Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей
Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей
Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей
Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей



» Информация о статье
Лодочник в 12.09.2018 - 15:44
Тема: Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей
Шикарно, как всегда! А про "звездовского" Борея что скажете? Насколько он правилен/неправилен?
Usatiymen в 12.09.2018 - 15:50
Лодочник
Потяжелее в сборке будет из-за более сложного членения деталей, но дорабатывать рубку почти не потребуется например. "Мономах" у меня лежит, ждет своей очереди на сборку - в следующем или в 2020 году так точно надеюсь до него добраться. Вот тогда уже смогу более детально сказать.
Лодочник в 12.09.2018 - 16:00
Usatiymen
Спасибо!
Usatiymen в 12.09.2018 - 16:06
Лодочник
В настоящее время я бы выбрал модели Звезды для сборки. Единственное что мне не понравилось - шпигаты в легком корпусе Звезда сделала совсем неглубокими. Гребной "вентилятор" в насадке состоит из двух деталей, пока не очень понимаю как его собрать и потом покрасить металликом. Но, думаю, ближе к делу решение проблемы придет, тем более его и не особо видно - это не гребной винт.
Шахты баллистических ракет нормально детализированы, в отличие от Бронко, например.
Так что я за звездовских Долгорукого и Мономаха.
Danila77 в 16.09.2018 - 18:20
Отличная Работа.
Дружище, поздравляю!
Ares в 17.09.2018 - 03:10
Как всегда - отличная модель!
Smooke-el в 17.09.2018 - 08:41
Тема: Bronco 1/350 ПЛАРБ К-550 Александр Невский проекта 955 Борей
Очень понравилась работа!
Usatiymen в 17.09.2018 - 09:43
Danila77
Ares
Smooke-el
Спасибо, коллеги! Рад, что понравилась работа.
XORST в 17.09.2018 - 11:25
Отлично получилось.
Usatiymen в 17.09.2018 - 11:35
XORST
Спасибо!
