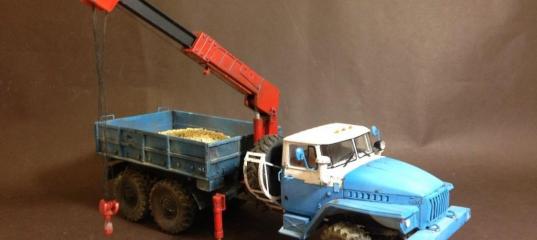

Урал Манипулятор

Всем привет. Решил не останавливаться и повышать свой навык в запилах. Сразу скажу, что делал не по чертежам и размеры не соблюдены (сильно не ругайте, придет опыт, все буду делать как надо).


 Изменил передний бампер, сделал из Доширака. Удлинил раму и нарастил кузов, сделал его самосвалом. Шток - купил в автомагазине, магнит телескопический и обрезал его как надо, он кстати рабочий. Стрела: лапы взял у Ревеловского манна и переделал основание по шире. Сама станина и стрела не понравились, переделал из подручных материалов (благо у сына огромный запас пластика-игрушек))). Стрела рабочая, поворачивается на 360 градусов, вверх и вниз, один вылет есть, больше не смог. Барабан с тросом есть, но не рабочий, ролики на конце стрелы рабочие, а на гаке нет. Вариант с ниткой не понравился, но ни чего больше не придумал. Лапы рабочие, хотел сделать подушки и удлинители до земли съёмные, но чего-то не срослось. Рулевая рабочая. Все, больше не смог ни чего сделать.

Урал Манипулятор Урал Манипулятор Урал Манипулятор Урал Манипулятор Урал Манипулятор
Урал Манипулятор Урал Манипулятор Урал Манипулятор Урал Манипулятор Урал Манипулятор
Урал Манипулятор Урал Манипулятор Урал Манипулятор Урал Манипулятор

» Информация о статье
hans1 в 27.01.2018 - 17:18
Тема: Урал Манипулятор(#11777) - обсуждение

ШИКАРНО!!!!
Marakar в 27.01.2018 - 19:02
Тема: Урал Манипулятор
Мне понравилось! Интересная и необычная модель!
С уважением, Marakar
SplatDenis в 27.01.2018 - 21:22
Тема: Урал Манипулятор
Добавлено спустя 51 секунду:

Re: Урал Манипулятор(#11777) - обсуждение


ШИКАРНО!!!! спасибо

Добавлено спустя 1 час 45 минут 58 секунд:

Re: Урал Манипулятор

Мне понравилось! Интересная и необычная модель!
С уважением, Marakarспасибо
Сергей_Буткевич в 27.01.2018 - 21:42
Тема: Урал Манипулятор
Идея замечательная. И мне понравилось, как покрашен грузовик.
Но с технической точки зрения его конструкция критики не выдерживает. Т.е. в реале это грузовик, сделанный в колхозных мастерских и проработать он сможет весьма недолго:
- рама у длинных Уралов удлиняется не так, а от балды вставку не вваришь -- надо подбирать карданы под новую длину;
- кузов опрокидывается только на левую сторону? не вижу справа петель. и механизмов фиксации -- ни слева, ни справа (водила перед разгрузкой оббегает вокруг машины и вручную разблокирует нужные петли);
- погрузчик, стоящий в кузове, весит тонны полторы-две, как минимум. Такую массу собственный манипулятор не сможет загрузить ни по прочности стоек крепления стрелы (слишком тонкие), ни по усточивости на "лапах" -- в отсутсвие задних лап (и наличии подвески) с таким грузом на крюке он просто перевернется;
- куда там упирается гидроцилиндр подъема кузова? в картер среднего моста? а должен --в силовую поперечину рамы/надрамника;
- рычаги управления манипулятором с 2 сторон -- управление дублировано или часть функций слева-часть справа (машинисту бегать вокруг)?
- гидробак где? слева на кронштейне запаски? ну тогда поворот стрелы не 360градусов, а ограничен гидрошлангами;
SplatDenis в 27.01.2018 - 21:55
Тема: Урал Манипулятор
Добавлено спустя 9 минут 36 секунд:

Re: Урал Манипулятор

Идея замечательная. И мне понравилось, как покрашен грузовик.
Но с технической точки зрения его конструкция критики не выдерживает. Т.е. в реале это грузовик, сделанный в колхозных мастерских и проработать он сможет весьма недолго:
- рама у длинных Уралов удлиняется не так, а от балды вставку не вваришь -- надо подбирать карданы под новую длину;
- кузов опрокидывается только на левую сторону? не вижу справа петель. и механизмов фиксации -- ни слева, ни справа (водила перед разгрузкой оббегает вокруг машины и вручную разблокирует нужные петли);
- погрузчик, стоящий в кузове, весит тонны полторы-две, как минимум. Такую массу собственный манипулятор не сможет загрузить ни по прочности стоек крепления стрелы (слишком тонкие), ни по усточивости на "лапах" -- в отсутсвие задних лап (и наличии подвески) с таким грузом на крюке он просто перевернется;
- куда там упирается гидроцилиндр подъема кузова? в картер среднего моста? а должен --в силовую поперечину рамы/надрамника;
- рычаги управления манипулятором с 2 сторон -- управление дублировано или часть функций слева-часть справа (машинисту бегать вокруг)?
- гидробак где? слева на кронштейне запаски? ну тогда поворот стрелы не 360градусов, а ограничен гидрошлангами;
За покраску спасибо. Так, про раму, я не имел ввиду самодельное удлинение именно(считать в реале, ане в модели).
- да кузов, это старая работа, только так сделал, согласен со всем
-если 1.5 т то может, стрела обычно идет 3т, посмотрите 3 тонные стрелы они не толстые, да я на таком работаю...рядом с собой возьмет. задние лапы на 5т идут
-согласен
-согласен
Если вам интересно, то будут еще работы опубликованы, там будет еще два варианта манипулятора, так что жду критики, спасибо
alli_s в 28.01.2018 - 03:42
Тема: Урал Манипулятор
Просто плюсую .....
SplatDenis в 28.01.2018 - 16:34
Тема: Урал Манипулятор
Добавлено спустя 1 минуту 1 секунду:

Re: Урал Манипулятор

Просто плюсую ..... спасибо, я чет туплю, когда работы закидываю, то получится то нет. Масштаб 1/35. Производитель Трамп
Илья_Велижанин в 29.01.2018 - 07:48
Тема: Урал Манипулятор
Отлично!
GreyCat_SPb в 31.01.2018 - 10:36
Тема: Урал Манипулятор
Как сделать такие сколы и ржавчину.... Может подскажете? У меня несколько лет уже валяются наборы аэродромной техники от AIRFIX, но глядя на это, боюсь даже трогать.(
SplatDenis в 31.01.2018 - 15:01
Тема: Урал Манипулятор
Добавлено спустя 1 минуту 44 секунды:

Re: Урал Манипулятор

Как сделать такие сколы и ржавчину.... Может подскажете? У меня несколько лет уже валяются наборы аэродромной техники от AIRFIX, но глядя на это, боюсь даже трогать.( на кабине сколы, сделаны кистью, на кузове губкой. Цвет сколов, берется чтоб онсновной цвет не съедал его
