Как сделать гравёр из швейной машинки

Здравствуйте, уважаемые форумчане!
Это моя первая статья здесь, и она не о постройке модели. Хотя может быть полезна именно моделистам.
Началось всё с того, что друг отдал мне электропривод от старой польской швейной машинки с регулятором оборотов в виде педали.



Как сделать гравёр из швейной машинки Как сделать гравёр из швейной машинки Как сделать гравёр из швейной машинки Как сделать гравёр из швейной машинки Как сделать гравёр из швейной машинки

Я сразу понял, что хочу из него сделать.
До этого я уже пробовал работать с гравёрами Дримель и Проксон (чужими), но приобрести себе не позволял самый страшный зверь – Жаба.
Большими плюсами попавшего ко мне привода, по моему мнению, являются низкие обороты (от нуля) и возможность их регулировать непосредственно во время работы педалью.
Первым делом на aliexpress был приобретён гибкий вал к гравёру.

Как сделать гравёр из швейной машинки

Затем для адаптации одного к другому (вала к приводу) знакомый токарь изготовил две детали:
деталь 2 – для соединения вала двигателя с тросиком гибкого вала;

Как сделать гравёр из швейной машинки Как сделать гравёр из швейной машинки Как сделать гравёр из швейной машинки

деталь 1 – для крепления внешней части гибкого вала к корпусу привода.

Как сделать гравёр из швейной машинки Как сделать гравёр из швейной машинки

Детали токарь разработал и подогнал сам исходя из «поставленной задачи», а чертёж чертил уже я с готовых.

Как сделать гравёр из швейной машинки

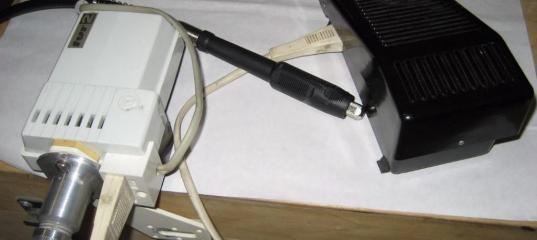

Порядок сборки понятен из фотографий. Кронштейн, имевшийся в комплекте привода, позволяет крепить его к краю стола. Длина штатного провода электропитания вполне достаточна для комфортной работы. Имеется дополнительный разъём: в швейной машине он использовался для питания маломощной лампочки освещения рабочей зоны. Я пока не придумал как его буду использовать.

Как сделать гравёр из швейной машинки Как сделать гравёр из швейной машинки Как сделать гравёр из швейной машинки Как сделать гравёр из швейной машинки

Мой «гравёр» почти готов к работе: осталось обзавестись расходниками и подходящими цангами (та, что шла с гибким валом, великовата и не зажимает хвостовики боров диаметром менее 2,5 мм). В этом рассчитываю на "помощь китайских товарищей" с уже упомянутой торговой площадки.

Спасибо за внимание!
С уважением, Сергей.

» Информация о статье
Просмотров: 2411
Опубликовано:
garris в 13.03.2017 - 14:15
Тема: Как сделать гравёр из швейной машинки(#10862) - обсуждение

справедливости ради, это не гравёр, а бормашина, ну и открыт вопрос с крутящим моментом и оборотами.
Николай... в 13.03.2017 - 18:25
Тема: Как сделать гравёр из швейной машинки
У данной конструкции имеется одно слабое место.это гибкий вал.Имелся печальный опыт когда во время обработки пластика(фюзеляж самолета)оборвался внутренний вал .
Gray-42 в 14.03.2017 - 02:00
Тема: Re: Как сделать гравёр из швейной машинки(#10862) - обсужден

справедливости ради, это не гравёр, а бормашина...

Я с Вами согласен, просто с детства коробит от этого слова (из "любви" к стоматологам). :wink:

Николай, с таким же успехом может оборвать и гибкий вал у Дримеля.
Николай... в 14.03.2017 - 03:28
Николай, с таким же успехом может оборвать и гибкий вал у Дримеля.
По этому я наконечник приспособил не посредственно на двигатель ДПМ-30,вполне надежная машинка получилась.
Gray-42 в 14.03.2017 - 10:08
По этому я наконечник приспособил не посредственно на двигатель ДПМ-30,вполне надежная машинка получилась.
Николай, можно ли где-то посмотреть на Вашу машинку?
Николай... в 14.03.2017 - 13:11
#Вот такой агрегат.
Gray-42 в 15.03.2017 - 23:39
Вот такой агрегат.
Спасибо!
