Godhand своими руками - Бокорезы от Богов

Godhand своими руками - Бокорезы от БоговДоброе время суток, друзья!
Тема бокорезов стара как педикюр и казалось, ну что ещё нового может быть?

 Эта тема обсуждалась на нашем форуме ни раз. Есть как минимум 2 темы и 1 статья:
http://scalemodels.ru/modules/forum/viewtopic_t_60746_start_40.html

http://scalemodels.ru/modules/forum/viewtopic.php?t=437

http://scalemodels.ru/modules/forum/viewtopic_t_17591.html

И прежде чем написать новую статью я просмотрел эти темы, чтобы убедится, что расскажу действительно нечто новенькое.

Часть 1. Необычная заточка

Итак, начну рассказ. Как-то просмотрел я видео, где один американский моделист делится о разных полезностях для моделиста. Среди прочего он упомянул бокорезы Gundam Planet. При этом он упомянул также и бокорезы Godhand

Посмотрев несколько видео-обзоров и статей я выяснил, что оба инструмента действительно заслуживают внимание. Они срезают пластик так, что практически не оставляют следов

Чем же эти бокорезы технически отличаются от других.

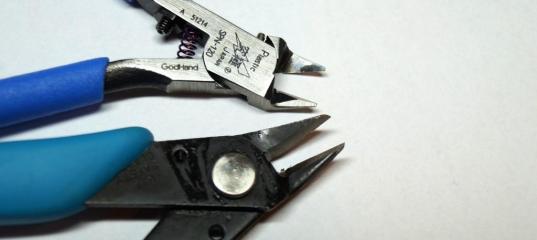

Вот несколько фото для сравнения бокорезов Godhand SPN-120 и Xuron 170II
Godhand своими руками - Бокорезы от Богов Godhand своими руками - Бокорезы от Богов Godhand своими руками - Бокорезы от Богов Godhand своими руками - Бокорезы от Богов
Godhand своими руками - Бокорезы от Богов Godhand своими руками - Бокорезы от Богов Godhand своими руками - Бокорезы от Богов Godhand своими руками - Бокорезы от Богов
Godhand своими руками - Бокорезы от Богов Godhand своими руками - Бокорезы от Богов Godhand своими руками - Бокорезы от Богов

Я отметил 3 нюанса.
1. Только одна режущая кромка.
2. Режущая кромка очень тонкая
3. Вторая кромка заведомо тупая (она не должна резать вообще!)

Теперь я предлагаю посмотреть вам видео на котором сравниваются 3 бокорезов:
Godhand SPN-120, Gundam Planet и Tamiya 74035:
God Hand Ultimate Nipper vs Gundam Planet Premium

В общем изначально хотелось мне достать бокорезы Gundam Planet, но это оказалось совсем не просто. А вот Godhand Ultimate Nippers оказались доступными на hlj.com. Не смотря на статус Backordered, я добавил их в заказ и через несколько недель они появились в продаже.

Получив долгожданную посылку испытал бокорезы в деле и убедился, что всё, что я видел в видео обзорах и статьях. Режущая кромка на столько тонкая, что режет пластик, как масло. Также тонкое лезвие не даёт напряжение на пластике. Из-за чего срез очень гладкий.

Как я понял, минус у этих бокорезов один — со временем они затупляются и режут хуже.
Потому я решил попробовать изготовить похожие бокорезы на базе Xuron 170 ii.

Часть 2. Godhand своими руками

Итак, если нет желания или возможности купить Godhand или Gundam Planet, но есть шлифовальный стонок, читаем дальше.

Техническое задание по сути состоит из 3 пунктов:

1. Сточить режущую кромку до минимальной толщины с острым одлноступенчатым углом заточки
2. Вторую кромку «затупить» так, чтоб она не резала вообще.
3. Работая с Xuron имейте ввиду, что на этих бокорезах кромки сходятся чуть-чуть внахлёст. Левая кромка идёт ниже правой. И если вы делаете режущей кромкой левую, то её надо сначала подточить «снизу» чтобы убрать эффект «нахлёста». Это чтобы режущяя кромка гарантированно упиралась в «тупую» кромку.

Чтобы было проще с первым пунктом я стачиваю до некоторой толщины сразу обе кромки.
Godhand своими руками - Бокорезы от Богов Godhand своими руками - Бокорезы от Богов
Потом уже отдельно работаю с каждой кромкой.

Стачиваем режущую кромку
Godhand своими руками - Бокорезы от Богов Godhand своими руками - Бокорезы от Богов Godhand своими руками - Бокорезы от Богов Godhand своими руками - Бокорезы от Богов
На этом этапе я работаю на грубом точильном круге и не стараюсь выточить лезвие. Есть маленькая ступенька. Её вывожу уже на круге с мелким зерном, постепенно. Тут как раз спешка совсем не нужна. Пару раз провёл - проверил.
Godhand своими руками - Бокорезы от Богов
Тут видно, что лезвие ближе к кончику острое, а дальше - ещё тупое и надо немного подточить.

Теперь стачиваю тупую кромку:
Godhand своими руками - Бокорезы от Богов Godhand своими руками - Бокорезы от Богов
На фото видна характерная "ступенька"


Пара советов в работе с шлифовальным кругом.
- точите на боковой части круга. Так меньше шансов задеть вторую кромку
- берегите «кончики» кромок. Точение всегда начинайте с толтой части, и ведите к кончику.
- Не старайтесь сточить сразу много. Металл может нагрется так, что кромки погнёте. Особенно к этому чувствительны носики, т. к. они самые тонкие

Тест.

Для теста я ооткусывал кусочки литника. Ожидаемый результат при откусывании:
- кусочки литника не улетают, не отпружинивают, а падают рядом. Какбуд-то хлеб режем.
- Нету характерного щелчка. Ибо щелчкае пластик от внутреннего напряжения и отпружинивания
место среза в конце не имеет ступеньки. Если есть ступенька или литник не режется до конца, то первым делом убедитесь, что «тупая» кромка не режет вообще. Если режет, надо сточить ещё. Не бойтесь сточить за много. Высота сточенного «бортика» у меня примерно 0.2-0.3мм. Тут главное сохранить «сходимость» кромок. Она может быть не идеальной. Но всёже зазор при сведённых кромках должен быть минимальным.
- место среза может быть местами белым, но оно должно быть гладким. Если не гладкое, то скорей всего туповатое режущее лезвие. Надо доточить так, чтобы на лезвии не было заметно предыщей более заточки с более тупым углом.

Будьте готовы, что может не получится заточить идеально с первого раза. Закажите пару бокорезов в интернете или купите по доступным ценам в местном магазине.

Заключение.

Цель статьи была ознакомить вас с бокорезами олносторонеей заточки и показать как довести ваши бокорезы в «гаражных» условиях. Эти бокорезы не панацея. И я до их появления часто использовал например пилочки тамия толщиной 0.1мм. В некоторых случаях использовал обычное лезвие бритвенное. У вас у каждого уже есть свои способы, которые для вас работают достаточно хорошо. И может иногда следует придерживаться пословицы «лучшее — враг хорошего». Но с другой стороны есть люди, которым нравится эксперементировать, пилить или есть это стремление к совершенству или вы следуете принципу «скупой платит дважды, а то и трижды». Тогда эта статья возможно будет вам полезной.

На этом всё. Желаю вам получать больше удовольствия от хобби. И если после доводки или покупке бокорезов Godhand у вас появится непреодолимое желание потестировать их на новой коробке, я вас не останавливаю :)

С уважением,
ВолшебНик



» Информация о статье
Просмотров: 3084
Опубликовано:
Штурман в 20.02.2017 - 18:55
Mr. VolshebNik, очень просто, - www.shopfans.com...
Инструмент высылают. Цена за первые 400 гр. - 10$, последующие по 5$. А вот футуру не шлют Выписал себе через них футуру. К ним пришла, а дальше ни в какую. Придётся мне с футурой попрощатся... :evil:
VolshebNik в 21.02.2017 - 13:05
Штурман
Видимо Футура попадает в список запрещённыйх товаров:
https://shopfans.ru/faq/question/spisok-zapreshennogo-k-peresilke/?_ga=1.18981816.124 3763019.1487578964

А тут тарифы в зависимости от страны и веса:
https://shopfans.ru/tariffs.html

К слову, ычера я взвесил GodHand - 60 грамм без упаковки. С упаковкой и посылкой может и 100-120.
Так что, кто с одного города - можно скинуться на групповой заказ :)
Baston в 21.02.2017 - 13:49
дороговато
VolshebNik в 21.02.2017 - 15:25
Baston
Сергей, а тебе ещё дешевле пересылка получалась? Это как?! :)
Думаю е мне одному интересно ;)
Baston в 21.02.2017 - 15:34
Приеду - поговорим :) Всё зависит от способа отправки и посредника.
VolshebNik в 21.02.2017 - 15:35
Baston
Лады :) Расскажешь ;)
Usatiymen в 21.02.2017 - 15:36
интересная статья. Спасибо за информацию. Призадумался. Заиметь хорошие бокорезы хочется, ценник в 2 с лишком тысячи (и это без доставки) пока останавливает. Хотя, понимаю, что хороший инструмент дешево не стоит.
VolshebNik в 21.02.2017 - 18:29
Нус, от тестов к практике.
Вчера решил вскрыть одну новую коробочку (её позже выложу).
И потестил бокорезы в деле - HG Fine Nipper (доработанные) vs God Hand

Дело шло на одном дыхании и я не стал отвлекаться на фотографирование. А просто поделюсь впечатлениями.

Итак, что мне сразу понравилось. И те и другие бокорезы дают аккуратный срез максимально близко к детали.
Идеально, так чтобы потом не пришлось шлифовать, срезать детали не получится, т.к. многие имеют 2-ю кривизну. Но работы по местам срезов определённо будет меньше.
Никаких намёков на искореженный пластик в месте среза нет.

Детальки при срезе никуда не улетают и работать соответственно проще - не надо придерживать одновременно и литник и деталь.

За полчаса я не спеша нарезал 70% деталей.

Резал то одними, то другими бокорезами. Разница в срезах очень мала. В работе GodHand чуток удобней. Они и легче на 10 грамм... Но опять же, это всё в сравнении только. Сравнивая и те и другие бокорезы с традиционными можно точно сказать, что разница ощутимая.

Интересно, что и те и другие бокорезы сработали практически одинаково, в отличие от того, когда резал 3 мм литник. Детали держатся на прутках 1-2мм. И это видимо тоже сыграло свою роль.

Работа хорошим инструментом определённо поднимает настроение и приносит больше удовольствия!
Всем рекомендую!

Вот оно фото "сытых", накормленных бокорезиков :)
#
"Пошалили вечерком с моделью"

Но какие же выбрать?
Если финансы позволяют, берите Gundam Planet или God Hand.
HG Fine Nipper - бюджетный вариант, но очень даже не плохой за свои деньги. А с доработками становятся ещё лучше.

Добавлено спустя 3 минуты:

Usatiymen
Думай, дорогой, думай :) Не такая уж космическая сумма. Есть бокорезы и по 70 уе. И хуже GodHand.
Usatiymen в 21.02.2017 - 18:37
VolshebNik
Да что говорить, заставил ты понапрячься мозгам. Жил я до этого с бокорезами с заточкой с обеих сторон. Не нравилось мне что рез получается с фасками, но я ведь не знал что бывает по другому, и голова об этом не болела.
А теперича получается, что может быть лучше, но правда и дороже. В общем, навел шухер в тихом модельном царстве. :mrgreen: :mrgreen: :mrgreen:
Но еще раз спасибо за наводку на хороший инструмент. Жабу ее надо давить постепенно, тут торопиться нельзя :mrgreen: :mrgreen: :mrgreen:
VolshebNik в 21.02.2017 - 19:45
В общем, навел шухер в тихом модельном царстве.
I like to move it move it
I like to move it move it :)
