Ту-2с 1/72 ICM ГОТОВО

Чую, в финале ГБ этого года будут пешки от звезды и яки от армы Smile

Дай разбавлю, думаю. Редко собирают эту модель:

Декали в коробке лежат такие. ICM я понимаю, на выброс?
Из обрезков попробую наколдовать. Надо поискать фото бортов

P. S. Ах да, планируется аккуратная сборка из коробки. Цель - собрать так, как задумывал автор мастер-модели.

Тема уже исследована. http://massimotessitori.altervista.org/sovietwarplanes/pages/tu-2/tu-2.htm

Basily
То есть 32 все таки чуть желтовата? Ок

Добавлено спустя 44 минуты 8 секунд:

Думаю, бомболюке открывать или нет.

pirovskikh писал(а):

Думаю, бомболюке открывать или нет.

если открывать, то надо делать внутрянку бомбоотсека.
Может, просто повесит обе бомбы на наружной подвеске?
https://avatars.mds.yandex.net/get-zen_doc/1879615/pub_5d7299e423bf4800adab0a4c_5d729 b7c1d656a00ae5baa5d/scale_1200

Бомба у ICM спорная. Корпус идеально ложится в чертёж ФАБ-1000, зато стабилизатору по длине не хватает минимум 2 мм, а то и два с половиной.

Serzh
Да, можно. Бомб то две в комплекте. А инструкцию от Ту-2М, как его ICM назвала в сети тоже не нагуглил. Я так понимаю у него именно такой вариант. Но держателей в моем комплекте только на 2 на внутреннюю подвеску.
Держатели то я смогу сделать, надо только их внешний вид и точки крепления к центроплану узнать.
Сможете подсказать?

pirovskikh писал(а):

Держатели то я смогу сделать, надо только их внешний вид и точки крепления к центроплану узнать. Сможете подсказать?

попробую.
https://military.wikireading.ru/19967
http://booksonline.com.ua/view.php?book=125128&page=26

СПАСИБО!
По первой ссылке по подвеске наружной :

По второй ссылке

Не густо.

Бомболюк закрою точно наглухо. Если не найду внятной инфы по наружной подвеске - будет без бомб.

Добавлено спустя 35 минут 17 секунд:

Во, у китайцев есть. Осталось инструкцию найти

Добавлено спустя 1 час 53 минуты 34 секунды:

Крепление (отбойники?) к фюзеляжу вроде нашел

Осталось определить точки и узлы крепления к центроплану...

pirovskikh писал(а):

Осталось определить точки и узлы крепления к центроплану...

по моей первой ссылке есть фото зоны фюзеляж-крыло сбоку. Правда, без держателей, но видно что-то похожее на точки крепления...
Ну и фото "огненного ежа" -- там слева по полёту бомба есть, а справа только держатели
https://zen.yandex.ru/media/id/5caccd95643d2800af13440f/ognennyi-ej--tu2sh--vmesto-bo mb-ppsh-5e6e32f82463ab1dfe64de88

pirovskikh писал(а):

Чую, в финале ГБ этого года будут пешки от звезды и яки от армы Smile

Дай разбавлю, думаю. Редко собирают эту модель:

Декали в коробке лежат такие. ICM я понимаю, на выброс?
Из обрезков попробую наколдовать. Надо поискать фото бортов

P. S. Ах да, планируется аккуратная сборка из коробки. Цель - собрать так, как задумывал автор мастер-модели.

Про автора мастер-модели повеселило: уверен, что начиная с 10 отливки воплодитить тот перефекционизм, что двигал уважаемым коллегой savoya, в жизнь в виду износа прессформ не представляется возможным. Что-то у Вас наборы все один к одному. Из коробки тут тоже сделать не получится, потому что нужно сильно дорабатывать ниши шасси и внутренности кабин, хотя это не столь глобально, как на Ил-4. Отвратительное чление, а следовательно и стыкуемость. Ну и надо будет решать философский вопрос: что делать с великолепием обшивки, которое убьется в нуль при обработке. На варианты окраски, которые дает инструкция, особо не ведитесь, там они из другой реальности.
Ну и мой скромный опыт работы с этим набором http://scalemodels.ru/modules/forum/viewtopic_t_70234.html. Может быть будет полезным.
Приятного времяпрепровождения.

Подсобрал.

Не Тамия по стыкуемости, но и не амодел.

Затаив дыхание жду, когда потребуется убить великолепие расшивки, но до этого момента пока не дошёл похоже

Вот такие есть декали. Хочется однотонный сверху. Можно верить инструкции?
И послевоенный "276" , который весь голубой, только сверху серые пятна, насколько верен?

Помогите разобраться

Диски колёс, приборку, двузвенники, стабилизатор бомб узнаю.
Детали 2, 9, 11, 10,12,13,16,14,15,4,5 не могу опознать.
Какие мысли?

Переплет фонаря.

Bubnov
На переплёт подходит только деталь 12. ОСтальные?

5 - совок маслорадиатора, 16 - боковые совки обдува мотора

Добавлено спустя 8 минут 43 секунды:

10 12 15 и мелочь должны помочь изобразить вот это

Bubnov
Спасибо. Но белые пятна остались

Деталь 4 должна, по мысли разработчиков , закрыть пустоту в кабине стрелка радиста.

Вот тут, в весьма забавной компиляции "Ту-2Т", кое что видно.

https://karopka.ru/community/user/17831/?MODEL=409532

Понаблюдаю за постройкой. Кроме колёс от экипажа есть ещё что нибудь на него?

Alexander Konovalov писал(а):

Понаблюдаю за постройкой. Кроме колёс от экипажа есть ещё что нибудь на него?

Дык травленка от Интеравиа

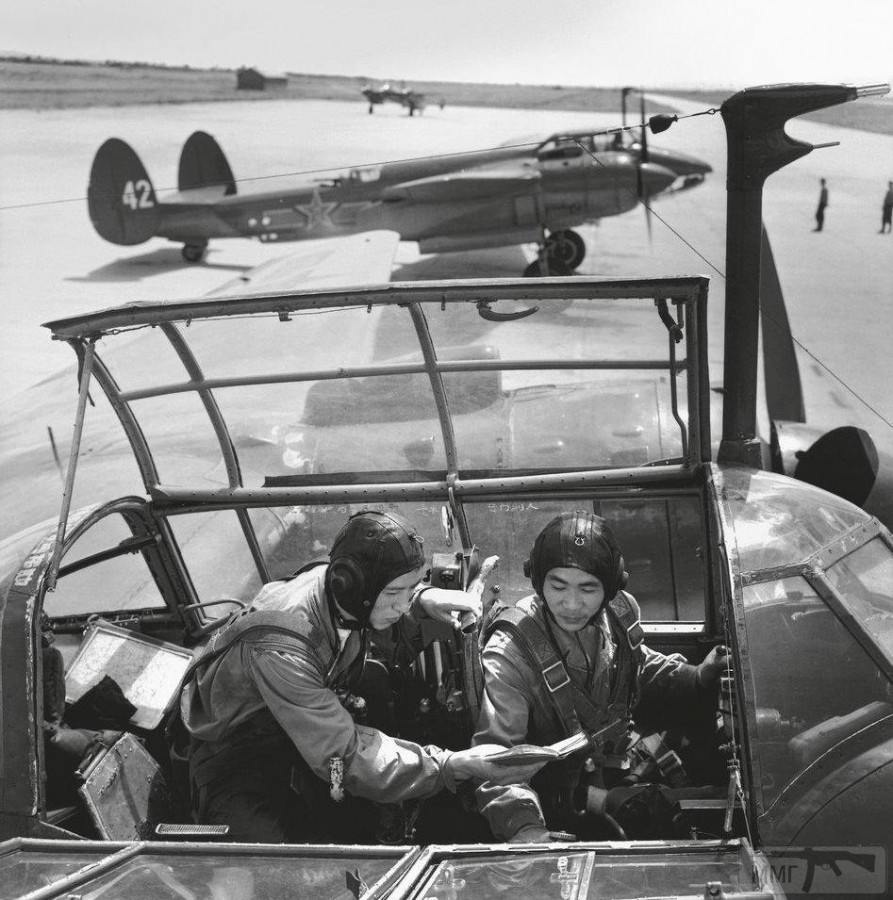

Мне бы глянуть на кабину. Как ремни, как что окрашивалось.

Хочу на выходных закрыть корпус и остеклить
