Начну-ка я понемногу отчитываться о проделанной работе, благо она, хоть и медленно, но продвигается...
Вот что мы имеем в начале.
Легким движением руки брюки превращаются...
Крылья. Для увеличения хорды и размаха задние кромки и корневые части верхних половин надставлены, в районе законцовок сделаны вставки. Проблему хорды можно было бы решить проще, а именно - вырезать детали с небольшим припуском, но, как водится, я не догадался измерить детали на листе до их вырезания. Мой метод - "один раз отрежь, один раз отмерь, семь раз исправь"... V-образность излома верхних половин мне показалась недостаточной и была исправлена. Ниши сделаны с нуля, зализы увеличены.
Евгений, я так понял, для увеличения хорды к задней кромке приклеивался пруток? Идея вставить между верхней и нижней половинками крыла выступающую назад пластинку с последующей подшпатлёвкой не рассматривалась?
ИМХО, в такой ситуации тонкий лист аллюминия позволил бы сделать заднюю кромку прочнее, да и обводы при виде сверху можно было вывести заранее.
Евгений, я так понял, для увеличения хорды к задней кромке приклеивался пруток? Идея вставить между верхней и нижней половинками крыла выступающую назад пластинку с последующей подшпатлёвкой не рассматривалась?
ИМХО, в такой ситуации тонкий лист аллюминия позволил бы сделать заднюю кромку прочнее, да и обводы при виде сверху можно было вывести заранее.
Спасибо, хорошая идея. В следующий раз попробую ей воспользоваться.
Уокер писал(а):
Очень круто, Женя!
Спасибо, Муса!
Далее...
Капот. По моему глубочайшему убеждению, в модели (и на чертежах) он слегка маловат, кроме того передняя часть должна быть несколько более округлой. Я выдавил новый, используя капот P&J в качестве пуансона, заполнив его изнутри эпоксидной смолой (никак не думал, что полимеризация такого сравнительно небольшого количества смолы приведет к столь сильному нагреву – к пластику нельзя было прикоснуться, но, к счастью, сильной деформации не произошло).
Посещают меня такие мысли, врать не буду... Во всяком случае, я пытаюсь сконструировать эту модель, как мастер для литья. А там уже увидим - если что-то из этого получится, и, конечно, если Муса будет не против - может быть и.
Да, и на закуску - гофрированные рулевые поверхности. Набрел на любопытный способ их изготовления, о котором расскажу в отдельной статье.
Ховайтесь все - Женя начал очередной Проект! )))
Смотрю, учусь, пущщаю слюни. Рулевка улетная, очень жду текста про изготовление. Есть у меня одно предположение, как это делалось, но помолчу из скромности.
Онлайн трансяция по созданию очередного шедевра,
что тут скажешь - собрать вакуху это не драгон склеить, а гофр просто опад!
а окрас какой будет? алюминь?
что тут скажешь - собрать вакуху это не драгон склеить, а гофр просто опад!
Спасибо!
Oeff@g писал(а):
а окрас какой будет? алюминь?
Поскольку планируется серийный самолет, выбор невелик - зеленый верх, голубой низ, ОЗ только снизу... Ну разве что всплывут фото других экземпляров. Хотя, скорее всего они были окрашены так же.
AlexR писал(а):
Женя, великолепно!
И гофр, и капот, и ниши - достойно, грамотно, как всегда
И - правильная идея насчет тиражирования (раз уж Муса благословил)!
Спасибо, Алексей! Насчет тиражирования - буду стараться. Главная проблема, как всегда - время. На это нужно очень много времени...
Еще немного из того, что уже сделано.
Фюзеляж.

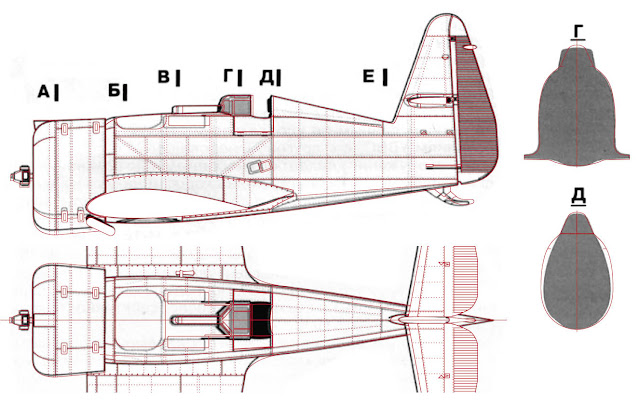

Как я уже писал выше, чертежи из АиВ вызывают у меня некоторые сомнения, в особенности это касается формы кабины, гаргрота, капота, зализов крыла, да и некоторые сечения выглядят более чем странно. Я постарался в меру сил исправить на этих чертежах то, что по сравнению с фотографиями показалось мне неправильным, и вот что получилось в результате (красный цвет – мой вариант). Естественно, об абсолютной точности тут говорить не приходится (привет теме о "±0.1 мм" ), но хочется хотя бы сохранить основные узнаваемые пропорции.

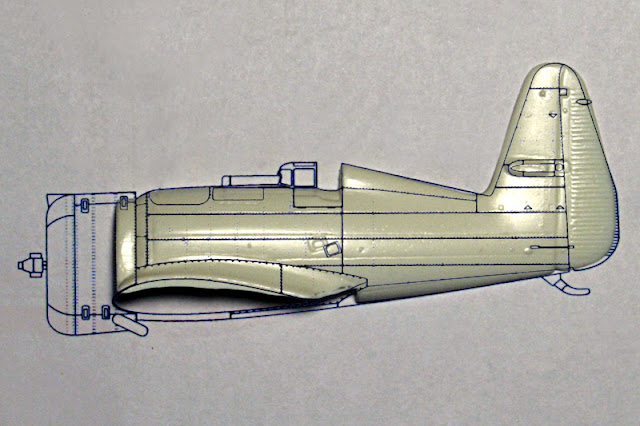

Вот как выглядит фюзеляж модели в сравнении с чертежами.
Сечения хвостовой части. На мой взгляд, если судить по фотографиям серийного самолета, гаргрот должен быть более выраженным, его стык с фюзеляжем менее скругленным.
Дальнейшее ясно из фотографий. Сделаны вставки для удлинения передней части и увеличения ее высоты, сделан новый гаргрот, вырез кабины заужен.
