Trumpeter 1/35 T-64 mod 1972

Приветствую, коллеги! Представляю вашему вниманию свою первую работу на данному сайте - Т-64А.

Данный набор достаточно много обсуждался на разных модельных ресурсах и не требует специального представления. Я ориентировался на блог Владимира Малькевича (aka Танчик35) на ДИШе и бронесайтом Чобитка.

Модель решил делать на временной промежуток после 72 г. до 75 г., после 75 г. для себя вижу смысл делать Т-64Б. Исходя из этого были убраны все приборы наблюдения на люках наводчика и командира. Убран прибор наблюдения наводчика ВНМ, поставлен ТНП. Прибор ВНМ отлит целиком с башней и надо не забыть его убрать для выпуска после 72 г. Этот момент в инструкции не обговаривается.
Trumpeter 1/35 T-64 mod 1972 Trumpeter 1/35 T-64 mod 1972 Trumpeter 1/35 T-64 mod 1972
На первой картинке - начало работы с башней. Сварной шов дан только с тыльной стороны и имеет не выраженную фактуру. Добавил спереди и усилил рельеф задней часть шва. Чуть доработал бока чехла маски и трос натяжения. Ящик ЗИП сделан заново из пивной жести, в качестве пуансона для крышки ящика использовал родную из набора. В инструкции перепутаны местами ящики ЗИП и пулеметный, соответственно поменял их местами. Добавлена проводка на ЗПУ (в наборе дана не полностью), и трубки очистителей прицела ЗПУ и дальномера.Кстати, на модели Т-80Б производитель добавил недостающие сварные швы на башню и повернул люк наводчика...
Корпус и ходовую не дорабатывал, ориентируясь на этот валк оставил гофры на штоках. Судя по башне этого танка - это Т-64А до 72 г., а гофры есть. Хотя Чобиток датирует их на начало 75г.
Trumpeter 1/35 T-64 mod 1972 В работе использовал вояджеровское травление для данного набора, его главный плюс - масштабные сетки на МТО. Шаг сетки у вояджера раза в 2 меньше сетки, которую дает производитель. По корпусу заменил застежки на ящиках (травление), заменил ограждение фар на проволочные, стяжные ленты для крепления надгусеничных баков и ящиков сделал из полосок жести, заменил пластиковые шланги топливных баков на проволоку и кембрик. Тросы сделал по корабельной технологии, но в итоге передний заменил на проволочный, используя технологию описанную здесь на сайте: "Изготовление тросов для моделей - Сколько тросику не виться".
Trumpeter 1/35 T-64 mod 1972
Начало покрасочных работ - грунт от ганзы, базовый цвет - Акан 4БО на послевоенный период. Смывка и потертости - маслом Мастер-Класс+простой карандаш. Фильтр - dark yellow от Валледжо.

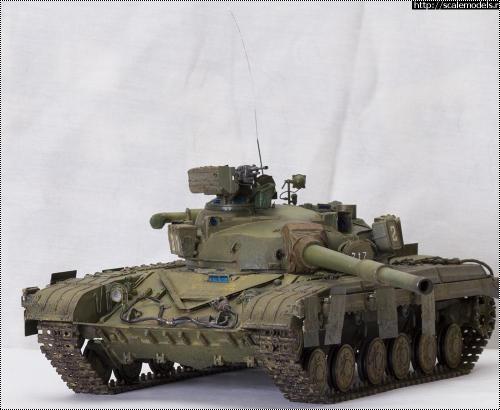

Итоговый результат:

Trumpeter 1/35 T-64 mod 1972 Trumpeter 1/35 T-64 mod 1972 Trumpeter 1/35 T-64 mod 1972 Trumpeter 1/35 T-64 mod 1972 Trumpeter 1/35 T-64 mod 1972 Trumpeter 1/35 T-64 mod 1972
В качестве заключения, мне модель Трампетера понравилась, инструкция - имеет ошибки, при сборке стоит ориентироваться на сайт Чобитка, например. Верх и низ коробочных гусениц дан едиными лентами, это создает некоторые трудности при итоговой сборке гусеничной ленты. Надеюсь, мои краткие комментарии будут кому-нибудь полезны.
C уважением,
Сергей Долгушин

» Информация о статье
Cmex в 25.11.2014 - 00:09
Тема: Trumpeter 1/35 T-64 mod 1972
Отличная модель получилась!
Oleg83tt в 25.11.2014 - 12:18
Тема: Trumpeter 1/35 T-64 mod 1972
Классно смотрится.
SDolgushin в 26.11.2014 - 21:03
Ребята, спасибо за хорошие оценки!
И пока в этой теме, хочу задать вопрос по схеме окраски Т-80Б на Чечню. Новую тему не открываю, до модели руки дойдут через месяц-полтора. То, что 80Б в первую кампанию были - это ветераны подтверждают, но вот по окраске вопрос сложный. В сети пара - тройка фото выложены - по ним не разобрать схему окраски. Может кто ткнет в хорошее фото?
Matej в 29.11.2014 - 22:20
Тема: Trumpeter 1/35 T-64 mod 1972
Хорошо вышло, красивая игра с цветами зеленой и желтой.
Nestor в 30.11.2014 - 05:54
Ребята, спасибо за хорошие оценки!
И пока в этой теме, хочу задать вопрос по схеме окраски Т-80Б на Чечню. Новую тему не открываю, до модели руки дойдут через месяц-полтора. То, что 80Б в первую кампанию были - это ветераны подтверждают, но вот по окраске вопрос сложный. В сети пара - тройка фото выложены - по ним не разобрать схему окраски. Может кто ткнет в хорошее фото?
..вопрос по окраске:
Т-80Б - окраска та же, что и у вашей модели Т-64, т.е. "зелёненькая";
Т-80БВ - окраска была и "зелёненькая", и стандартный трёхцветный камо.
SDolgushin в 03.12.2014 - 20:37
[quote="Nestor"]
Т-80Б - окраска та же, что и у вашей модели Т-64, т.е. "зелёненькая";
Т-80БВ - окраска была и "зелёненькая", и стандартный трёхцветный камо.

C БВ более-менее понятно, а Б-шек немного было. Вот, что нашел на сайте http://www.kvim76.ru/forum/thread186.html в ветке 133 ОТБ, которая на 80-х была:
[url=http://postimg.org/image/9rb4dbih1/][/url]
на чб фото точно камуфляж есть и вроде не БВ, бонок для ДЗ не видно… На кадрах из хроники тоже Б, судя по форуму и тоже с камуфляжем. Но это все, что я нашел и понять из этих фото что-то конкретное сложно… А к зеленому всегда можно вернуться ;)
Nestor в 04.12.2014 - 01:22
SDolgushin
Спасибо за размещение ссылки по 133 ОТБ!
Сам набрёл на неё пару дней назад, после вашего вопроса..
/изучил только сейчас/

C БВ более-менее понятно, а Б-шек немного было. Вот, что нашел на сайте в ветке 133 ОТБ, которая на 80-х была:

на чб фото точно камуфляж есть и вроде не БВ, бонок для ДЗ не видно… На кадрах из хроники тоже Б, судя по форуму и тоже с камуфляжем. Но это все, что я нашел и понять из этих фото что-то конкретное сложно… А к зеленому всегда можно вернуться
..ну тогда всё ещё проще.
Т-80Б также были камуфляжные/склоняюсь к стандартному :wink: /, что отчётливо следует из фото Евгения Соцкова, выложенным тут:

#
- командир 3ТВ 3ТР 133 ОТБ Е.Соцков возле своей машины Т-80Б №559 перед 1-й заменой офицеров (вторая половина апреля 1995 г.).
3.На Ханкале, перед самым выводом. Слева направо Бурлако (механик), я и Миронов (наводчик) на фоне нашей ласточки. Это у же мой второй экипаж, в первом были Лёва Лучников (механик, тяжело контужен) и Колотанов (наводчик, не сработались мы с ним; как бы помягче сказать - он "медленный газ").
на фото 3ТВ 3ТР. А именно: Борта №№559, 560, 561, 562.

..ещё немного оттуда о Т-80Б из 133 ОТБ:
...Сгорела при запуске от внешнего источника (короткое замыкание + подтекание топлива)после ночевки под Толстым Юртом. № 318 (Б) - это одна из 8 машин переданных 14-15 декабря из 83 гв ОТБ (Саперное). Номера остальных - 319 (Б) и шесть БВ - 111, 112, 211, 212, 213, 214. Номера на них поменяли только в середине января...

...Итак, первая. Предположительно: Декабрь 1994, ввод батальона в Чечню. На третьей машине виден номер 5 (551?)...

...Еще танк №551 (фото безрадостное , но других фото этой машины у меня нет)..

...Похоже на 551-я (КВ-1, потеряна 01.01.1995 г. в Грозном). Всего в 3-й роте было три "простухи" (Т-80Б, т.е. без ДЗ): 551, 558 и моя - 559. Причём, что характерно - все машины в роте были одного года выпуска - 1984-го (только разных месяцев)...

...Хммм. Получается, что чуть ли треть батальона было на Т-80Б:
1ТР
1.Ком 3ТВ 1ТР Д.Антонов (№519)
2ТР
2.Ком ТВ 2ТР С.Ударцев (№538)
3."Толсто-юртовская "Б-шка" 2ТР (№532?)
4.Т-80Б 2ТР (№318)
5.Т-80Б 2ТР (№319)
3ТР
6.Ком 1ТВ 3ТР Д.Зевакин (№551)
7.Т-80Б 2ТВ 3ТР (№558)
8.Ком 3ТВ 3ТР Е.Соцков (№559)...

...Насчёт "простух".
В 1993 г. с батальона несколько машин ушли в капиталку в Стрельну (я сам сдавал машины 561 и 562, со второй роты было тоже 1 или 2 машины - сдавал Сергей Иогансон; сдавали полгода - эпопея ещё та, но это совсем другая история...).
Так вот. На их замену нам и передали с базы хранения "простухи" (ранее выведенные из ЗГВ). От 2ТР танки принимал тогдашний ротный - Валера Горский (в 1994 г. ушёл зампотылом батальона в пехоту), от 3ТР - тогдашний зампотех - Женя Разумихин (позднее - командир ремвзвода).
У машины №519 из 1ТР знак вопроса можете убрать - это точная информация (узнавал и Димы Антонова, да и сам помню). Насчёт 3ТР - тоже точная информация. Остались вопросы по 2 ТР, но тут уточнить не смогу...
...

SDolgushin, получается на ваших фотографиях:
фото №1 - командир ТВ 2ТР 133 ОТБ с экипажем на своей машине Т-80Б №538;
фото №2,3 - танк Т-80Б №551 командира 1ТВ 3ТР Д.Зевакина, потерян 01.01.1995 г. в Грозном, был взят в качестве трофея -
...Захвачены боевиками 112, 551, танк с номерами на коробках АТ 10 (вероятно 510, но более вероятно 110 про который не упоминается. но он точно той же срии , что 111 и 112 из Сапёрного). А так логично 110 танк КР - самый лучший, 111 танк КВ, линейный 112. В саперном тоже ТБ отдельный, значит по 4 танка на взвод, отсюда 211, 212, 213, 214. По записям тоже захвачен 542 ИТОГО 4 танка:
- 110 (10) ;
- 112
- 542;
- 551 эрка танк КВ1...

...На счёт 542 неясно как использовали, фото нет, а вот 551 и 110 (10) не использовали никак, пригнали к Рескому (приволокли) и всё (равно как и 171-ю Аношина из состава 3 тб 6 гв. тп (придан 81 гв. мсп)), у них не было спецов по 80-м, а если и были, что маловероятно, то мизер, 80-ка не 72-ка, кто как ни Игорь Вечканов это знает. Куда интереснее 112 - пулемёт в чехле, на видео идёт на полном ходу и уверенно, то есть неповреждённым захвачен, кто за механа не видно, за командира боевик в шлемофоне, сзади Т-72 "белая ворона"...
- т.е. непонятные пятна камо могли подрисовать нохчи... /хотя наврятли/

А на этом фото, сделанном в декабре 1994 года при вводе батальона в Чечню, третья машина - №551:
#
SDolgushin в 04.12.2014 - 14:29
Спасибо за размещение ссылки по 133 ОТБ!
Мне-то не за что, вам нужно спасибо сказать - все основные моменты свели в одном посте :wink:!

т.е. непонятные пятна камо могли подрисовать нохчи... /хотя наврятли/
Тут я тоже сомневаюсь, скорее всего оригинальный окрас...

За последнее фото спасибо, я его видел, но Б-шку пропустил.

..ну тогда всё ещё проще.
Т-80Б также были камуфляжные/склоняюсь к стандартному :wink:

Похоже, что так. Итого, 80Б были в камуфляже, четкие фото найти сложно - значит буду рисовать что-то усредненное.
Кстати, на этой фото: http://my.mail.ru/mail/tank80/photo/Slujba_v_VS_1992_1996/1495.html интересно смотрятся осветитель и ком.прожектор. Сперва мне показалось, что стекло разбито. Когда до дела дойдет, можно попробовать этот эффект воспроизвести.
[/quote]
Nestor в 04.12.2014 - 15:32
Похоже, что так. Итого, 80Б были в камуфляже, четкие фото найти сложно - значит буду рисовать что-то усредненное.
..ну да - стандартный камо. "Не знаешь как действовать - действуй по уставу!" :wink:

Кстати, на этой фото: интересно смотрятся осветитель и ком.прожектор. Сперва мне показалось, что стекло разбито.
#
..ну так было же попадание РПГ -
...А это 3ТР, слева направо: я (КВ-3), Дима Зевакин (КВ-1), Вобликов Володя (ком. роты), фото сделано где-то в феврале 95 г., машина №550. Сбоку башни, где снесена ДЗ, можно увидеть дырку от РПГ...

...РПГ не пробил - ДЗ сработало как надо...
- вот они и разбиты, мож ещё кто-нибудь и "добавил"/например снайпера/...

..а вот про №538/вчера с устатку недоглядел/ -
#
На фото слева направо наводчик Чураков Алексей,механик-водитель Цветков Игорь и я Ахмадеев Евгений.Вопрос про №550 Смирнов Евгений не на ней служил?
- т.е. со слов Евгения Ахмадеева получается, что в центре с медалью - механик-водитель Игорь Цветков, а не командир ТВ 2ТР 133 ОТБ Сергей Ударцев..
#
хотя похож очень...

#
- бойцы 2 ТР 133 ОТБ, апрель 1995г. (фото Е. Ахмадеева)
SDolgushin в 04.12.2014 - 20:59
- вот они и разбиты, мож ещё кто-нибудь и "добавил"/например снайпера/...

как-то ровно стекло у осветителя разбилось, вот и подумалось - может по центру грязь вытерли. А командирский фонарь похож на разбитый.
