Trumpeter 1/35 SA-2

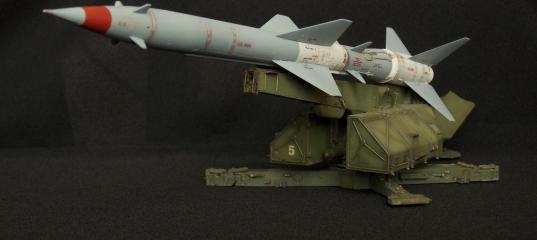

Всем доброго времени суток. Представляю Вашему вниманию модель пусковой установки СМ-63 и размещаемого на ней изделия.


Вкратце расскажу отдельно о пусковой и о самой ракете (ЗУР). При сборке пусковой проблем не возникало, да и сама сборка ПУ можно сказать доставила мне удовольствие. Из проблемных зон можно выделить следующие:

  1. опорный диск газоотражателя (от пресс-формы остались две круглые впадины);
  2. внутренние стенки левой и правой станины (при приклеивании передних стенок проступает щель примерно 0.8.-1мм);
  3. верхняя часть стрелы (при ее стыковке с боковыми стенками направляющей образуется щель 0,3мм, небольшая но неприятная).

Вышеуказанные неприятности легко исправляютя при помощи шпатлевки и мелкой наждачной бумаги. Про точность материальной части ПУ СМ-63 судить не буду т.к. иметь дело с данным типом ПУ мне не приходилось, видел я их только в списанном состоянии. На вскидку отмечу что у качающейся части (стрелы),левой и правой станины все вроде бы на месте.

По основанию с горизонтирующим устройством, а также газоотражателю судить не берусь.  :-(

Trumpeter 1/35 SA-2 Trumpeter 1/35 SA-2 Trumpeter 1/35 SA-2 Trumpeter 1/35 SA-2

Красилась ПУ в тамиевский акрил + смывка+фильтр, поверх все задуто тамиевским акриловым матовым лаком. Одним словом как всегда, ничего особенного. Для себя решил нанести номер ПУ в составе СНР. Для чего так мы делали?.... кому интересно пишите обязательно отвечу. (кто захочет сие сделать в С -75 не забывайте что номер может быть только от 1 до 6 ти. , в С-125 при четырех балочной ПУ от 1 до 4-х, в С-300 там есть где разгуляться :)).

Собственно изделие

Собирал я его не в первый раз и как всегда все те же грабли, а именно часть ПРД (порохового ракетного двигателя) в месте крепления с маршевой частью на одном из креплений видимо недолив или брак и как следствие при склеивании ракета стоит «горбом» . Маршевая часть в области бака «О» (окислителя) , агрегатный отсек - непонятные выпуклости в виде облоя. Все конечно исправляется наждачной бумагой, но немного неприятно. Так же не понравилось то, что замки рулей и небольшие палочки на торцевой части маревой ступени (магниевые ленты при помощи которых все это хозяйство и держится в реале) очень тонкие, а вот питатели вместе с литником довольно толстые. Я одну деталь, как ни старался все таки сломал :( . Матчасть изделия 11Д я не знаю, оно такое древнее, что в живую застать не успел. Посему решил для себя покрасить, как красили изделия типа 20Д (нравятся еще и 15Д). Для этого пришлось внести небольшие изменения в матчасть. Убрал регулируемую грушу в сопле ПРД и элероны на двух стабилизаторах. Сразу скажу честно, что внешняя топливная система на ракетах 11Д и 20Д имела отличия, но вносить изменения я не решился, а ограничился окраской. Можно конечно много рассуждать об отличиях, но не судите строго. Возиться с расшивкой и переделыванием декалей увы не в моих силах. :(

Trumpeter 1/35 SA-2 Trumpeter 1/35 SA-2 Trumpeter 1/35 SA-2 Trumpeter 1/35 SA-2 Trumpeter 1/35 SA-2

При нанесении декалей необходимо иметь выдержку и мужество, одно порадовало – не рассыпаются, наносятся и держатся уверенно. Краска тамия акрил + лак, смывкой поднял эксплуатационные подходы и позиции ( это лючки , крышечки, пробки горловин, дренажные отверстия ну и т.д) тем самым сымитировал на них смазку. За модель я могу поставить 3.9 если сравнивать с драгоном (довелось собирать Т-34-85 для товарища).

Кому интересно осмелюсь предложить симулятор ЗРК С-75 (да и не только)... качайте, устанавливайте. И удачных Вам стрельб! ;) Если что пишите, обязательно помогу.





» Информация о статье
5Ж53В в 14.01.2014 - 01:13
Всем огромное спасибо за одобрения и замечания. Пишите, хоть сам мат часть повторю ;) с уважением :)

#

Добавлено спустя 24 минуты 19 секунд:

Да Вы правы :) управление начиналось после отделения ПРД. Отделялся ПРД, потом задержка на время захвата ждущими стробами СНР ( блок ФР - радиоуправления и радио визирования ракеты бросал кодовые тройки ) и ПОГНАЛИ как говорят. :) Элероны препятствовали моменту крена. Помните !.... команды управления ведь передавались и управление проходило в "Х"-образной плоскости. ( БОРОЛИСЬ С ЭФФЕКТОМ СКРУЧИВАНИЯ КООРДИНАТ) Т.Е. если имеем крен - и БОЛЬШИЕ угловые перемещения цели (маневр, особенно в вертикальной плоскости), а метод наведения "УПР" или "К" есть шанс зацепить верхушки близ лежащих деревьев. Особенно проявлялось при стрельбе в ближнюю зону при большом параметре движения цели. После доработали АП (автопилот) плюс ввели компенсационные составляющие в команды управления вырабатываемые самой СНР - кабина АВ (система выроботки координат СВК). Ну.. вспомнили? :) Примерно так...
vici-65 в 14.01.2014 - 01:14
Тема: Trumpeter 1/35 SA-2
Модель мне понравилась! аккуратно и с душою сделана.

Поповоду мат. части:

1. Внешне отличить ПУ СМ-63 от СМ-90 нельзя. Сделаны в одном корпусе. Отличие внутри. Более мощные двигатели приводов и распайка разъема ОШ-10(СМ-90) для всех типов ракет от 13Д до 5Я23 включая 15Д и 5В29.

2. По ракете: Покраска все ракет в СССР была одноцветной-серой(мышиный цвет) или серебристо-серый, за исключением 15Д и 5В29-в белый цвет красились ПРД, агрегатный отсек и отсек БЧ. На рекетах 15Д и 5В29 не было передних дестабилизаторов.
С модификации 13Д по правому борту ракеты шел трубопровод горючего. С модификаций 20Д был изменен жгут подрыва пиропатронов ПРД и от ПРД ко II-й ступени шла трубка отбора газов ПРД, для раскручивания турбины ЖРД(когда отказались от жидкости И).
Если автор решил делать 20Д, то надо было сделать 4 приемные антенны РВ.

По поводу пигмента имитации следов газов на газоотражателе: в боевом дивизионе после боевых стрельб на полигоне ВСЯ стартовая батарея чистит и краситгазоотражатели, направляющая также чистится красится (боковые поверхности) верхняя часть направляющей также чистится от копоти гари и смазывается тонким слоем ЦИАТИМа для плавного скольшения роликов ПРД и опорного бугеля ракеты по навравляющим.
5Ж53В в 14.01.2014 - 01:57
Дестабилизаторы ДА... отсутствовали фото могу выложить. Уважаю Ваше мнение, замечания и знания. Но сам многое подзабыл :( СМ90 и СМ 63 отличия есть даже визуальные лично фоткал :) смотрим внимательно.. думаем :)


# # # #

Добавлено спустя 3 минуты 7 секунд:

По поводу изделия я ж писал, что в корне переделывать не в моих силах ;) ограничился минимумом. Но черт возьми приятно пообщаться со знатоками мат части ;)

Добавлено спустя 7 минут 27 секунд:

О цвете ....
# # # # #
# # #
где какое изделие Вы и без меня знаете . 15Д здесь нет :( #

Добавлено спустя 5 минут 5 секунд:

#
а вот собственно и я, курсант 3-го курса :)

Добавлено спустя 13 минут:

Да еще признаюсь что на сколько мне не изменяет память (я потворюсь что не сталкивался с СМ63 - боевыми) Romario прав .... стрелять этими ЗУР с даной ПУ нельзя :(
vici-65 в 14.01.2014 - 02:02
Управление ракетой командами К1 и К2 (в Х плоскостях). В АП имеется два 2-х степенных демпфирующих гироскопа и один 3-х степенной. первые удерживали ракету в Х плоскости, а третий запоминал ось ракеты и не давал ей крутиться вдоль своей оси.

Команда К4 дальнего взведения РВ и согласования диаграммы направленности РВ с областью разлета осколков.

Команда К3 подрав БЧ.

Основные методы наведения ЗУР:

1. Три точки
2. Упреждения
3. Метод К (по низколетящим целям)

Обнаружение, сопровождение и стрельба по цели ведется в режимах узкого луча. широкого луча и совмещенного.

Сопровождение цели операторами ручного сопровождения осуществлялась в режимах: ручного сопровождения с ручным подслеживанием, ручное сопровождение с автоматическим подслеживанием и автоматическое сопровождение с автоматическим подслеживанием.

Боекомплект ЗРДн 24 ракеты.

Обстреливает все ЛА, АДА, наземную технику и корабли.

Зоны поражения ЗРК С-75М3 "Волхов":

Нижняя граница - 30м
Верхняя граница по ЛА - 30 км, по АДА - 35
Ближняя зона поражения 5 км
Дальня зона поражения на активном участке для 5Я23-40 км, для всех 20Д - 43 км, на пассивном участке (кроме 13 Д, 20Д, 20 ДА) - 55 км.

При стрельбе ракетами разных модификаций первой стреляют ракетой типа 20Д, ДА, ДП, ДС, ДУ, 20ДСУ а затем 5Я23. Разные скорости полета. У 5Я23 скорость меньше.

Срок проверки бортовой аппаратуры : в режиме ОГ-1 год. в режиме ПГ-1,5 года. в режиме ДХ-2 года. Срок эксплуатации ракет 20Д и 5Я23 -30 лет.
vici-65 в 14.01.2014 - 02:02
Управление ракетой командами К1 и К2 (в Х плоскостях). В АП имеется два 2-х степенных демпфирующих гироскопа и один 3-х степенной. первые удерживали ракету в Х плоскости, а третий запоминал ось ракеты и не давал ей крутиться вдоль своей оси.

Команда К4 дальнего взведения РВ и согласования диаграммы направленности РВ с областью разлета осколков.

Команда К3 подрав БЧ.

Основные методы наведения ЗУР:

1. Три точки
2. Упреждения
3. Метод К (по низколетящим целям)

Обнаружение, сопровождение и стрельба по цели ведется в режимах узкого луча. широкого луча и совмещенного.

Сопровождение цели операторами ручного сопровождения осуществлялась в режимах: ручного сопровождения с ручным подслеживанием, ручное сопровождение с автоматическим подслеживанием и автоматическое сопровождение с автоматическим подслеживанием.

Боекомплект ЗРДн 24 ракеты.

Обстреливает все ЛА, АДА, наземную технику и корабли.

Зоны поражения ЗРК С-75М3 "Волхов":

Нижняя граница - 30м
Верхняя граница по ЛА - 30 км, по АДА - 35
Ближняя зона поражения 5 км
Дальня зона поражения на активном участке для 5Я23-40 км, для всех 20Д - 43 км, на пассивном участке (кроме 13 Д, 20Д, 20 ДА) - 55 км.

При стрельбе ракетами разных модификаций первой стреляют ракетой типа 20Д, ДА, ДП, ДС, ДУ, 20ДСУ а затем 5Я23. Разные скорости полета. У 5Я23 скорость меньше.

Срок проверки бортовой аппаратуры : в режиме ОГ-1 год. в режиме ПГ-1,5 года. в режиме ДХ-2 года. Срок эксплуатации ракет 20Д и 5Я23 -30 лет.
andrusha79 в 14.01.2014 - 10:29
Ну.. вспомнили? :) Примерно так...

Скорее, посмотрел с другой стороны. Я эту ракету как будущий конструктор изучал :smile:

Добавлено спустя 21 минуту 54 секунды:


P.S. К сожалению мало ПВО делают, я что-то кроме косячного (по рассказам) ЗРК "Куб" и не припомню ничего...
Usatiymen в 14.01.2014 - 10:33
Тема: Trumpeter 1/35 SA-2
Красиво и аккуратно!
5Ж53В в 14.01.2014 - 20:26
Тема: Trumpeter 1/35 SA-2
СПАСИБО ВСЕМ ЗА ТЕПЛЫЕ ОТЗЫВЫ! Да Вы правы в 35-ом масштабе выбора почти нет. А в 72-ом детализация мне не особо нравится, да и вообще, не для моих рук он :)

Добавлено спустя 11 минут 46 секунд:

Вот тут утверждали что боекомплект на зрдн 24 ЗУР. Хочу поспорить, что для С-75 БК содержащийся в зрдн 12 ЗУР
Alex.Zharov в 09.02.2015 - 20:11
Тема: Trumpeter 1/35 SA-2(#6986) - обсуждение
Alex.Zharov в 24.03.2015 - 22:22
Тема: Trumpeter 1/35 SA-2
И не лень же было столько писать?!!!Последний из могикан!!!!! А я думал что последним КИПСовиком в ВС РФ буду!!!!! Но сразу видно,что не Орджо заканчивали....По правому борту ракет 20Д и 5Я23 идет трубопровод окислителя,и на этих же ракетах нет бака "И" только потому , что топливо стало двухкомпонентным.На ракетах 11Д и13Д турбонасосный агрегат раскручивался газами от пиростартера со своей маленькой пороховой шашкой (размером с пластиковую бутылку 0,33)А еще на модели с деками небольшой косяк-таблица(трафарет)(дека #11) должна быть на левом борту между рулями на месте текста красного цвета,а текст-на правом борту...
