СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г.

Георгиевская церковь – одна из старейших деревянных церквей, сохранившихся на территории Руси. Черноризцы, приплывшие пять столетий назад на Юксовское озеро, с молитвой и надеждой на промысел Божий опустили в прозрачные воды топорище и стали ждать, к какому берегу его прибьет. Так на восточном берегу Юксовского озера появился этот святой храм. В некоторых старых документах сохранилась дата, которую принято считать временем строительства Георгиевского храма - 1493 год.

СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г.
Работа над проектом началась больше года назад, когда на глаза мне попалась запись из ЖЖ Ивана Землякова посвященная посещению данного храма. Автор не только опубликовал фотографии церкви и ее рисунки, но и рассказал ее историю и провел архитектурный анализ с реконструкцией внешнего вида. Именно реконструкция и привлекла внимание, после чего было решено что макету – быть!

Почти год понадобился на разработку компьютерного макета и запуск в производство, и вот, полтора месяца назад, аккурат ко дню моего рождения коробка с первой партии у меня дома. Оставшиеся до появления этой статьи время было потрачено на сборку модели.

Коробка весом 800 грамм набита как обычно деревянными бревнышками, рейками, травлением и как всегда подробной документацией с цветным буклетом. Все это богатство проложено пузырчатым полиэтиленом, как говорится – «во избежание». В качестве новинки можно рассматривать появление лемеха выполненного путем лазерной резки шпона. Надо отметить что теперь модели памятников деревянного зодчества из-за своих размеров преимущественно будут изготавливаться в масштабе 1/72. В 1/60 ну уж очень большие выходят...
СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г.
СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г.

Сборка не представляла собой затруднений, все досконально расписано, а точнее разрисовано в инструкции на 40 страниц. Все бревнышки перед сборкой были зачищены от заусенцев и пропитаны слабым раствором битумного лака на уайт-спирите для придания вида немолодого дерева. После чего они достаточно быстро собирались в сруб. Обязательно надо пользоваться угольником для контроля вертикальности – церковь высокая (34 см.) и уедет набекрень только так. Небольшое гуляние бревен туда-сюда оставлял специально, наши предки не на ЧПУ бревна выпиливали :) Опять же, для того чтобы не завалить стены - сделал две сборки (нижняя, включая окна и верхняя), которые склеил только под самый конец, перед установкой скатов. На фотографиях видно это место. Вставляя окна сделал отступление от инструкции - вместо наличников снял около 1 мм. с бревен вокруг окна, получилось даже лучше чем думал. С дверью надо было поступить также, но было уже поздно.
СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г.
Пожалуй, самое сложное в этой модели – изготовление резных столбов галереи. Наверное, даже не сложное, а долгое – в комплект добавлен шаблон из металла, который поможет в разметке столбов. Резал я их очень острым ножом, сперва размечая основными линиями со всех сторон, а потом, вынув из шаблона срезал лишнее.
СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г.
При установке шейки главки еще раз отошел от своей же инструкции и установил ее не скаты, предварительно сделав V-образный вырез в шейке, а пропилив пазы под слеги, а вырезы сделал как раз в скатах. Так получилось намного крепче и без риска запороть шейку. Небольшие зазоры, которые неизбежно появились при этом - замаскировал лемехом.
СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г.

В самом конце решил обработать церковь льняным маслом - результатом доволен. Однако поскольку галерея была уже закрыта, подобраться к скамьям кисточкой уже не получилось, пришлось оставить как есть. Впредь умнее буду :)

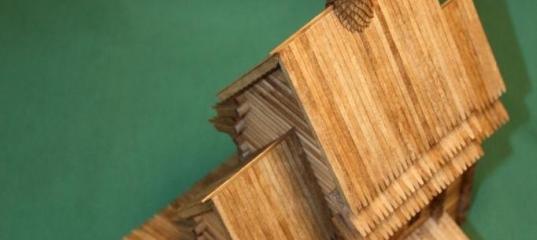

Немного не доволен как лег лемех на маковку, но пока не представляю как сделать красивее и точнее.А на бочке, напротив - по моему очень хорошо вышло.
СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г.
СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г.СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г.
СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г. СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г.

На этом все.

СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г.
Всем мира!
С Наступающим, и удачи в моделировании!

PS. Выражаю благодарность Ивану Землякову за помощь в разработке модели и Вадиму Соколовскому за сам набор!
PSS. Фотографии настоящего храма и рисунок – Ивана Землякова.
PSSS. Почему макет выглядит совсем не так, как реальный храм, и не совсем так, как на рисунке - можно узнать или из блога Ивана, или из буклета вложенного в набор :)

» Информация о статье
Serega71 в 28.12.2013 - 21:12
Тема: СВ-модель 1/72 Георгиевская церковь. ...(#6912) - обсуждение

Гена. поздравляю! Грандиозная работа! Учитывая что всё проделано с чистого листа,-грандиозно вдвойне! С льняным маслом здорово получилось. оживило дерево. Чем тебе лемех не угодил? По моему хорошо вышло.
Что в планах? Или решил отдохнуть от деревяшек?
BAV в 30.12.2013 - 09:35
Тема: СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г.
ЗдОрово!
Krokogen в 01.01.2014 - 14:49
Спасибо ;)
Что в планах? Или решил отдохнуть от деревяшек?
Ну сейчас динайн закончу и танк какой-нить и буду дальше проектировать дерево ;)
Ltl в 02.01.2014 - 03:35
Тема: СВ-модель 1/72 Георгиевская церковь. ...(#6912) - обсуждение
На мой взгляд лемех всё же для 72 масштаба - переразмерен -слишком крупный
Krokogen в 02.01.2014 - 13:49
На мой взгляд лемех всё же для 72 масштаба - переразмерен -слишком крупный
Совершено верно! Однако сделать детали лемеха меньшего размера в условиях серийного производства - задачка не самая простая. Допустим лазер сможет сделать что то похожее на лемех шириной 2мм, но толщину менее 0.6 у шпона сделать не выйдет. Тогда получится что на окончании детали толщина будет больше ширины :) Ну собственно и приехали.
В 72 масштабе разве что из бумаги будет выглядеть масштабно, но не красиво.
Serega71 в 02.01.2014 - 16:33
Спасибо ;)
Что в планах? Или решил отдохнуть от деревяшек?
Ну сейчас динайн закончу и танк какой-нить и буду дальше проектировать дерево ;)
Ясно. Это радует. Я правда сейчас больше наблюдатель, нежели моделист. Новая должность на работе, совсем свободного времени не оставила. Часовню правда закончил, но никак фотосессию не устрою, то погоды нет, то на работе. Сейчас дуббель-шлюпку Меланиевскую домучиваю. Уже 4-й месяц... :oops:
Artico в 10.01.2014 - 23:45
Тема: СВ-модель 1/72 Георгиевская церковь. Юксовичи 1493г.
Замечательно!Подскажите -а где можно приобрести такое чудо?
Krokogen в 10.01.2014 - 23:47
Замечательно!Подскажите -а где можно приобрести такое чудо?
Спасибо.
Да практически в любом крупном нашенском интернет магазине моделей.
Более подробно тут: http://vk.com/topic-53799544_28272025
