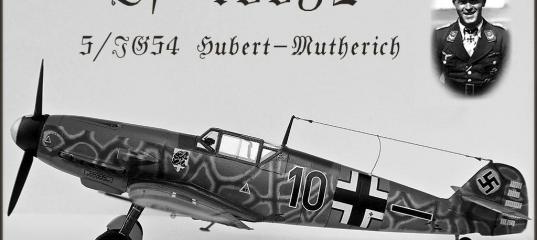

Звезда 1/48 Bf-109F2, 5/JG54 Hubert Mutherich

Лучшие статьи

1/48 Су-27П бортовой 83 красный RF-91911 конверсия из PLA J-11B

Звезда 1/48 Су-25

Звезда 1/48 ЛаГГ-3 66 серии

ARK models 1/48 Ла-9

Звезда 1/48 Як-1Б - красное на черном

Доброго времени суток, уважаемые коллеги! Позвольте представить свою очередную модель легендарного самолета Bf-109, одного из тех прототипов, чья модель должна быть на полке каждого моделиста. Тем более, что мимо набора отечественной фирмы «Звезда» в 48-м масштабе пройти невозможно;-) Модель строилась в рамках ГБ «Luftwaffe 1933-1945»

Прототип

Самолет Bf-109 по праву можно считать символом германской авиации. Изящный самолет с характерной формой остекления кабины и убирающимися наружу шасси, повсеместно называли «Мессершмитт» по фамилии его создателя Вилли Мессершмитта. Претерпев множество модификаций, Bf-109 в течении 20 лет оставался на вооружении ВВС различных стран.
В наборе «Звезды» представлена модель истребителя модификации F-2. Описывать технические особенности прототипа не имеет смысла, подобной информации в сети и на полках книжных магазинов предостаточно.
Многообразие камуфляжных схем немецких самолетов поражает. Хотелось видеть свою модель в интересном и сложном окрасе. И такой вариант нашелся в комплекте декалей от «Authentic Decals». Выбор пал на самолет Штаффелькапитана 5/JG54 Хуберта Мюттериха , с характерным для этой эскадрильи «мраморным» камуфляжем.

Модель

Набор 4802 от «Звезды» известен, наверняка, каждому. В свое время эта модель стала сенсацией и взбудоражила модельное сообщество.
Кроме того, в работе был использованы следующие дополнения:
1. Декаль 48-36 «Эксперты Люфтваффе на Восточном фронте» от т «Authentic Decals»;
2. Набор смоляных деталей 48002 от «Кмплект ЗИП» (выхлопные патрубки, воздухозаборник нагнетателя и лопасти винтов);
3. Набор фототравления для детализации кокпита FE-508 от «Eduard»
Осмотрев пластовые детали, обнаружил весьма досадный дефект. Верхняя часть левой консоли крыла была сильно деформирована. Поначалу был в шоке, и думал уже, придется покупать новый набор. Но потом, поразмыслив, и решив, что терять нечего, решил исправить.
Прижал деталь к металлической линейке с помощью прищепок (благо пластик очень податлив) и пролил все это кипятком. После остывания, деталька приняла почти идеальный вид.

Далее был собран кокпит с использованием Эдуардовского травления и собственных доработок:

Сборка планера прошла быстро и гладко. Детали неплохо стыкуются между собой, капоты двигателя собрались без щелей. Заранее изготовил из палочки от «Чупа-Чупса» имитацию огневых труб в пулеметных портах, установил на место уже окрашенные выхлопные патрубки и замаскировал их. Многие моделисты жаловались на плохую стыковку крыла с фюзеляжем. У меня здесь особых проблем не возникло. Вначале приклеил левую часть, правая при этом не сходилась на доли миллиметра, и чтобы не искажать угол V крыла вставил в щель полоску пластика от доширака, пролил все Тамиевским супертекучим клеем и поставил под пресс сохнуть. Для этого использовал три книги, на две из них опер консолями модель, а третьей придавил сверху фюзеляж. Доделал мелочевку в кокпите, установил фонарь. Задняя часть фонаря никак не хотела садиться на место без ступеньки сверху, пришлось подтачивать. Но все равно немного выпирает вверх. Сделал швартовочные петли на законцовках снизу. В итоге, при сборке пришлось пользоваться только жидкой Тамиевской шпаклевкой, которой заливал многочисленные утяжины и неровности. Выравнил все стыки шлифованием шкурками различной зернистости и загрунтовал стравленной из баллона Тамиевской грунтовкой.

Окрасочные работы

Нанес «прешейдинг» черным полуматовым. Задул ниши шасси и внутренние поверхности предкрылков и закрылков в RLM-02, закрыл их масками из Тамиевского скотча и поролона. Затем закрасил нужные места в RLM-04. Базовый RLM76 накрасил Ганзовской нитрой, "червяков" и пятна рисовал Ганзовским акрилом аэрографом от руки. Было страшно впервые делать такие достаточно сложные манипуляции с аэрографом, права на ошибку здесь не было и если что-то пойдет не так, придется перекрашивать все. Конечно, получилось не совсем так, как хотелось, что-то удалось исправить, на что-то просто закрыл глаза. Все-же это первый опыт рисования аэрографом камуфляжа от руки. Границы цветов на верхних плоскостях сделал размытыми с помощью колбасок из офисного пластилина.

Декали

Все как обычно: футура, декаль, футура… Декаль от Аутентика мне досталась «не первой свежести» и имеет очень хрупкий лаковый слой, который начинает разрушаться практически сразу, как только попадает в воду. Если на крупных элементах мне удалось справиться, соединяя достаточно большие куски (и то, местами края крошились, потом пришлось подкрашивать), то мелкие заставили изрядно помучиться. Например, балки побед на левой стороне киля удалось как-то сложить из 10 кусочков, на левой же стороне перевести декаль так и не удалось, этот элемент рассыпался на тысячи мелких осколков. Пришлось позаимствовать победы у Филиппа. Аналогично рассыпались красные пунктирные линии для крыла.

По совету коллег, пунктиры на крыле накрасил по маскам. Как оказалось это не так сложно, и наверное стоило бы кресты тоже накрашивать подобным образом.
Далее поработал над стойками шасси - добавил элементы гидропривода тормозов. Натянул антенну из нити для бисероплетения. В качестве изоляторов использовал вытянутые на игле конусы из доширака. Изолятор в фюзеляже – трубка от «Чупа-Чупса».

Собрал воздушный винт с коком и окрасил. Первый вариант окраски меня не удовлетворил и был смыт, со второго раза вышло вполне номально.
Сделал смывку жидкостью MIG Neutral Wash и слегка оттонировал Тамиевской эмалью Smoke. Нагар изобразил смесью пигментов черного и коричневого цветов.
Готовую модель задул Тамиевским акриловым полуматовым лаком, снял маски с фонаря и собственно – готово:

В заключение, хочу поблагодарить всех, кто помогал мне при постройке этой модели, всех, кто делал замечания и указывал на «косяки». Спасибо вам, ваши комментарии для меня очень важны!
Долго думал, стоит ли выкладывать статью в таком виде? Хотелось сначала устранить хотя бы самые заметные недочеты, на первом месте среди которых – это неверно переведенные эмблемы группы. Но поскольку поиск нужной декали затягивается, то я сказал сам себе: либо я напишу статью сейчас, либо уже никогда! А коли подвернется декаль с нужными эмблемами, то переделаю и выложу вдогонку
С уважением, Виталий.

Просмотров: 6632
Опубликовано: 29.1.13 07:00

» Автор
Geophysicist
Опыт:	2800
Репутация:	+249

Звезда 1/48 Bf-109G6 Alfred Grislawsk

Звезда 1/48 Bf-109F-2 - просто фриц

Zvezda Bf.109 G-6 1/48 - Отбой фанатизму

Звезда 1/48 Bf 109G-6

Звезда 1/48 Bf-109F2 - Просто Фридрих

Конверсия Звезда/Vector 1/48 Bf-109G-2

Eduard, Звезда 1/48 Bf.109G-6 - Трое из ларца...

Звезда 1/48 BF-109F-4

Geophysicist 29.01.2013 - 19:26

omega
Олег, спасибо! Внимание вождей особено ценно! :grin:
мало уделено видимой мелочёвке в кабине типа ручек на форточках, ручки открывания кабины и пр.
Каюсь, для меня манипуляции с прозрачными деталями вызывают жуткий страх. Ручку открывания фонаря я приклеивал, но в какой-то момент она сгинула в неизвестном направлении, а повторять уже не стал. Кстати, откидная часть фонаря не приклеена, и может еще открою и доработаю, если вдохновление прибудет... :mrgreen:
С антенной не знаю, пробовал нитку от бантика - показалась тонковата, проволоку натянуть не возможно, а вот нить для бисера понравилась.
А с трубами всеже лучше, без них пустота заметна, хотя присматриваться вживую все равно не кому...

Скоро на Скале соберётся весь JG54 Эх, силища :mrgreen:
Вот бы собрать их всех за один стол :roll:

Карабас-Барабас 29.01.2013 - 21:39
Тема: Звезда 1/48 Bf-109F2, 5/JG54 Hubert Mutherich

Вот это мне нравится! И модель, и статья!

adlersieg 29.01.2013 - 23:20

Отличная модель, Очень понравилось!
Сам являюсь фанатом интересных камуфляжей, и когда то строил Филю в 72м, много было непонятного, но благодаря коллегом(особенно большое спасибо Владимиру ака СTS, Мансуру и Владимиру ака zzz)немного разобрались в вопросе. Вот картинка(правда с тех пор модель успела обзавестись желтыми ЭБО на стабилизаторе и киле)

Короче, от меня +1!

Geophysicist 30.01.2013 - 01:49

Карабас-Барабас, adlersieg Спасибо!
adlersieg, к сожалению не знаю имени, стройку Вашу смотрел, мне Ваш мессер тоже очень нравится, и деталировка лучше и это в 72!

Добавлено спустя 2 часа 4 минуты 7 секунд:

Друзья, не хочется создавать новую тему, спрошу здесь. Тем более, что вопрос возник из-за сабжа.
Мой сосед, большой фанат игры "Ил-2" и немецкой авиации, попросил продать ему моего мессера, на что получил мое категоричное - нет! Во первых, я понятия не имею сколько такая модель может стоить, во вторых, вложенного с любовью труда просто жалко.
И чтобы не расстраивать человека, пообещал ему сделать подарок ко дню рождения. Пожелал он Fw190D-9... :roll:
Собственно вопрос. Подскажите, какую модель приобрести для сборки Доры?
Что бы хотелось мне:
Качественный пластик, возможность быстрой изкоробочной сборки. Масштаб значения не имеет, хотя желательно не 48, чтобы не возникло соблазна оставить себе :mrgreen: Интересно 32-й попробовать, но дорого...
Полное соответствие оригиналу не требуется, достаточно похожести.
В 32-м кажется только Hasegawa, в 48-м Tamiya и Eduard, а про 72-й вообще не знаю.
Прошу высказать свои соображения.

Leka 30.01.2013 - 04:24
Тема: Звезда 1/48 Bf-109F2, 5/JG54 Hubert Mutherich

Работу Вашу просмотрела с удовольствием! Красивая машина вышла.
"...олное соответствие оригиналу не требуется, достаточно похожести.
В 32-м кажется только Hasegawa, в 48-м Tamiya и Eduard, а про 72-й вообще не знаю.
Прошу высказать свои соображения..."
- Если брать от Эдуарда,то соблазн оставить обязательно возникнет(про Хасю да же молчу!)
А в 72, так и на форуме много есть,стоит только поискать.Выбор как мне кажется довольно богат.Удачи.

Geophysicist 30.01.2013 - 07:25

Leka
Спасибо, Алена! От девушки вдвойне приятно похвалу слышать :grin:
Если брать от Эдуарда,то соблазн оставить обязательно возникнет(про Хасю да же молчу!)
Эх, не видать моему соседу фокера в 48-м, точно себе оставлю :mrgreen:
Немного поизучав вопрос осталось два претендента:
Хочется все же 32-й попробовать
Нигде не смог найти как выглядит этот кит при сборке "из коробки", чувствую, что захочется заняться деталировкой, а времени нет...
Или вот, дешего и сердито , скорей всего на нем и остановлюсь.

adlersieg 30.01.2013 - 13:55

Или вот, дешего и сердито http://www.hobbyeasy.com/en/data/16551.html, скорей всего на нем и остановлюсь.

тут вы угадали, Тамия делает лучшую Дору в 72м масштабе в плане собираемости и копийности

Geophysicist 30.01.2013 - 16:00

тут вы угадали, Тамия делает лучшую Дору в 72м масштабе в плане собираемости и копийности
Спасибо!
Да я и не угадывал в общем то, при всем богатстве выбора, выбора то и нет...

Geophysicist 09.02.2013 - 16:55

Кстати, только сейчас заметил. Почему тема обсуждения моей модели находится в разделе "Общие вопросы", а не в "Самолеты Германии до 1950 - Messerschmitt" например? Так и должно быть? Просто, когда я хочу посмотреть информацию по какому либо конкретному типу техники, я иду в соответствующий раздел и считал это логичным...

Geophysicist 15.03.2013 - 00:19

Не давали мне покоя досадные косячки в модели, и вот сегодня сделал некоторые исправления, которые описал в теме о постройке: . Дублировать здесь наверное не стоит. Только пара фоток:
