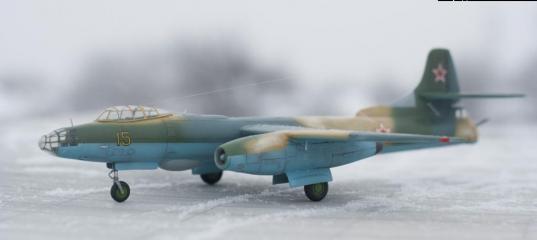

Contrail 1/72 Ту-14Т - Последний из могикан

Всю постройку можно посмотреть здесь . Модель представляет собой вакуумоформовочные листы, остекление также «вакушка», стойки шасси – белый металл. Декаль – в топку. Производитель Contrail, Великобритания. Сколько лет набору, боюсь предположить, хотелось собрать именно этот прототип, для коллекции, кинул клич в фарцовке. Ничего, кроме вакушки мне предложить не смогли, так как в пластике таких моделей нет. Решил брать, так как всяко лучше вакушку собрать, чем с нуля пилить.


С вакуумом имел дело впервые, поэтому сравнивать не с чем. Листы из довольно мягкого полистирола, легко обрабатываются. Расшивка внешняя, настолько убогая, что язык не поворачивается таковой ее называть. Геометрия более менее нормальная, использовал чертежи Юргенсона, кроме двигателей и длины фюзеляжа. При сборке модели преследовал несколько целей. Во-первых, это новый для себя вид творчества – сборка вакуумной модели. Во-вторых, получить опыт изготовления более-менее крупных самодельных деталей. Ну и, наконец, получить практически эксклюзивную модель в свою коллекцию.

Миллиметры я никогда не ловлю. Исправляю только сильно бросающиеся в глаза косяки, а их предостаточно. Было принято решение двигатели изготовить самостоятельно, полностью заново сделать кормовую кабину стрелка, все стойки шасси, удлинить фюзеляж (вставка почти 2см!), сделать новый руль направления. По хорошему нужно было еще и остекление кабины пилотов заново выгнуть, но поленился.


Работа началась! Повырезал все детали из листа, кроме колес шасси. Начал подгонку. Полностью с нуля сделал кабину пилота. Фюзеляж удлинял при помощи кусков сыростирола от упаковки сметаны.


Изготовление двигателей решил выполнить по необычной технологии. Материал на пробу мне подогнал один мой товарищ моделист-самодельщик Стас Коробков. По его же технологии делал детали. Берется листовой ПВХ. Желательно самый толстый (10мм). Достаточно пористый и мягкий материал, очень хорошо подвергается обработке. По чертежам вычерчиваю контур, по контуру вырезаются заготовки, которые затем склеиваются до нужной толщины детали. Клеится только супер клеем. Затем наждачкой/напильником/дремелем-шлифмашинкой обтачивается до нужных обводов. Но нужно быть предельно осторожным, так как одно неловкое движение и получаются глубокие вмятины-борозды. Там где подкосячил, исправлял автомобильной двухкомпонентной шпаклевкой.

Расшивку можно аккуратно нарезать прямо по детали, но мелочевку лучше дополнить фольгированым скотчем – эффект гораздо зрелищнее, особенно всякие лючки. Кстати, расшивка хорошо нарезается и по автомобильной шпаклевке. Полости выбираются бормашинкой – ниши шасси, воздухозаборники, сопла. После всего очень важно тщательно прогрунтовать заготовку даже несколько раз, чтобы скрыть мелкие дефекты. Крупные косяки заново правились шпатлевкой.


Всю расшивку полностью сточил и нарезал новую. Руль направления делал заново из листового полистирола. Кабину стрелка и турель отпилил и сделал полностью заново. Но уже когда было почти все готово нашел в загашниках новую готовую турель, подозреваю, что от Ту-16 или Ил-28. Пришлось вырезать то, что я там накуролесил и впихивать новую. Может конечно не очень копийно, но смотрится гораздо лучше того, что было.

Стойки шасси делал полностью заново. За основу брал медицинские иглы разных диаметров, литники, проволоку. Колеса шасси – от доноров из закромов, даже не знаю от чего, подбирал по диаметрам. В носовой части добавил пушки из игл. Добавил по поверхностям лючков из фольги. Вырезал иллюминаторы по бортам. БАНО сделал из кусков цветного оргстекла.


По окраске все стандартно. Грунтовка, першейдинг. Красил акрилом Хо-ма. По цветам фигня вышла. Об этом косяке знаю, но было лень перекрашивать всю модель. Смывка МИГовская, тамиевская пудра. Декали – сборная солянка. Нашел даже б/н 15 северного флота, аэродром Североморск-1. Мелочевку (антеннки) взял частично из запасов, частично из литников. Тросовая антенна из тянутого литника.


В общем, как-то так. На постройку ушло чуть больше полугода. Считаю результат удовлетворительным. Можете пинать=) Приятного просмотра:-D

P.S. Backstage:
