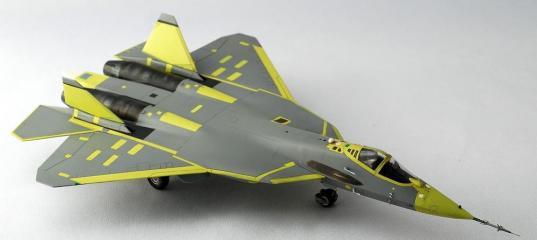

Resin magazin 1/72 ПАК ФА Т-50

ПАК ФА Т-50. Про этот самолет, наверное, знает сейчас весь мир. Не смотря на то, что до серийного производства ещё ого-го как много. Модель сделали уже несколько фирм. И вот первая была сделана новой, под названием Resin Magazine. Мне досталась вторая отливка. Собирал я её в «авральном» режиме, сразу же с отливкой, в течении пары недель. Не сейчас, но всё-таки решил показать эту модель и на этом сайте.

Resin magazin 1/72 ПАК ФА Т-50

Кабина состоит из ванны, кресла, приборной доски, ручки управления и боковых панелей. Поскольку самолет ещё «секретный», оборудование ёё, взято «по теме». Даже приборная доска имеет конструкцию больше похожую на доску самолета предыдущего поколения. С панелью механических приборов посередине. Хотя в открытой печати прошла информация, что будет только два крупных монитора. Я взял на себя смелость и самостоятельно переделал приборную доску. Кресло оставили К-36, хотя на новом самолете стоит изделие нового поколения. Визуально, хотя, оно не сильно отличается. Покрасил кабину нитро краской и хумбролью. Немного тонировал, отлакировал и установил на место.


 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50
За заголовником кресла ничего нет, только небольшой рисунок на полке. На самом деле там должна быть герметизирующая перегородка. Ну, её можно изготовить самому. Если делать фонарь открытым, ещё и механизм. У меня такой задачи не стояло, и я сделал как есть. Благо, закрытый фонарь много что закрывает.

Каналы воздухозаборников отлиты вместе с нишами шасси. Дальше небольшие детальки продолжают канал, заканчивающийся деталью, имитирующей первую ступень. Собирается «на ура». Красить только не очень удобно, но получается очень красиво. И жаль, что в пластмассе мало кто так делает. Ниши я покрасил, в первом приближении, в цвет желтого грунта (GS 27). Ну и склеил модель за пять минут «супер моментом».

Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50

Консоли и стабилизаторы, конформные пилоны, форкили, а так же передние рулевые поверхности отлиты, каждая, в одну деталь. Садятся на свои места они тоже без проблем. Немного работы надфилем и шкуркой никому не будет лишней. На переходе крыла в фюзеляж, справа, получился небольшой уступ, обусловленный раздутостью этого места.
После приклейки этих поверхностей, носа, хвоста и передних частей воздухозаборника, обработал сложные места бормашинкой и положил шпаклевку. Автомобильная нитро шпаклевка фирмы Боди. На утро можно было все вышкуривать.

Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50
По поводу правильности модели. Тут вопрос тонкий. Судя по обводам, точней не бывает. Но вот в обводах есть небольшой «ляп». Переход, идем сзади, двигателей в гаргрот не совсем такой. Выступы над двигателем-каналом, пропадают в центроплане. А по фото мы видим, что они плавно сопрягаются с гаргротом. Я исправлять не стал, чтоб показать товар лицом. Но желающим исправить рекомендую всего лишь положить пару колбасок из двухкомпонентной смолы, бананчиками, и потом вышкурить как надо. Такое было именно в первых отливках, потом это исправили.

Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50  Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50
Расшивка на модели почти на своих местах. Но можно конечно и добавить. Ошибку я уловил только в носовой части. Створки передней стойки надо перекроить ближе к носу. Это видно по фотографиям прототипа. Ну и по мелочам. Можно филигранно копать каждый миллиметр, можно все переделать. Я этого делать не стал.

Решетки в передней части воздухозаборников мне не дали. Дали только нижние. Вышел из положения, приклеив подходящие кусочки травления из запасов.

Когда делал эту модель, камуфляжа на самолете ещё не было. И красил её в варианте первого полета. Поскольку краски не было, каждый болтик виден четко. На модели этого «клепа» нет. Да он в принципе и не нужен. Ведь это «стелс» тоже. После окраски, да ещё в масштабе 1/72 ничего не видно будет. Но здесь пришлось нанести имитацию болтов. Шестеренкой и шилом. Потом все тщательно вышкурил.

Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50
Фонарь кабины выдавлен из толстого пластика вместе с защитной пленкой. Пленка защищает стекло от лишних царапин, и если быть аккуратным, можно использовать как маску, убрав её с переплета. Садится фонарь на своё место без проблем. Я только для надежности приклеил пару полосок из полистирола, на боковых частях, где садится фонарь. Потом приклеил и деталь «псевдо прицел». В кабине перед установкой фонаря, установил ИЛС.

С основными стойками получается накладка. Оси колес, на стойках, находятся сзади от оси самой стойки. А должны быть спереди. Впоследствии это исправили. Подкосы сделаны неплохо.

Передние створки не вызывают вопросов, а вот основные да. Впереди есть небольшой треугольник, ложащийся сверху. А тут сделано так, что он вписывается в «дырку». Пришлось исправлять кусочками полистирола. Колеса скопированы с колес Су-27. Они конечно похожи, но тоже есть отличия. Чтобы установить отбойник на передних колесах надо приклеить небольшие валики на оси.

Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50
С двигателями у меня было больше мучений. Дающиеся сопла от Су-27, ну совсем не вписывались в эту модель. Они даже по диаметру меньше на 1мм. Примерял разные варианты. В конце, концов помогли запасы. Передняя часть использовалась от модели Су-34, а задняя от Миг-144. С обрезкой по длине. Ну, и немного добавил фольги. Кили обработал и посадил на штифты.

Resin magazin 1/72 ПАК ФА Т-50Resin magazin 1/72 ПАК ФА Т-50Resin magazin 1/72 ПАК ФА Т-50
Начал окраску модели я АКАНОМ 83015. Это лимонно-серый авиа грунт АК-40. Точней некуда. Кончик хвоста задул белым. Закрыл маской и ещё слой грунта. Потом целый день пришлось сидеть и заклеивать те панели, которые остаются желтыми. Потом задул серой нитрокраской, намешанной из черной и белой. Потом по маскам, красил темно серые места. Немного красил кистью.

Без декалей не обошлось. Те решетки, на задней части фонаря и за ним, я не делал, а перевел декальки из остатков. Решетка слева от гаргрота, на модели дана не той формы. Её нарисовали параллельно панели, а самом деле она немного скошена. Тут декаль не нашлась. И я её выкрасил черной краской через сетку от липтона.

Металлические детали окрасил супер металликом от Gunze  - цвет темное железо. А потом тонировал нитрой и пастелями от Tamiya.

В одном из первых полетов, на килях и крыле, можно увидеть черные, неправильной формы полоски. Это провода к датчикам, приклеенные «скотчем». Я сначала изобразил это кистью и черной краской, но потом всё таки закрасил.

Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50  Resin magazin 1/72 ПАК ФА Т-50
Стойки и колеса красил и тонировал как обычно. На самих стойках добавил немного гидравлики и фары на передней.
Переднею штангу ПВД, изготовил самостоятельно. Основа - полистирол и остатки травления. Это придется делать каждому. В смоле это не предусматривается.
Сделал небольшую отмывку, миговской серой смывкой. Местами оставил. Это лючки сзади. Они видно грязные. Потом нарисовал ту паутику, что видно на самолете в первом полете. Финишный лак, нитро сатин.

Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50
Чтобы оживить модель, я добавил все маленькие ПВД, ПСД и флюгарки, что увидел на фото. В комплекте мне дали только пару больших ПВД. Ну и в конце покрасил АНО, установил на киль лампочку из полистирола и вклеил статразрядники.

Фото прототипа не даю.. Секрет)) А вот рядом с моделью Раптора решил показать.
Resin magazin 1/72 ПАК ФА Т-50


Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50

Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50 Resin magazin 1/72 ПАК ФА Т-50
