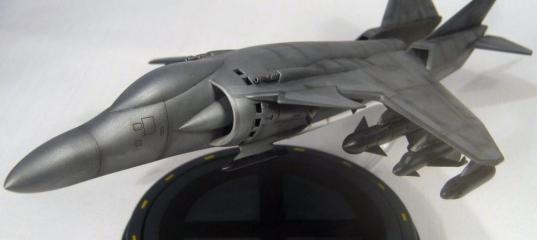

Конверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерек

 Эту модель я решил сделать вдогонку Джаггернауту – Охотнику Эпохи вечных сумерек. После того, как я переработал Як-38 в Джаггернаута, мне показалась интересной мысль, за основу следующего проекта взять английскую вертикалку - Harrier. Радикальному изменению должны были подвергнуться: головная часть фюзеляжа, хвостовая часть фюзеляжа, «спина», крыло и оперение. Жертвой для переделки была выбрана модель самолёта BAe Sea Harrier FA2 в масштабе 1/72 от Airfix.

Основными рабочими материалами при создании ГЧФ и спины самолёта были эпоксидная двухкомпонетная шпаклёвка Тамия и шпаклёвка Tamiya Basic Type.
Конверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерек
Конверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерек
Консоли крыла, хвостовые балки и оперение, в основном, были изготовлены из разного рода подручного полистирола. Пустил под нож пластиковую вкладку из CD-box’a, корпус CD-box’a, выдвижное корыто из холодильника, крышки от лапши Доширак.
Конверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерек
Конверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерек
Для деталировки маршевой камеры сгорания, выхлопной трубы вспомогательной силовой установки, струйных рулей широко использовал шестерни от наручных часов.
Конверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерек
Конверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерек
На модели лежит пять слоёв краски и лака: основной светло-серый, основной тёмно-серый, металлизирующий эмалевый лак, глянцевый акриловый лак, матовый акриловый лак. Волк найден в Интернете. Распечатан на декальной бумаге Алексеем Радецким (AlexR). За что ему моя огромная благодарность.
Конверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерек
Конверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерек
При тонировке использовал следующие приёмы и материалы: постшейдинг (дымчатый акриловый лак), высветления аэрографом (подкрашенный акриловый лак), смывка(уайт-спирит Тиккурила 1050 + эмали Тамия), фильтры (уайт-спирит Тиккурила 1050 + эмали Тамия), копоть (тёртые пигменты).
Конверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерек
Конверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерек
Вооружение частично самодельное, частично переработанное искоробочное, частично взято из других наборов.
Конверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерек
Конверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерек
Сопла и жаропрочные панели были окрашены металликом Звезда Супер Серебро №5. Тонировались цветными и дымчатым акриловыми лаками Тамия.
Конверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерек
Конверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерекКонверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерек
За основу для изготовления подставки взял крышку от стаканчика сметаны.
Конверсия Airfix 1/72 Страйдер - Следопыт Эпохи вечных сумерек
Более подробно создание этой модели я опишу в обсуждении статьи.
Александр Вергин (B!gSeXy)

» Информация о статье
BigSeXy в 04.07.2012 - 17:37
Сделал и покрасил подставку:



Её изготовление подробно описано здесь:
http://scalemodels.ru/articles/5406-kak-sdelat-podstavku-dlja-modelejj-i-figur.html

Кроме того покрасил модель в основные цвета. По фотографиям, полагаю, всё будет понятно.





[url=http://s019.radikal.ru/i615/1207/4a/1dc5cb7c7521.jpg][/url]
BigSeXy в 11.07.2012 - 05:21
На этой модели решил отработать покраску под Have Glass.
Покрыл самолёт металлизирующим лаком:


.
BigSeXy в 27.07.2012 - 04:22
К сожалению из-за загруженности по работе не получается выложить даже готовые фотографии с пояснительным текстом. Но сегодня я нашёл время и сделаю обновление.

Декали.
Рисунок был найден в интернете. Его на декальной бумаге распечатал для меня Алексей Радецкий (AlexR), за что я ему безмерно благодарен.



Перевёл на модель (приваривал уксусом):



Из-за того, что декаль имеет заметную толщину, мне пришлось тонировать кили прямо поверх декалей, после уливать кили толстым слоем лака, а затем вышкуривать его, пока не исчезла декальная ступенька:




Оттонировал и саму модель:



Здесь использовал весь накопленный опыт тонировки моделей (высветления и затемнения аэрографом, постшейдинг, смывки, фильтры, тёртые пигменты).
Impulse в 29.07.2012 - 03:35
Супер-зверь-машина...
BigSeXy в 30.07.2012 - 04:35
Евгений, спасибо.

Следующим этапом стала накраска температурных побежалостей на внутренних поверхностях хвостовых балок. Должен сразу извиниться за качество фотографий. Какой-то шайтан укусил цифровик и фотки вышли отстойными :(

Подготовил внутренние поверхности хвостовых балок к накраске жаропрочных панелей со седами температурного воздействия:



Замаскировал модельку:



Синий, красный и жёлтый лаки Тамия, самомешанный дымчатый лак, фиолетовая краска, матовая основа.

Для начала небольшие пятнышки фиолетовой краской:



Затем пятнышки синим лаком, чуть большей площади, чем фиолетовые пятна:



Далее пятна смесью жёлтого, красного и дымчатого лаков:



Эти пятна в свою очередь чуть больше по площади, чем синие пятна.

После этого самые большие пятна - жёлтые:



Далее панели задуты слоем дымчатого лака с добавлением небольшой порции матовой основы:



Панели подкопчены тёртым пигментом и готово:

BigSeXy в 31.07.2012 - 12:18
Приклеил все сопла:




Подвесил остальное вооружение.

На этом работа над моделью и закончилась. Фотографии готовой модели вы можете посмотреть в статье:
http://scalemodels.ru/articles/5207.html

По просьбам трудящихся сделал фотографии Страйдера рядом с Джаггернаутом. Правда, фотал на новый цифровик, с которым ещё не успел толком найти общий язык, поэтому фотки получились не очень.
Вот она, сладкая парочка :)


[url=http://s017.radikal.ru/i415/1207/ea/12cd802d9332.jpg][/url]

P.S. Повертел их, модели, в руках пока фотал... чё-то захотелось построить ещё что-нибудь подобное :)
foxbot в 31.07.2012 - 15:22
чё-то захотелось построить ещё что-нибудь подобное
Что, пора новый ГБ замутить что ли? Может, возьмешься за организацию? :wink:
BigSeXy в 03.08.2012 - 10:33
Ой, Александр, это вряд ли. Я к моделям фантастики наверное раньше, чем через год не вернусь. Надо модельки реальной авиации пособирать маленечко, а то накопилось коробок ;)
XORST в 03.08.2012 - 17:21
По просьбам трудящихся сделал фотографии Страйдера рядом с Джаггернаутом.
Сижу,смотрю и тихонько балдею.


P.S. Повертел их, модели, в руках пока фотал... чё-то захотелось построить ещё что-нибудь подобное
Я к моделям фантастики наверное раньше, чем через год не вернусь.
:cry: :cry: :cry:
BigSeXy в 04.08.2012 - 04:45
Сижу,смотрю и тихонько балдею.Спасибо :)

:cry: :cry: :cry:Увы и ах :neutral:
