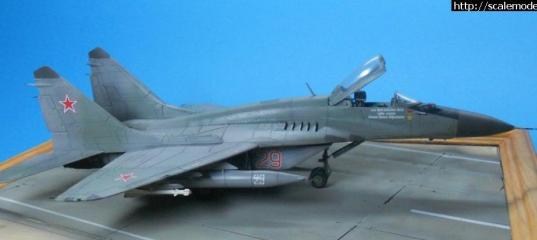

ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино

 Представляю вашему вниманию вариацию на тему одного из 29-х , до недавнего времени несших службу на аэродроме родного города. Почему вариацию на тему (?)- отвечу сразу: с окраской я пролетел... А дело начиналось так... Ковырял я потихоньку ICM-овский кит, пытался делать кое-какие доработки, но время шло, появлялся все новый и новый афтемаркет, и наконец когда в наличии появились ниши от Prop & Jet я не решился половинить уже относительно доведенную модель, а прикупил еще одну коробочку, а рассматриваемый образец решил дособирать как есть.

Целью являлось довести модель до более-менее приличного вида, но без особого углубления в запил.
При сборке из афтемаркета были использованы:
- кресло НеОмега
- цветное травление "Эдуард";
- пиратские копии сопел "Aires";
- Б/Н и элементы привязки к конкретному борту взяты из декали от "Autentik Decals"(основная часть пошла на следующую попытку).
ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино
При сборке планера модели была местами углублена, местами перерезана расшивка, накатана клёпка, сделана имитация сварных элементов на центроплане, блоки БВП сделаны из сетки от телевизора. Кили и стабилизаторы были выставлены по шаблонам.
ICM 1/72 Миг-29 9-13, 14 ГвИАП, ХалиноICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино
С соплами получилась засада - на сколько знаю, Аирес выпускает их для моделей от итала и хасегавы, т.е. двух типов, мне скорее попали сопла для хаси благо, что пиратские, хоть жабу не растормошил... Поматюкавшись после примерки, решил совместить внутренности "клонов" с родным пластиком, доработал родные внешние створки тянутым литником, сточил их изнутри и собрал.
ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино
В связи с тем, что травленку я купил когда модель была довольно порядочно собрана, мне пришлось фаршировать кабину при уже склеенном фюзеляже. Туда же было добавлено кресло от НеОмеги, для его доработки из травленки был использован разъем ОРК. Так же из набора травленки для Су-27 были позаимствованы направляющие АПУ-73, а из набора АСЕ для МиГ-29 (опять же на следующую попытку) диски колес.
ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино
При окраске использовался шлифуемый грунт "АКАН", ровно как и эмалевые краски основных цветов того же производителя , сопла и еще кое-какая мелочь были покрашены металликами и эмалями "Звезда супер", смывка - акрил на фейри. БАНО-витражный лак ХАНО, фары и КОЛС - из прозрачного литника, Технические надписи наборные из остатков.
ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино
В заключение хотелось бы рассказать о главном огрехе в окраске, а именно то, что реальный борт стал именным, когда верх и носовая часть были целиком выкрашены в серо-зеленый, потом самолет неоднократно перекрашивали по такой же схеме. Я был склонен сделать машину в камуфляже и когда нашел относительно ранние фото прототипа, то невыгоревшую под чехлом краску принял за камуфляж, до сих пор обидно, что так пролетел, тем более с машиной, полеты которой видел воочию, но пока не имею возможности исправить. Так же многое, сейчас вижу, что мог сделать по другому, но во всяком случае вдохновение на конечном этапе постройки было такое, что много чего не замечал, но чувство удовлетворенности, которое я тогда испытывал, по мне, окупило огрехи, что в последнее время случалось не часто. С постройкой следующего 29-го постараюсь сильно не затягивать.
ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино
P.S. извините за отпечаток пальца на левом киле.
Спасибо за внимание!

ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино ICM 1/72 Миг-29 9-13, 14 ГвИАП, Халино

» Информация о статье
Самый гвардейский реактив
http://scalemodels.ru/articles/4953-ICM-1-72-mig-29-9-13-14-gviap-khalino.htmlСамый гвардейский реактив
DimaADA в 19.02.2012 - 23:11
coda69
Спасибо за просвещение.
У меня, кстати, имеется точно такое же, но не окрашенное.
михалыч9-13 в 20.02.2012 - 00:08
Protestant
На передней части показана не клепка, а головки болтов-защелок. обратите внимание на фото крупным планом. ПВД (как и МИГ-23МЛД) имеет по бокам генераторы вихрей, что и пытался я изобразить, просто иглой здесь не ограничиться.
А на тему пушки, не всю свою летную жизнь самолет отстреливает её/ :wink: , вот прототип с другой стороны и еще бонусом то, о чем говорил в плане окраски
# # #
А был ли мальчик? (нагар от пушки)
Конструктор в 20.02.2012 - 00:15
3. блок предохранителей за креслом пилота должны быть черными, а не серыми (хотя может это и качество фотографий)
Тут надо заступиться:
"Ямщик, не гони!" (с) :mrgreen:
Гриш, ну конечно не без черного, на нем присутствуют некоторые черные элементы, но сам-то он серо-голубой :wink: :
Petr1 в 20.02.2012 - 00:38
несмотря на все перечисленные недостатки,а большинство из них по теме, самолет-то смотриться!!!

Добавлено спустя 11 минут 20 секунд:

выше был придиризм про АРК
незнаю как именно на этом самолете,но вообще АРК иногда красится в цвета самолета, и нужно смотреть и анализировать фото реальной машины
MMorozZ в 20.02.2012 - 03:01
То михалыч9-13:
халинские МиГи выцветшие, белёсые. Модель же выглядит темнее и "свежее".
Protestant в 20.02.2012 - 07:09
На передней части показана не клепка, а головки болтов-защелок. обратите внимание на фото крупным планом.
Да это я понимаю. Ни в коем случае не берусь бодаться по технической стороне вопроса. Я исключительно по модельной части. Во-первых, разве головки винтов (вряд ли болтов, насколько мне позволяют знания по механике) так сильно выделяются на прототипе? Отчетливо видны только прорези. А во-вторых, если мы начнем их диаметр пересчитывать на 72-й масштаб, они окажутся явно меньше выполненных Вами накаткой :wink: . Поэтому и отметил, что накатка толстовата. Или Вы таким образом хотели своего рода отделить винты от клепки?
ПВД (как и МИГ-23МЛД) имеет по бокам генераторы вихрей, что и пытался я изобразить, просто иглой здесь не ограничиться.
И это я тоже знаю и понимаю. Но почему же здесь, как Вы говорите, нельзя обойтись иглами от шприцов? Я вот лично именно ими и обходился (правда без генераторов вихрей), а Дима (aka DimaADA) так и их еще умудрился пришпандорить.

А на тему пушки, не всю свою летную жизнь самолет отстреливает её/ , вот прототип с другой стороны и еще бонусом то, о чем говорил в плане окраски
По поводу отстрела пушки, нет проблем - задираю лапы к верху. Но я бы ее еще побольше на модели оттонировал. Сливается она у Вас на общем фоне.
Тут надо заступиться:

"Ямщик, не гони!" (с)

Гриш, ну конечно не без черного, на нем присутствуют некоторые черные элементы, но сам-то он серо-голубой :
Паш, ну так я про эти части и говорил (про черные) :wink: Ты уж меня совсем в неучи пошил :mrgreen: К основному цвету вопросов нет. Может некорректно написал? :roll:
незнаю как именно на этом самолете,но вообще АРК иногда красится в цвета самолета, и нужно смотреть и анализировать фото реальной машины
Вот как раз на фотографии отчетливо видно, что АРК не в цвет самолета

#
Конструктор в 20.02.2012 - 10:25

Тут надо заступиться:

"Ямщик, не гони!" (с)

Гриш, ну конечно не без черного, на нем присутствуют некоторые черные элементы, но сам-то он серо-голубой :
Паш, ну так я про эти части и говорил (про черные) :wink: Ты уж меня совсем в неучи пошил :mrgreen: К основному цвету вопросов нет. Может некорректно написал? :roll:

Ок, сойдемся на "черных предохранителях на сером блоке" - *трудности перевода* :mrgreen: :mrgreen: :mrgreen:
DimaADA в 20.02.2012 - 11:49
Дим, это под ICM, а твое видимо под 9-12 от "итала" заточено, наборы деталей у них совсем разные
Да, Паша, ты прав. Дело в том, что у меня мое травло уже раскурочено достаточно сильно, поэтому я и обознался.
Usatiymen в 20.02.2012 - 12:10
Отличная работа - 9-ый как живой. Получил много удовольствия от рассматривания фото.
Protestant в 20.02.2012 - 18:57
Ок, сойдемся на "черных предохранителях на сером блоке" - *трудности перевода*
Ой, Паш, стыдно-то как :oops: :oops: :oops: . Дожил, мысль корректно выразить не могу. А ведь сам терпеть не могу когда люди родной язык коверкают. Теперь и сам такой же становлюсь.
