ICM 1/72 И-15бис


 Ещё одна неудачная модель...

Ну, вот я и решился описать не только готовую модель, но и не много описать процесс постройки от начала и до самого конца. Собственно, начну с того, что я увидел в коробке от фирмы "ICM" с надписью "И-15бис": Обзор можно посмотреть тут.
Качество, конечно, не фонтан, но терпимо.
И так, началась работа:
- начал, как всегда с кабинета и двигателя. Собственно, добавил немного проводки и туда и сюда, добавил привязные ремни на кресло пилота;
ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис

- далее начал работать над лыжами, т.к. хотел сделать именно зимний вариант. Срезал детали с литников, собрал воедино и получил вот этот ужас:
ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис

Как видно, шлифовка не помогла. Слишком большие уж там неровности и перепады. Было принято решение о выравнивании этих поверхностей при помощи пластика от "Доширака". Ну и подшлифовал ещё и сверху клеевые швы. Вот так получилось:
ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис

- проделал затем то-же самое с хвостовой лыжей и получил вот такой результат:
ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис

- затем начал всё окрашивать по отдельности. Вот это стало выглядеть:
ICM 1/72 И-15бис ICM 1/72 И-15бис

- а затем начал всё соединять. На капоте стяжные ремни выполнил из алюминиевого скотча. Вот так стало:
ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис

- ну а потом сделал стойки-подкосы к лыжам из тянутого литника и (самое интересное!) сделал расчалки. Расчалки делал в первый раз в жизни. Много советовали-бантичная нить, шёлковая нить и т.д. и т.п. Но я, как всегда-решил пойти по своему пути (не зря я овен по гороскопу-упёртый я, как баран!) - сделал расчалки тоже из очень хорошо тянутого литника. Ну, вот так получилось:
ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис

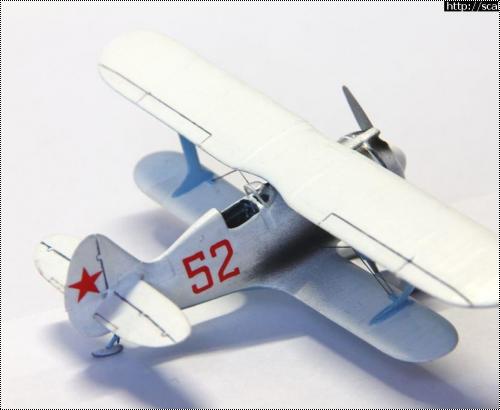

- а потом глянцевый лак от "АКАНА", деки, смывка серого цвета (акрил от "Звезды" на фейри), декали , которые легли очень даже отлично и слой матового лака от того-же "АКАНА". Собственно, постройка велась параллельно с постройкой A6M5c "Zero", постройку которого я не запечатлел. Он тут проскакивает на фото, которые я предлагаю Вам просмотреть. Вот, что у меня в итоге получилось:

ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис

Вот 5 фото просмотрели, вот Вам ещё столько-же :-D :

ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис ICM 1/72 И-15бис

Вот такая вот загогулина...
Готов к адекватной и конструктивной критике. К ней, родимой, отношусь с уважением и пониманием.

» Информация о статье
EXPrompt в 24.06.2011 - 14:50
ну всяко прочность лески не в какое сравнение с чулком или бантиком не идёт.
Это всё таки более хрупкие материалы
А я сказал одну важную вещь про леску... это эллемент дополнительно упрочняющий конструкцию, чего о бантике или чулке сказать нельзя. А на больших бипланах типа моего последнего Хе-59 это не последнее было соображение в пользу лески.
ВадимЦ в 24.06.2011 - 17:40

А я сказал одну важную вещь про леску... это эллемент дополнительно упрочняющий конструкцию, чего о бантике или чулке сказать нельзя. А на больших бипланах типа моего последнего Хе-59 это не последнее было соображение в пользу лески.
С этим не поспоришь.
marchell в 24.06.2011 - 22:52
ну всяко прочность лески не в какое сравнение с чулком или бантиком не идёт.
EXPrompt
Возможно это и так. Но для бипланов именно Поликарпова леска имеет один значительный недостаток, который заметен даже в 72-м масштабе, а именно сечение! Леска имеет круглое сечение, когда как у большинства бипланов Поликарпова, а на И-15бис так точно, расчалки в сечении прямоугольные, т.е. плоские. :wink: И если есть желание использовать рыболовные снасти, то в данном случае я бы лучше посоветовал шнур - "плетёнку"! Он на порядок прочней, гораздо меньше тянется, не так страдает от ультрафиолета и пр. погодных причендалей, в отличии от той же лески. К тому же из шнура можно получить расчалки более приемлемые в сечении, нежели из лески. :lol:
Ralf1985 в 24.06.2011 - 23:01
marchell
Спасибо за совет! Буду знать попробую попользовать совет на практике!

EXPrompt
Спасибо за совет со-спандексом. Теперь куплю и постараюсь использовать. Леска тоже есть, которую всегда пользую для антенн, но она для расчалок толстовата.

victor1978
Витя, спасибо тебе за отзыв и за то, что заглянул на мою работу! (прошу прощения за оффтоп, но всё-же: Витя, загляни в ветку, где я диораму строю. Нужен твой совет.)
omega в 25.06.2011 - 00:00
Леска тоже есть, которую всегда пользую для антенн, но она для расчалок толстовата.
Всегда считал, что расчалки толще антенного тросика... :???:
Нечаев в 25.06.2011 - 01:57
И откуда пошло кабину пилота называть кабинетом?
От американцев. У Эвереста в книжке одна и глав называется Another day in cabinet ("Еще один день в кабине"), например. У нас летчики тоже так называют.
EXPrompt в 25.06.2011 - 12:14
ну всяко прочность лески не в какое сравнение с чулком или бантиком не идёт.
EXPrompt
Возможно это и так. Но для бипланов именно Поликарпова леска имеет один значительный недостаток, который заметен даже в 72-м масштабе, а именно сечение! Леска имеет круглое сечение, когда как у большинства бипланов Поликарпова, а на И-15бис так точно, расчалки в сечении прямоугольные, т.е. плоские. :wink:

Да я в курсе что существует такое понятие как плоская растяжка...И именнно на поликарповских машинах это было часто....
но у меня сразу вопрос..
вы видели чтоб кто нибудь в 72 сделал растяжки именно плоские... Ну в теории можно травлом такое получить..только...
Для 72го может и не так критично что леска круглая...
Нечаев в 25.06.2011 - 13:04
Для 72-го критично, что леска толстая. Я в 48-ом использую 0,15, а некоторые и на 72-ой 0,2 и больше ставят.
ВадимЦ в 25.06.2011 - 13:41

вы видели чтоб кто нибудь в 72 сделал растяжки именно плоские...
Видели :grin: http://scalemodels.ru/articles/2515-ICM-1-72-i-15bis-I-15bis---zharkoe-leto-41-ogo.ht ml
Ersiarch в 23.06.2019 - 11:18
Тема: ICM 1/72 И-15бис
А всё таки, модель сложная в сборке или нет? Модели Мучичко отличаются крайне плохой подгонкой деталей по месту и сложностью сбора бипланной коробки. А пластик от ICM хрупкостью в обработке. Лыжи я ставить не буду, а в целом сборка фюзеляжа и крыльев как по 10-бальной? Я по опыту вижу на 6-7, не выше.
