Обзор GoNzA 1/48 Травление для И-15бис

Однако, к делу. Задумав сделать доработку набора 48004 на И-15бис в масштабе 1:48, Анатолий создал практически абсолютно новое фототравление. Так, если в первом наборе было 19 деталей, то теперь их стало 103.
Набор с новым номером 48014 состоит из трех плат фототравления и пленки со шкалами приборов и инструкции к ним.

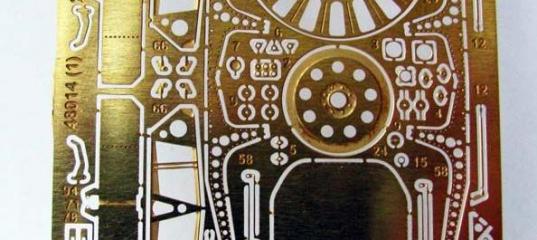

Плата 48014(1) - из латуни толщиной 0,2 мм.

От прежнего набора неизменной осталась только деталь 24, по которой вращается внутреннее кольцо жалюзи охлаждения. На самом кольце доработаны окна охлаждения. Балки крепления сиденья летчика сделаны двойными, их толщина теперь достаточна для установки на модель без усиления. Доработаны рукоятки перезарядки верхних пулеметов. Из нового – патронные коробки верхних и нижних пулеметов, клетка для установки нижних пулеметов, бронеспинка, кислородный прибор КПА-3, тяги, кронштейны навески элеронов, барашки вентилей баллонов кислородной и воздушной систем, подставка под аккумулятор и еще многих деталей.
Плата 48014(2) - из латуни толщиной 0,1 мм.

Здесь размещены доработанное внешнее кольцо жалюзи охлаждения двигателя, приборные доски двух вариантов, элементы пола кабины, педали и кронштейн их крепления к полу, левый и правый откидные бортовые щитки для попадания в кабину (они выполнены с элементами рояльных петель, т.е. подвижные), кольца прицела, качалки РН, ракетница, пряжки ремней и многое другое.
Плата 48014(3) - из латуни толщиной 0,1 мм.

На этой плате находятся совершенно по-новому выполненные пулеметы с механизмами их перезаряжания, передний и задний звеньесборники, рукава для верхних пулеметов, пластины, прикрывающие отверстия в местах крепления рулей высоты и направления, летные очки (такого еще, по-моему, никто не делал) и, опять же, много еще чего; все перечислять нет смысла.
Пленка содержит изображения шкал приборных досок обоих вариантов, шкалы кислородного прибора КПА-3 и графики поправок магнитного компаса.

Описание технологии сборки деталей из набора и размещения их на модели Анатолий сделал необычно. Здесь собственно Инструкция, где показано, как собирать основные и наиболее сложные элементы

и совершенно оригинальное «Руководство к применению травления 48014», выполненное на основе подлинного технического описания самолета, изданного в 1938 году, где хорошо видно, как размещались агрегаты на самолете. Руководство находится здесь

В целом фототравление позволяет сделать модель самолета И-15бис с максимально возможной степенью деталировки, а многие детали можно использовать также для деталировки обоих «Чаек»- И-15 и И-153.
Безусловно, это очередной и несомненный успех Анатолия GoNzA, с чем и хочется от всей души поздравить автора.
P.S. Кстати, если кто еще не знает, у Анатолия есть теперь свой сайт
