Приветствую всех коллег моделистов и хочу поделиться с придуманной мною технологией имитации детонационного корда на фонарях самолетов.
Все замечали, что на большинстве самолетах, разработчиком которых является Великобритания или выступает партнером в их разработке и производстве, присутствуют на фонарях детонационные корды. Они облегчают и ускоряют покидание пилотом кокпита самолета при катапультировании в критических ситуациях, и особенно это важно, когда в момент катапультирования самолет летит на малой высоте и с минимальными скоростями и в режиме висения, как например у Харриера.

Подобным системам не нужно замедление срабатывания пирозаряда в кресле, пока отлетает на безопасное расстояние отстреленный фонарь. Пилот покидает кокпит через уже разрушенный фонарь и выигрывая драгоценные доли секунды для спасения своей жизни. Система детонационных кордов оказалась настолько эффективной, что принятый на вооружение Харриер в США, а потом и строившийся в Америке по лицензии серийно, осталась без изменений.

На сегодняшний день производители моделей имитируют корды в своих фонарях, но получается это крайне неудачно. С этой же проблемой я столкнулся, при постройке своего AV-8B Harrier II от Trumpeter в 32-м масштабе. Одним из выходов из этой ситуации является имитация фоторавлением или декалью. Недостатком фоторавления является то, что корд получается плоским; у декали это подложка, которая предательски видна на прозрачной части и ее надо обязательно обрезать перед наклейкой, что создает большие сложности, так как получаемая имитация очень тонкая, не имеет объема и ее легко безвозвратно испортить при нанесении. Есть технологии, в которых используется хирургическая нить, смоченная в ПВА и отжатая, но результат меня не устроил - нить очень трудно поддается мелким изгибам и постоянно норовит разделиться на волокна. Был мною рассмотрен вариант с прорезанием имитации корда в фонаре по заранее подготовленному шаблону, с последующим окрашиванием полученной канавки в белый цвет. Но и он меня не устроил из-за своей сложности и опасности работы острыми инструментами по поверхности с двойной кривизной. Что же делать?

Изучая фотографии детонационных кордов, я заметил, что все они не имеют острых или прямых углов. Все углы скруглены и именно этот момент дал мне понять, как можно достоверно и относительно безопасно сымитировать детонационный корд.

Материалом для имитации корда был выбран отожженный медный провод подходящей толщины и согнутый по шаблону. Но потом понял, что гнуть по шаблону очень неудобно и сложно. Так как все повороты имеют небольшой радиус, я решил построить координатный стол (желательно кусок твердой породы дерева). Снял на просвет по оси половину шаблона корда с фонаря и вырезал полный симметричный шаблон на бумаге.

Далее обрисовал, вырезанный из бумаги, шаблон на куске буковой паркетины. Учитывая внешние и внутренние повороты корда, иглой сделал кернение для будущих штифтов, по которым будет огибаться провод. Тонким сверлом 0,6 мм в бормашине (можно и дрелью) просверлил отверстия глубиной, примерно 7-8 мм, по накерненным отверстиям.

В отверстия вставил нарезанные заранее иглы от медицинских шприцов с таким расчетом, чтобы над поверхностью доски они выступали не боле, чем на 1-2 мм. Там, где есть большая кривизна из деревянной канцелярской линейки было выточено лекало и посажено на штифты и циакрин. Когда координаты были готовы, начинается самое интересное – берем отожженный медный провод и начинаем проводить его по рисунку и огибать штифты с нужной стороны. Все это проходит без проблем и довольно легко и быстро. Чтобы некоторые углы и прямые были более четкими, ровняем их тонкогубцами.

Благодаря глубоко посаженным штифтам и их прочности это проходит без срыва заготовки с координат. Снимаем заготовку, обрезаем концы, загибаем и подгоняем их по нужному размеру. Далее заготовку примеряем по внутренней поверхности фонаря, слегка прижимая его к нему и тем самым придавая ему необходимую кривизну. Когда нас результат удовлетворил, проволочную имитацию красим белой краской.
Далее подготовка самого фонаря. Процедура для многих идентична с самоубийством – нет фонаря, нет модели. Но этого бояться как раз и не надо. Штатную имитацию корда на фонаре сошлифовал шкуркой. Начал шлифовать 800, далее 1500, 2000 и матовочная шкурка. После шлифовки – купание в Футуре или в любом акриловом глянцевом лаке.

После полной подготовки имитации шнура и фонаря наступает самый ответственный и, наверное, сложный момент – соединить обе детали вместе. Тут очень уместна пословица – семь раз отмерь и один раз проклей! Не пожалел времени и выставлял по середине внутренней части фонаря очень долго, пока не прочувствовал, что все встало на свои места. Имитацию корда фиксировал деревянными и пластиковыми прищепками. Если деревянная прищепка не влезает в фонарь ее можно подточить, материал позволяет. Когда убедился, что все прижато и находится на своих местах, аккуратно очень жидким цаикрином от фирмы PASCO, поэтапно, с промежуточной просушкой, приклеиваем к внутренней части фонаря. Пробовал клеить на Футуру – плохо, даже после 4 дней сушки, провод отстал от фонаря. Повторял попытку два раза и все безуспешно.

Наносится циакрин следующим образом: из флакона каплю клея капаем на любую поверхность, которую не жалко. У меня в данном случае кусок оргстекла, далее кончиком любого модельного ножа поддеваем клей и кончик ножа с клеем подносим к имитации корда. Благодаря своей текучести, циакрин перетекает с кончика ножа на имитацию и по имитации стекает к фонарю. Так последовательно проклеиваем нужный отрезок и даем ему высохнуть. Циакрин от PASCO обладает еще одним достоинством - после высыхания он остается прозрачным!!!!, не мутнеет, как большинство циакринов и практически не дает «тумана» по высыхании.

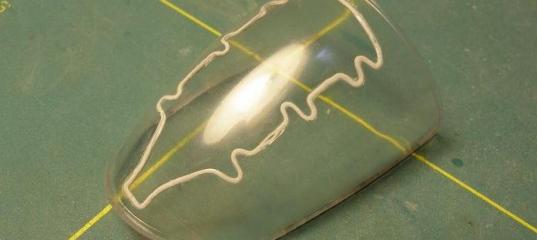

Когда все посушено и проклеено ждем еще сутки-двое до полной просушки и кристаллизации циакрнна и купаем все изделие в Футуре повторно. Даже если циакрин не очень аккуратно стек по корду или появился в некоторых местах «туман», после купания в лаке фонарь с кордом становится визуально еще лучше, чище и аккуратнее, действительно получается эффект, что корд приклеен к фонарю изнутри, как на фото реальных машин.

Скажу честно, что метод сложный на первый взгляд, но глаза боятся, а руки делают. Надо быть готовым к тому, что может треснуть фонарь или пойдут микротрещины, как это произошло у меня. Но я измывался над штатным фонарем как мог и у коллег, которые возьмут на вооружение данную технологию, трещины могут и не появятся. У некоторых коллег есть благоговейный страх перед работой с прозрачными деталями, поэтому им следует потренироваться на кошке. У кого такого страха нет, может спокойно, без тренировок, использовать технологию сходу, но не забывать, что спешка - главный враг и нужна только при поносе и при прелюбодеянии с чужой женой.

Если корд был наклеен плохо или криво, или результат вас не устраивает - купаем фонарь в нашатырном спирте (аммиак) и все прекрасно слезает и отходит без повреждений поверхности фонаря. Фонарь, после сушки, надо купать снова в Футуре и повторить весь процесс приклеивания корда. Если желания повторять нет, то просто выкупать фонарь Футуре, и он будет снова кристально чистым и прозрачным. Я сам три раза купал в нашатыре, снимая лак и неудачную склейку, и затем в Футуре с повторением всей технологии. Результат оставался неизменно отличным и способ самый безопасный.

С уважением Глеб Огранович, аки Лекарь.

Просмотров: 10394
Опубликовано: 7.11.10 10:01

» Автор
Лекарь
Опыт:	3048
Репутация:	+400/–8
Откуда:	Украина, Lemberg.

Листовой полистирол для моделирования - методы деда Мазая.

Изготовление пушечных стволов с коническими пламегасителями

Делаем бочку своими руками

Мягкие тени со встроенной вспышкой в предметной съёмке

Картон в помощь пластику, или что делать, запоров модель?

Влажная палитра от Деева Артёма

Как сделать живые глазки для куклы

Как изготовить маленькие воздухозаборники

flomaster 07.11.2010 - 18:30

+1. Глеб, спасибо.
Принимаю на вооружение!

С Уважением Виталий

Лекарь 07.11.2010 - 19:03

Работа получается трудоёмкая.

Работа кажется трудоемкой, но на самом деле все довольно просто. Самое трудное ждать - пока покупанный фонарь высохнет, пока окрашенный корд высохнет - двое суток ушло. Согнуть корд можно за 2-3 минуты, соорудить координатный стол 20-30 минут от силы! Приклейка корда поэтапная, но не трудоемкая - опять приходится ждать пока все просохнет. Ну и, собственно, повторное купание собранной детали с последующей просушкой! Как видите больше приходиться ждать, чем делать!
Скажу честно, в статье, про две крайние фото покупанного фонаря - на них Футура еще не высохла как положено. Просто я спешил выложить статью на сайте. Я выкупал фонарь еще раз - всего два раза после окончательной сборки и после полной просушки - трое суток - он смотрится гораздо лучше!

Pavel_P 07.11.2010 - 23:01
Тема: Технология имитации детонационного корда

Замечательно.

Sergei_Galicky 07.11.2010 - 23:29
Тема: Технология имитации детонационного корда

Спасибо, интересная идея со шнуром, но на мой взгляд циакрин вещь опасная для прозрачного пластика. Я бы предложил для этих целей 5-минутную двухкомпонентую прозрачную смолу. Клеит практически намертво, позволяет минуту-две двигать детали с места, вылезшие излишки можно аккуратно подтереть.

Romanych 08.11.2010 - 11:37
Тема: Технология имитации детонационного корда

Молодец. Дошел до конца.
Я, к своему стыду, эту технологию пытался опробовать на своем Харриере, но что-то у меня не сложилось, и я бросил. Теперь знаю, что у меня тогда не сложилось.

Кстати, метод имеет место быть и при имитации нишевых пространств проволочками. Если перенести на бумагу схему всей нишевой проводки, а потом расставить "маркеры" и по ним вести и оплетать обожженую проволоку - тоже может что-то получиться. Хотя, это надо проверять и совершенствовать.

Лекарь 08.11.2010 - 12:03

Самое сложное позади? Rolling Eyes
Можно сказать и так..... :oops:
Выносные стойки буду делать с нуля однозначно. Одна уже готова почти в виде заготовки...
немного доработаем нишу выносных стоек.
Ага, еще переход между пушкой и контейнером надо заново сделать.
Это самое основное, а по мелочи еще довольно много предстоит сделать-доработать..... :roll:

Ростислав_Сахненко 08.11.2010 - 14:07

Лекарь, Глеб - отличные решение и статья!
Однозначно +1!

С уважением, Ростислав.

Карабас-Барабас 09.11.2010 - 16:49
Тема: Технология имитации детонационного корда

Да, нет предела совершенствованию моделей!

Kerogaz 09.11.2010 - 17:45
Тема: Технология имитации детонационного корда

Отличное решение!

larry46 20.03.2016 - 22:32

Я уверен, что мой метод подойдет для любого масштаба.
Что-то сомнительно, что этот метод для 1/72 подойдет...Тут подход более деликатный нужен...
