Самострой 1/72 геликоптер ЦАГИ-5-ЭА

Приветствую, уважаемые коллеги.

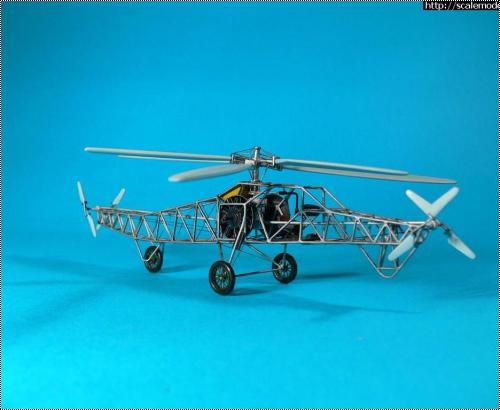

Представляю один из первых геликоптеров ЦАГИ-5-ЭА в 72 масштабе.
Устав от сборки моделей «из коробки», и увлекшись историей развития отечественного вертолетостроения (незаслуженно забытые), решил собрать данный отечественный геликоптер

СБОРКА

Модель целиком собрана из игл от шприцов (диаметр 0,3; 0,6; 0,7; 0,8 мм), около 80 штук. Сначала на текстолите с медным покрытием (теплоотвод) наклеивался рисунок и паялись боковые панели. Затем, они крепились на деревянную болванку моделей, состоящую из 5 частей и напаивались на них верхние и нижние поперечные детали.
Самострой 1/72 геликоптер ЦАГИ-5-ЭАСамострой 1/72 геликоптер ЦАГИ-5-ЭАСамострой 1/72 геликоптер ЦАГИ-5-ЭА

ИСПОЛЬЗУЕМЫЕ МАТЕРИАЛЫ

  1. Втулка НВ собиралась по фото электролета.
  2. Растяжки – нить от HOBBY PLUS.
  3. Пневматики – сантехнические прокладки соответствующего диаметра.
  4. Спицованные диски – травление от PART, вручную никак не смог осилить.
  5. Тросы управления рулевыми винтами – черная рыболовная леска.
  6. Пластик - от старой модели английского истребителя-перехватчика.
  7. Медная проволока – от различных трансформаторов и катушек.
  8. Краски – АКАН и ЗВЕЗДА.

Самострой 1/72 геликоптер ЦАГИ-5-ЭАСамострой 1/72 геликоптер ЦАГИ-5-ЭАСамострой 1/72 геликоптер ЦАГИ-5-ЭА
В среднем, на изготовление модели ушло 2,5 месяца работы, по вечерам – 2-3 часа, + 3 недели посылка с травлением.
И конечно же, самые точные чертежи были найдены после сборки модели.

Отдельное спасибо за техническую поддержку Руслану Корневу (Carolinus) и моей супруге Олесе.
Самострой 1/72 геликоптер ЦАГИ-5-ЭАСамострой 1/72 геликоптер ЦАГИ-5-ЭАСамострой 1/72 геликоптер ЦАГИ-5-ЭА

» Информация о статье
http://scalemodels.ru/modules/myarticles/article_storyid_3083.htmlhttp://scalemodels.ru/modules/myarticles/article_storyid_3083.html
Pit в 20.07.2010 - 19:33
Отлично получилось!
Svarschik в 21.07.2010 - 00:20
Уважаемые коллеги! Спасибо за похвалу и обоснованную критику.

Добавлено спустя 13 минут 23 секунды:

MAX, по поводу кабины и хвостовой балки вы правы, это и есть тот случай, когда после сборки фюзеляжа был найден объемный рисунок, но изменить уже ничего невозможно. Я думаю, что ваша модель будет точнее и займет достойное место. С уважением.
Thunderbolt в 21.07.2010 - 03:49
Здравствуйте. Вот такие работы всегда интересны. Спасибо.
FOMA в 21.07.2010 - 10:52
Очень понравилась модель. От меня +1.
Nixxon в 21.07.2010 - 21:00
Очень хорошо.
Интересный вертолет, отличная работа.
vertoletik в 22.07.2010 - 13:30
Отличные "фермы" ребята просто молодцы
Redstar_72 в 22.07.2010 - 14:22
Svarschik, замечательная работа! Во-первых, самоделка. А во-вторых, просто очень здОрово, что кто-то ПОМНИТ об этих машинах и МОДЕЛИРУЕТ их, несмотря на довольно пугающий (с точки зрения моделирования) внешний вид! Пусть в работе даже есть определённые недостатки, они несущественны в сравнении со сказанным выше. Большое спасибо!

Max, удачи! Пусть у Вас получится ещё лучше!
Svarschik в 24.07.2010 - 20:54
На солько можно судить из описания, эти вертолеты отличались, в основном, только НВ.

Если вы обратите внимание, то у 5-го нос фюзеляжа имеет также треугольное сечение, в отличие от 1-го и также имеет трапециевидный профиль при виде сбоку.
НВ точно должен быть зеленого цвета.

На этих фотографиях, взятых из фильма студии "Крылья России" "Вертолет - воздушный вездеход", видно, что лопасти НВ и РВ скорее всего серо-голубые (примерно), но не зеленые. А вот фюзеляж скорее всего зеленый на фоне стальных валов РВ.

С уважением.
white_crusader в 01.08.2010 - 11:19
Шикарно смотрится. Виден тот труд, что стоит за сборкой. Интересный вертолет и красивая модель!
vnl в 12.08.2010 - 12:10
Классный пепелац, с плюсом :)
