Инструмент для работы с фототравлением

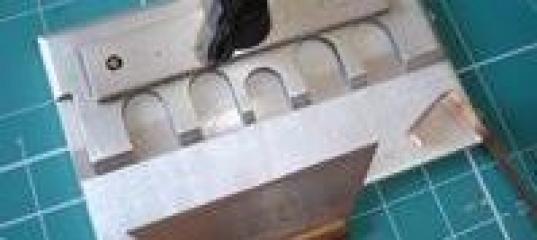

Инструмент для работы с <span class=фототравлением" border="2" align="left" src="http://scalemodels.ru/images/library/posts/thumbs/1245223962_2.jpg" />Каждый раз, беря в руки плату с травлёнными деталями, задавал себе вопрос - каким инструментом удобней выгнуть ту или иную деталь. Просмотрев массу различных “ буржуйских “ материалов на эту тему, решил смастерить себе что-то подобное.
Вот что из этого получилось.

К сожалению не имею готовых фотографий по работе с элементами фототравления , но думаю и так всё понятно. Подробности изготовления этой “приспособы “(спасибо коллеге Василиску за чертёж)

Следующим этапом развития стал поход в магазин хозтоваров. Там я прикупил вот такие длиногубцы .
Инструмент для работы с фототравлением Инструмент для работы с фототравлением
Особенность их в плоских внутренних рабочих поверхностях. По сути эти длиногубцы являются аналогом знаменитого девайса Tamiya, но по цене гораздо дешевле. Этим инструментом работать оказалось гораздо удобней и быстрее.

Инструмент для работы с фототравлением Инструмент для работы с фототравлением Инструмент для работы с фототравлением

Решил остановиться на этом варианте, а в качестве модернизации сточил губки для работы с мелкими деталями и для изготовления различных скобочек из проволоки.

Инструмент для работы с фототравлением Инструмент для работы с фототравлением
Может этот материал будет кому-нибудь полезен.

Желаю успехов.

» Информация о статье
Просмотров: 11128
Опубликовано:
dorian в 18.06.2009 - 09:37


У меня нашлась сталь

:wink:

Да у вас ещё и станок фрезерный нашёлся . Я бы сталь в домашних условиях " на коленке напильником" не поборол . :smile:
Цивильная " шелезяка" получилась.
Pulsar в 18.06.2009 - 09:48
>>Да у вас ещё и станок фрезерный нашёлся

Это была :sad: моя работа(оператор станков ЧПУ)
dorian в 18.06.2009 - 10:12
BigSeXy Вот если на мед. зажиме вместо фиксирующей гребёнки поставить пружину , то тогда будет удобно . :smile:
Я зажимы чаще использую по назначению, в качестве тисков .
BigSeXy в 18.06.2009 - 19:47
Вот если на мед. зажиме вместо фиксирующей гребёнки поставить пружину
Да, да! Я уже подумывал об этом :).
Сан_Саныч в 21.06.2009 - 11:19
Тема: Re: Инструмент для работы с фототравлением
Всем привет.... гнулки замечательные. Но так, как ни когда не сталкивался с этим девайсом и возможно тоже изготовлю, то возникает закономерный вопрос.... А из каких критериев определяются все эти вырезы, полуокружности, ступеньки и пр.????
dorian в 21.06.2009 - 15:53
Да тут критериев никаких не существует .Чем больше разноразмерных лапок , тем лучше . Вырезы в фирменных гнулках - это скорее технологический момент изготовления приспособы , хотя и его можно наверняка как-то использовать .
Сан_Саныч в 21.06.2009 - 18:20
dorian
Спасибо... понял.
Сан_Саныч в 28.07.2009 - 12:19
Pulsar
Здравствуйте... на фото чётко видна пружина... она между пластинами у Вас стоит?... какова её функция?
Mirrcus в 28.07.2009 - 12:25
Pulsar
Здравствуйте... на фото чётко видна пружина... она между пластинами у Вас стоит?... какова её функция?
Извините вмешиваюсь.
Откидывание прижимной пластины от основания при откручивании.
Sdkfz в 08.08.2009 - 18:54
Отличная работа!
Делаю неспешно подобный прибор, фрезы у меня нет, выкрутасы предстоит выпиливать вручную, поэтому хотелось бы поинтересоваться: насколько все эти вырезы необходимы, возможно достаточно одного паза? По опыту работы что можете сказать? Какие выемки и проч нюансы рельефа применяете часто, какие бы хотелось добавить, что ещё можно доработать? Девайс типа скребка- назначение примерно догадываюсь, собственная доработка? Советует такую обязательно?
Спасибо
