Имитация сеток

На многих образцах техники, особенно,бронетанковой, используются сетки, задача которых защитить воздухозаборники и вентиляционные отверстия от попадания посторонних предметов, но при этом не мешать прохождению воздуха. На моделях имитация сетки либо даётся в пластике, либо фототравлением. Оба варианта не устраивают многих и тут остаётся один путь - имитировать сетку, собственно, сеточкой.

Хочу поделиться своим опытом в этом интересном процессе.

Сеточки, подходящие нам, бывают разные по материалу, из которого изготовлены (медь, латунь, капрон и т.д.), размеру ячеек, способу добывания. Источники самые разные (всевозможные ситечки,фильтры и т.п.) и тут принцип один - увидел,оценил, добыл. Основные места поиска традиционные - магазины (хозяйственные, автозапчастей, стройматериалов).

Например, неплохая мелкая сеточка стоит в фильтре грубой очистки топлива для а/м УАЗ и стоит недорого, 20руб.

Вообще, кому как повезёт. Я случайно нашёл хорошую медную сеточку, с ячейками чуть меньше 1мм, на работе, в комплекте муфты для кабеля 6кВ. И, конечно, "добыл" её. Разумеется, с согласия нашего кабельщика!

Ещё неплохой вариант - капроновые ленты для детских бантиков, но они подходят для имитации только плоских сеточек.

Сетку можно просто вырезать по размеру и приклеить на Супер-Момент. Но,зачастую, ячейки должны быть не квадратными, а иметь форму ромба. Тогда квадратику сетки, вырезанному со значительным припуском, придаётся форма ромба вытягиванием по диагонали. Затем надо зафиксировать эту форму. Для этого можно пролить сетку СуперМоментом и, до застывания клея, осторожно продуть ячейки (обязательно соблюдая меры безопасности - не вдыхать пары клея и работать над листом бумаги, что бы капли летели на него, а не туда, куда им хочется). А можно нанести краску или лак, но в этом случае фиксация будет не такая прочная. И уже потом вырезать ножом, по линейке, нужный фрагмент, делая со всех сторон допуск в 1-2мм для приклеивания и соблюдая направление линий и рисунка сетки.

Клеится сетка изнутри, на тот же СуперМомент. Пальцами лучше не лезть - сетка, почему-то, охотнее приклеивается к коже, чем к пластику. Для фиксации до схватывания клея лучше применять пинцет или ручку кисточки.

Если на прототипе сетка имеет рамку или каркас, то можно сделать так. В тонком пластике вырезается внутреннее "окно", наклеивается на сетку и, после схватывания клея, вырезается рамка нужной ширины.

То же можно делать и с применением фольги, продавив изнутри на ней имитацию заклёпок или болтов. Конструкция получается гибкая и принимает любую форму одинарной кривизны. Только по фольге желательно немного "пройти" наждачкой с изнанки, для лучшего сцепления с клеем.

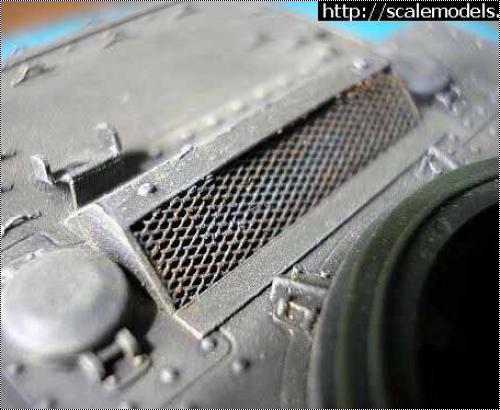

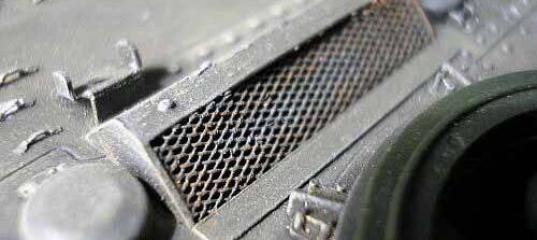

На фотографиях видно, насколько лучше смотрится сетка, чем её имитация, пластиковая или фототравленая.

В любом случае, надо пробовать, делать выводы и искать способы. Только так приходит опыт. Теория в нашем деле только помошник.

Удачи!

Демченко Вячеслав.

Внимание! При резке сетки из металла образуются маленькие и острые кусочки проволоки! Высока возможность загнать занозу! Удаляйте отходы "производства" сразу же после их появления! Но ни в коем случае не сметайте ладонью, лучше влажной тряпкой или губкой! Не допускайте падения на пол и разлёта в стороны!

Просмотров: 28316
Опубликовано: 12.9.06 11:04

» Автор
Вячеслав_Демченко
Опыт:	23028
Репутация:	+1565/–7
Откуда:	Куток

Как сделать сетку-рабицу

Изготовление сеток — другой метод

Как имитировать на модели сетку? Два других способа

Где можно найти решётки, сетки, клетки?

Vologda Models 1/1 Russian Kadoushka Weekend Edition

Как удалить царапины на фонаре

Как имитировать деревянные поверхности на модели - ещё один способ

Изготовление антенн методом электрохимического травления 2

Вячеслав_Демченко 13.09.2006 - 23:19

Спасибо за добрые слова и лестную оценку моего скромного труда!
Это мой дебют. Первый опыт написания статьи, поэтому очень приятно читать такие отзывы.
Ещё раз спасибо!

Michael_XIII 15.09.2006 - 16:35

Весьма подробный материал, спасибо!

Хотя стоит заметить, что в авиации сетки встречаются гораздо реже, чем у БТТ - разве что сетки радиаторов на самолетах WWII и на совеременных ОЧЕНЬ иногда.

Вячеслав_Демченко 15.09.2006 - 23:10

Согласен, на самолётах сетки в редкость. Но на вертолётах встречаются довольно часто! Я начал активно разрабатывать эту тему, когда столкнулся с СН-47 от Трумпетера. Уж там-то сеток... ууу... Кстати, фото сеток, вклеенных в Чинук, я приложил к статье... И фото мотогондолы от него же... На том же Ирокезе сетки присутствуют... В любом случае, надеюсь, мои советы кому-нибудь да и помогут... :D

Nazar 15.09.2006 - 23:23

Ну так скажем на F\A-18C\D\E\F сеток то-же предостаточно, так что к авиации весьма применительно, особенно к 48му масштаббу

Вячеслав_Демченко 16.09.2006 - 23:04

Хотел бы кое-что добавить к уже опубликованной статье.
Для большей пластичности металлические сетки можно отжечь.
Придерживая пинцетом за край, медленно пронести на пламенем газовой горелки до нагрева сетки докрасна.
После охладить на воздухе.
Но, после такой процедуры, сетка будет довольно легко деформироваться от случайного, даже лёгкого, прикосновения. На уже собранной модели это крайне нежелательно.

avcooper 29.07.2011 - 14:32

Спасибо. Полезная статья, особенно понравилось про фиксацию клеем "ромбиков". Класс! +1

zx37xz 19.11.2011 - 14:36
Тема: изготовление сеточки для моделей

Здравствуйте уважаемые!!! ситуация сложилась такая- у королевского тигра от Звезы в 35-ом есть в комплекте противогранатная сеточка которую лучше никогда не трогать. Решил пойти другим путём, в автомагазине купил фильтр тонкой очистки для Уаз-если грунтовать, красить, покрывать лаком то и без того мелкие ячейки исчезнут(больше похожа на ткань чем на сеть). Вопрос о травлении отпал-долго, паять- не совсем похоже. Если ести у кого наработки или интересная информация по изготовлению сеточки с разной величиной ячеек- пожалуйста поделитесь!!!

Котов 19.11.2011 - 16:57

zx37xz http://scalemodels.ru/articles/167-imitacija-setok.html

В обсуждении этой статьи и спросите. Переношу.

demon78 21.12.2014 - 22:16

Привет всем!
Появилась необходимость имитировать сетку на Ка-50 в 1/72 (их там много), пошел таким путем:
- использовал сеточку от чайных пакетиков;
- высверлил проемы, сточил изнутри до толщины примерно 1 мм;
- снял фаску по контуру отверстия снаружи, где-то 1Х45, может чуть меньше;
- вырезал сетку с припуском на ширину фаски;
- приклеил сетку на обычный модельный клей;
- зашпатлевал фаску нитрошпатлевкой (главное не вылезти в зону сетки);
- зачистил, результат устроил, сетка заподлицо с внешней поверхностью, полюбовался, похвалил себя.
