Как имитировать на модели сетку? Два других способа

Еще два способа имитации сеток заподлицо с поверхностью (применял к 72-му масштабу).

Способ первый.
Можно использовать, если сетка на прототипе имеет крупную ячейку.
Берется всеми известная сетка от фильтра смесителя, вырезается с припуском 0.5-1 мм на сторону относительно отверстия.
В корпусе модели выбирается по контурам отверстие. Уменьшение толщины стенки в данном случае даже нежелательно. Позиционируем вырезанный кусочек сетки на отверстии с лицевой стороны. Основной инструмент - маленький слабомощный паяльник с тонким жалом. Придерживая пинцетом или еще чем-нибудь металлическим сетку, прогреваем ее и одновременно вдавливаем паяльником в корпус модели. Главное - не переусердствовать, а то можно продавить насквозь или деформировать сетку. После остывания шпатлюем пропаянные следы и зашкуриваем. Причем можно зачищать без опаски - сошлифуются возможные торчащие кончики проволоки и сетка выйдет в уровень лицевой поверхности.

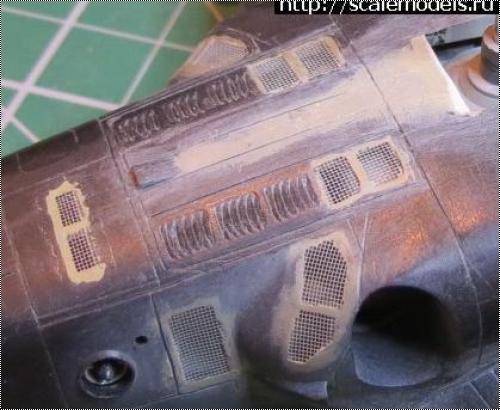

Результат примерно такой (Ми-4 от КР):

Способ второй.
Применяется при необходимости имитировать мелкоячистую сетку из тонкой проволоки.
Основной инструмент - острый нож и зубочистка с кусочком UHU на конце. Материал - сетка от чайной пирамидки.

В корпусе модели выбираем отверстие по контурам. В этом случае можно уменьшить толщину стенок примерно до 1 мм шлифовкой изнутри. С лицевой стороны по краям отверстия снимаем ножом фаску 1ммХ45градусов (в том числе и в углах прямоугольных отверстий).

Из сетки от чайного пакетика вырезаем необходимый кусочек с припуском примерно 0.5 мм на сторону (зеленый коврик рулит).

Обычным модельным клеем промазываем фаску в отверстии и зубочисткой с UHU аккуратно позиционируем вырезанный кусочек сетки так, чтобы края оставались внутри фаски. Здесь важно иметь твердую руку. Края сетки вдавливаем в клей острием ножа.

После высыхания клея берем нитрошпатлевку и острием ножа наносим ее, заполняя фаску. Удобно это делать вдоль одного ряда ячеек и по всей длине разом. Нитрошпатлевку при этом желательно разбавить тем же модельным клеем до более жидкого состояния.

После высыхания шлифуем в уровень лицевой поверхности.

В зависимости от заглубления сетки в фаску можно регулировать "глубину залегания" сетки относительно поверхности. Плюс сетки от чайных пакетиков - полупрозрачность отверстия (просматриваются внутренние детали). Результат примерно такой (Ка-50 от Звезды):

Буду рад, если кому-то помог!

Просмотров: 16052
Опубликовано: 26.2.15 10:00

» Автор
demon78
Опыт:	2141
Репутация:	+59
Откуда:	Таганрог

Имитация сеток

Как сделать сетку-рабицу

Изготовление сеток — другой метод

Где можно найти решётки, сетки, клетки?

Vologda Models 1/1 Russian Kadoushka Weekend Edition

Как удалить царапины на фонаре

Как имитировать деревянные поверхности на модели - ещё один способ

Изготовление антенн методом электрохимического травления 2

Wild Weasel 26.02.2015 - 13:48

варианты подкину
Ну в "моей" теме такие брутальные сетки встречаются очень редко, больше мелкая перфорация, которую аккуратнее и проще всего (по собственному опыту) имитировать... декалью! :twisted:

Dock 26.02.2015 - 16:28

Попутно
А вот жалюзи-жабры как сделаны? Чиста выскабливанием или еще как?

Хорст 26.02.2015 - 16:50

А вот жалюзи-жабры как сделаны?
я делал из рамок от плат травлёнки.

Anti-pin 26.02.2015 - 16:58
Тема: Как имитировать на модели сетку? Два других способа

мелкая перфорация, которую аккуратнее и проще всего (по собственному опыту) имитировать... декалью!

Да!
А кроме декали есть ещё старый шпионский способ.
Маскируем, поверх маски накладываем сетку, фиксируем, легонько дуем тёмным или серебром, снимаем сетку, снимаем маску.

bogdan777 26.02.2015 - 17:57

По второму способу - можно еще сразу садить сетку в снятую фаску на суперклей, аккуратно на конце иглы по периметру выреза, контур отверстия не даст растечься клею. После зачистки выглядит примерно так:

получается немного чище, меньше шкурить, так как суперклей дальше периметра фаски не выходит(если аккуратно наносить).

Redstar_72 26.02.2015 - 18:10

demon78, спасибо - полезный материал!

demon78 26.02.2015 - 18:30

Всем добрый день!
Bogdan777 У суперклея один минус - отдирается плохо. А если шпатлевкой, то случайно загаженные ячейки прочищаются иголочкой.
Dock С жабрами не заморачивался - просто немного выскреб.
Лекарь Неровные края исправляются повторным нанесением шпатлевки. Вдавливать пробовал - у меня не получилось так, чтобы было вровень с поверхностью.
Конструктор О масках как-то не подумал, надо попробовать.
Вячеслав Демченко абсолютно прав - эту (и еще одна была) статью я и имел ввиду.
Всем спасибо, что прочитали! Приятненько!

bogdan777 26.02.2015 - 18:43

У суперклея один минус - отдирается плохо. А если шпатлевкой, то случайно загаженные ячейки прочищаются иголочкой.
Дебондером аккуратненько обработать и весь ненужный суперклей убирается.

demon78 26.02.2015 - 18:48

Про дебондер не слышал... Темнота...

BAV 02.03.2015 - 10:44

Как-то с пол-года назад выполнял заказ на декальные сетки. Очень даже живо вышло. Правда масштаб был 72-й (Ми-4). В 48-м и крупнее наверное декалью уже не покатило бы.
