Academy 1/72 SPAD XIII

Приветствую, друзья!
Сегодня хочу предложить вашему вниманию модель одного из самых известных истребителей заключительного периода Великой войны- SPAD XIII.

Опытный самолёт совершил первый полёт 4 апреля 1917 года. Первые экземпляры попали на Западный фронт к концу мая 1917 года. Самолёты использовались в авиации Великобритании, Бельгии, Франции, Италии и США. В послевоенные годы самолёты этого типа экспортировались в Бельгию, Чехословакию, Японию и Польшу. Было построено в общей сложности 8472 экземпляра этого самолёта. Некоторое количество было передано Белой армии в России. Часть из них попали, как трофеи, в Красную армию. Пилотом одного из трофеев стал Ширинкин Алексей Дмитриевич (24.02.1897 г.-. 8.02.1938 г.). Алексея Ширинкина в годы Первой мировой и Гражданской войн по праву считали одним из самых опытных боевых лётчиков Русской, а затем Красной Армии. Отвага и мастерство, лётный талант и мудрость бойца - эти качества ставили его в один ряд с другими известными авиаторами того времени. На счету Ширинкина, по разным данным, от 6 до 11 воздушных побед.

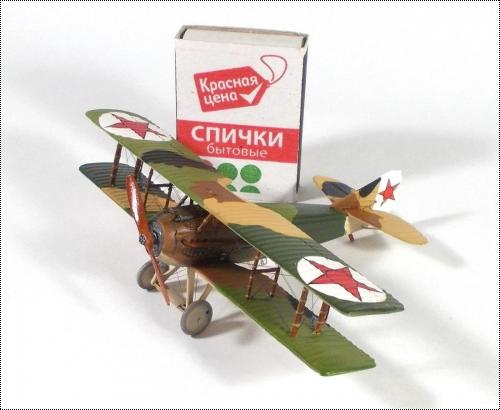

Модель самолета SPAD XIII Ширинкина А.Д. я хочу предложить вашему вниманию.
Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII

Академовский СПАД стал «заготовкой». Пришлось провести немало доработок и переделок.
Пластик относится ещё к 50-м годам прошлого века и не очень точен и мало детализирован. После предварительного осмотра, винт, капот, шасси, средние и стойки центроплана- в корзину.
Кабина сделана из литника, обрези вак, проволоки и пр.
Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII
Капот и пулемёты (закончились виккерсы в закормах!) пришлось также мастерить «из подручных», переделал точки крепления стоек, «жабры», различные лючки, горловины. Благодаря большой толщине обечайки радиатора, удалось придать более правдоподобную форму носу самолёта.
Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII
Academy 1/72 SPAD XIII Рукава сброса гильз спаял из медной фольги толщиной 0,05 мм. Пулемёты самодельные. С использованием травления на коробке затвора от максима. Доработал выхлопные трубы. Винт- из запасников, переделанный.
Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII
Насколько возможно, исправил профиль фюзеляжа.
Крылья начал с заделки пазов под стойки и удаления следов толкателей. Увеличил размах крыльев на 10 мм, изменил форму задней кромки верхнего крыла. Добавил размах стабилизатора и длину киля, увеличил площадь рулей высоты и поворота.
Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII
Стойки центроплана и средние «стойки» новые, с возможностью монтажа двойных растяжек.
Academy 1/72 SPAD XIII
Добавил характерный механизм управления элеронами.
Шасси полностью пришлось делать заново. Колёса выточил из колёс от По-2. Родные меньше диаметром и тоньше.
Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII
Грунт- Тамия, краски основные– самодельная нитра. «Мелочёвка»- акрил звезда и Тамия.
Растяжки- чулок. Козырёк из упаковочного пластика.
Декали из разных наборов, только «штампа» на фюзеляж не нашёл.
Что не исправил из «видимого». Во-первых, хорда крыльев меньше на 1,5-2 мм. Во-вторых, линия капот-кабина-гаргрот на модели искривлена, что исправить так и не решился.
В общем, посоветую тому, кто захочет заиметь сей интересный аппарат в своей коллекции, обратится к другим исходникам.
Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII
Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII
Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII
Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII
Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII
Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII Academy 1/72 SPAD XIII
Немного подробностей стройки здесь http://scalemodels.ru/modules/forum/viewtopic_t_85959.html
Благодарю коллег Дмитрия aka Rata2, Михаила aka MGitin и других товарищей за поддержку.
С уважением, Андрей.

» Информация о статье
Rata2 в 02.12.2021 - 17:49
Правильное решение ! Но мне передние стойки пришлось заменить на расчалки ( ранний вариант) ,жёсткость системы уменьшилась, побоялся , что стойки сместятся и верёвки провиснут - натягивать нити стал после установки верхнего крыла.
pastor18 в 02.12.2021 - 18:30
Правильное решение ! Но мне передние стойки пришлось заменить на расчалки ( ранний вариант) ,жёсткость системы уменьшилась, побоялся , что стойки сместятся и верёвки провиснут - натягивать нити стал после установки верхнего крыла.
Дима, я растягиваю чулком, он тянется хорошо, так что сделал небольшой "недотяг", потом монтаж крыла и всё подтянулось. :grin:
Rata2 в 02.12.2021 - 18:33
ПонЯл !
pastor18 в 04.12.2021 - 12:23
Финиш! :grin:
# # # # #
# # # # #
# # # # #
# # # # #
# # # # #
# # # # #
Rata2 в 04.12.2021 - 14:50
Ну , круть !
ivan77 в 05.12.2021 - 21:31
Суперский Спад...весь такой "звезданутый"..Очень понравился и подход и результат,- так держать.Молодец.
MGitin в 05.12.2021 - 23:53
Очень понравился СПАД!
pastor18 в 06.12.2021 - 04:53
Спасибо, ребята! :smile:
antey1968 в 10.12.2021 - 17:12
Тема: Academy 1/72 SPAD XIII
Симпатичный получился Спад. Плюсую.
sergio_vitalio в 10.12.2021 - 19:24
pastor18
Андрюха, ты Динозавр, именно так меня сегодня окрестили коллеги, а так и не понял, такой же страшный, или древний? Что-то мне подсказывает, что опытный и умелый! 👍
