Добрый день, уважаемые моделисты!
Фантомы бывают разные , особенно японские... 7 января 2020 года 2 Фантома F-4EJ совершили свой последний полёт. Эпоха Фантомов в Японии закончилась.

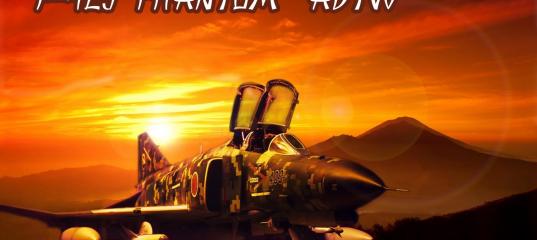

Сегодня я хочу показать и рассказать о постройке модели F-4EJ фирмы ТAMIYA в 32м масштабе. Хотя очень трудно рассказать об этом в одной статье … Но попробую хотя бы коротко.

И большое спасибо за оказанную помощь в работе — это prokhor , SAM77 , Luftahrt( Юрий Попов( и др. ) Фантом я делаю первый, конечно , хотелось бы сделать в американской символике, НО... У меня есть ещё один Фантом -это F-4J, тот точно будет американским, а этот я сразу решил делать японский F-4EJ из Центра исследования вооружений ( ADTW) с экспериментальной пиксельной окраской. Хотя если посмотреть на на самолёт с номером 409 в первоначальном окрасе — серый мышонок.


Тамиевска модель Фантома достаточно старая — 1967 года разработки. Есть много недостатков, про которые уже давно всё вроде обговорено. Но замены на рынке пока нет, кроме Ревелл. НО там другая история...
Начал я с переделки каналов воздухозаборников. Оказалось это совсем не сложно, гораздо проще, чем ей придают значение. Я сначала всё отрезал от фюзеляжа, склеил части половинок( их не склеивал), вырезал трапециевидный сегмент, зашпаклевал и покрасил. Затем затем всё покрасил , вывел и вставил сегмент на место. Конечно, остались 2 небольшие линии стыка сверху и снизу, но их после сборки практически не видно.




По выходным каналам и соплам больших вопросов нет, за исключением того, что сопла сделаны не очень. И малы по диаметру, и хотелось бы лучшей проработки. Но я знаю, что фирма A.M.U.R. собирается их выпускать из металла. Поэтому я сопла покрасил и просто вставил. Появятся металлические в продаже — заменю.

По кабине пришлось сделать кое-какие доработки. Родные кресла заменил на смоляные, доделал боковые панели, панель оператора во второй кабине. Вроде и немного, но пришлось повозиться.



Вообще модель требует очень большой работы практически везде. Честно сказать этого не ожидал. Многое доделывал, чуть переделывал. Конечно, не всё...Добавлял имитацию крепёжных винтов и клёпки, частично стачивал толстые нашлёпки по фюзеляжу якобы лючки. И т. д. Те же ниши — сделаны вроде правильно. Но место где развернуться есть. Конечно, я доделывал многое, но если сделать как на фото, то ту же переднюю надо вообще сделать заново начиная с корыта. Стойки тоже сделаны упрощённо. Колёса — это фишка Тамии и Трумпетера с резиной. Тамия хоть чуток получше делает, но я всё равно заменил их на смоляные. Переделал решётки возле сопел, конечно переделал антенны — но они у японского Фантому чуть другие — тут не вина Тамии , переделал эллипсные трубки на задней части крыла в районе состыковки с подъёмной частью. И т.д....



Много пришлось сделать с откидной частью фонаря. Там совсем всё пусто.




Подвеску можно на самолёте делать любую( в пределах разумного, конечно.) Лишь бы то, что мог нести Фантом. Это самолёт из Центра исследования вооружений, и на нём могло испытываться многое. Я поставил 3 топливных бака — центральный съёмный на магнитах( на фото я показал), на фюзеляж поставил 4 ракеты AIM-7. Покрасил я из в синий цвет, (массово-габаритные макеты) так не знаю, остались ли они к этому времени вообще где-то в Японии. Вроде всё заменено на AIM-120. Поставил 2 ракеты AIM -9. В наборе идут 9Е — их и поставил. Оказалось, что они совсем древние, пришлось делать другие — 9М. НА другой пилон решил поставить противокорабельную ракету ASM-1. Эта ракета вообще не выпускается,Ю по крайней мере в 32м масштабе. Поэтому сделал сам. Использовал пластику, которая запекается в духовке, и листовой пластик.


Покраска. Тут в принципе сложностей не возникло. Может только с имитацией жаропрочный пластин в хвостовой части. Низ это FS 36375, верх зелёный цвет Зеро времён II мировой войны. Краски как всегда использовал автомобильные, которые заказываю в автомобильных магазинах про подбору краски. А вот с декалями пришлось повозиться. И это ещё мягко сказано. Всего было 5 листов - около 500 элементов. И трудность ещё в том, что инструкция мелкая, хоть и цветная. А есть участки, где один элемент декали является продолжением предыдущей. Чуть ошибся на пару миллиметров и … Вообщем не один день, и даже не одна неделя. Сильно помогали фото, благо в сети нашёл я их немало.
Пачкать модель сильно не стал. Кроме низа. Если верх у самолёта относительно чистый, то вот низ, и особенно баки, в таком состоянии , что... Старался делать по фото. Хотя их у меня 4 штуки и всё чуть разные.



Фотографировал как всегда. Тут вроде всё как обычно.
Ну и в заключении. Модель делал на период ноября 2017 года. В настоящий момент самолёт списан, но не отправлен на слом, а стоит закреплённый на бетонной площадке. И возможно это лебединая песня Фантому в Японии.
Вот коротко, и всё..Приглашаю к просмотру. Будут вопросы — задавайте, постараюсь ответить
