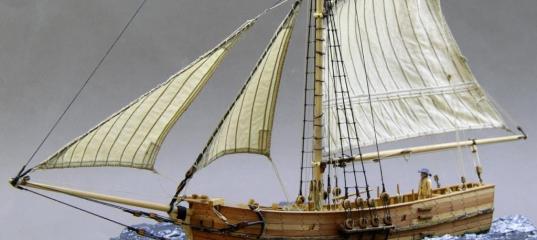

Самодел 1/60 Бот Бонавентур - Таинственный остров

« – Капитан Немо!.. – сказал Сайрес Смит, прочитав записку и убедившись, что она написана тем же почерком, что и записка, найденная в корале.
– А! Теперь я понимаю, как это было! – воскликнул Пенкроф. – Это он взял наш «Бонавентур» и один отважился пойти на остров Табор!..» [Жюль Верн. Таинственный остров.]Приветствую всех посетителей сайта scalemodels.ru. Представляю модель бота «Бонавентур» из романа Жюля Верна «Таинственный остров».

 Напомню, что бот был построен пятью выброшенными на необитаемый остров колонистами с изначальной целью сходить на соседний остров Табор. Постройка судна (от изначальной идеи до спуска на воду) в масштабе 1:1 силами пяти человек (хотя обычно работали не все) заняла чуть более шести месяцев, уменьшенная в 60 раз модель силами одного человека строилась примерно девять месяцев ).

Основная «документация»:
Самодел 1/60 Бот Бонавентур - Таинственный остров
«Судно должно иметь тридцать пять футов (10,668 метра – 17,78 см) длины по килю и девять футов (2,74 метра – 4,572 см) по бимсу. … В воде судно должно было сидеть сравнительно неглубоко, почти на шесть футов (1,83 метра – 3,048 см) ниже ватерлинии… Во всю длину судна, от кормы и до носа, шла палуба с двумя люками, один на корме, другой на носу, они вели в две каюты, разделенные непроницаемой переборкой. Оснастку судну предполагалось дать такую же, как на большом шлюпе: косой грот, фок-стаксель и кливер … Наконец, кузов судна должен быть обшит снаружи от киля до баркоутов, и обшивные доски должны были заходить в пазы, а не накладываться одна на другую. Что касается тимберсов, то их поставят после того, как будут прикреплены к фальшбортам обшивные доски.»

Также, в книге есть еще некоторые упоминания об особенностях корабля, не стал сюда их копировать, они есть в теме по постройке.

Начал с корпуса. Ориентировался вот на этот эскиз, вытянутый примерно на 30%, чтобы соответствовать размерам из книги
Самодел 1/60 Бот Бонавентур - Таинственный остров
Каркас вырезал из 2 мм пластмассы, обклеил его пластиковыми же полосками и залил эпоксидкой для получения монолитной болванки. Потом приклеил палубу, черновую обшивку, чистовую, под которыми постепенно скрылась вся пластмасса.
Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров
Далее кораблик уже строился как деревянный, некоторые этапы строительства даны на фотографиях ниже.
Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров
Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров

В качестве экипажа изначально рассматривал Пенкрофа, Гедеона Спилета и Герберта, которые поехали на остров Табор. Однако, в изготовлении первой же фигурки столкнулся со сложностями, которые заставили меня пересмотреть сюжет, выбрал запасной менее людный вариант – на остров Табор едет капитан Немо.
Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров
Приобрел я фигурки от Амати в масштабе 1/64, которые в итоге оказались все-таки заметно мелковаты. Для того, чтобы получить фигурку нужного размера, наделал копий маленьких фигур, разрезал их на запчасти, из которых уже и соорудил новую фигурку.

Для моря уже давно в 2017 году приобрел гель Mig Acrylic Water Pacific Waters. Мазал его на пластмассовое основание:
Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров
Несколько неожиданно, вода получилась с зеленоватым оттенком.
Самодел 1/60 Бот Бонавентур - Таинственный остров
Покупал вживую на одной из выставок, и толи не разобрался с описанием на этикетке, то ли хотел тогда сделать «Бонавентур», стоящим у берега (смутно вспоминаю). Цвет в итоге не понравился, стал перекрашивать. Сверху усердно нанес футуру.
Самодел 1/60 Бот Бонавентур - Таинственный остров
С итоговым результатом получилось неоднозначно. Во-первых, мне кажется, что на фото модель выглядит лучше, чем есть. Во-вторых, ловлю себя на мысли, что сделать море сразу из геля было бы лучше. И пусть такая прозрачность «воды» не совсем масштабна, но при живом взгляде результат из неокрашенного больше походит на воду. Может быть, потому, что воду с большой высоты (по масштабу кораблика) я видел редко, а прозрачную воду (вблизи) вижу сравнительно часто.
Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров
Вопрос остается открытым, надо будет еще сделать море из неокрашенного геля.
Результат на фотографиях ниже.

Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров
Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров

Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров

Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров

Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров
Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров
Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров Самодел 1/60 Бот Бонавентур - Таинственный остров

Самодел 1/60 Бот Бонавентур - Таинственный остров
