Plasticart 1/72 АН-14 Пчёлка

Приветствую, коллеги!
Всё чаще и чаще стали появляться в здешних стройках, модели нашей ,,Пластикартовской,, юности. Вот, подумал, а не присоединиться ли мне, со своей моделью? Лежит коробочка с АН-14 и ждёт своего творческого, звездного часа.


Plasticart 1/72 АН-14 Пчёлка
До этого, за всю свою бытность, уже дважды собирал этот самолёт. Первый школьной юности, и второй лет 15 назад. Последний, хранился в моей коллекции, пока мне предложили обмен на такой же, только не собранный и полностью комплектный.
Plasticart 1/72 АН-14 Пчёлка
Решил собрать "Пчелку", с небольшими доработками. Правда эти доработки сильно растянулись )))
Хочу отметить, что даже для нашего времени, этот КИТ весьма неплох, и могу с уверенностью сказать, что это самая лучшая модель у Пластикарта в масштабе 1/72. В имеющиеся чертежи (М-Хобби и Warpaint), ложится почти идеально.
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 ПчёлкаPlasticart 1/72 АН-14 Пчёлка
Расшивка, хоть и наружная, но полностью совпадает. Эту расшивку я снёс и нарезал внутреннюю.
Интерьер, тоже очень похож на прототип, включая декаль приборной доски.
Plasticart 1/72 АН-14 Пчёлка
Даже колёса имеют протектор и что-то похожее на надпись на резине.
Plasticart 1/72 АН-14 Пчёлка
Есть небольшие не точности, но о них, в процессе сборки.
Одним словом, модель, достойна внимания и уважения, не смотря на свой почтительный возраст.
Решил собрать гражданскую версию одного из ранних вариантов, с бортовым номером СССР-81553.
Plasticart 1/72 АН-14 Пчёлка
Изначально, этот самолет имел окраску Аэрофлота. В 1970 году его передали в ВВС Ворошиловградское ВВАУШ, перекрасили, и в последствии, 1977 году перегнали в Монинский авиамузей где он экспонируется до сегодняшнего дня.
Plasticart 1/72 АН-14 Пчёлка
Для оформления вышеуказанного борта, приобрёл декаль ,,Revaro,,.
Plasticart 1/72 АН-14 Пчёлка
К сожалению, больше из афтермаркета на эту модель ничего в природе нет, кроме моего уважения к этому уникальному самолету.
Стройку начал с пилотской кабины и пассажирского салона. Доработал панели, перегородки.
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка
Распилил прозрачное остекление пассажирского салона на три части
Plasticart 1/72 АН-14 Пчёлка
Далее вклеил всё по своему сценарию. Изготовил потолочную часть. Прозрачные илюминаторы выбросил и вклеил новые, более прозрачные из плекса.
Plasticart 1/72 АН-14 Пчёлка
После загрузки носовой части грузом, покрасил кабину как на фотографии.
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка
Распиленные кресла, слегка доработал, покрасил.
Plasticart 1/72 АН-14 Пчёлка
И вот, наступил самый сложный момент. Необходимо было исправить остекление пилотов и блистеры. Родное остекление было настолько толстое и мутное, что его шлифовать и полировать не было смысла. Фонарь распилил, оставив лишь верхнюю, потолочную часть.
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка
Потом, зашпатлевал часть проема блистеров и придал им правильную форму.
Plasticart 1/72 АН-14 Пчёлка
Настал долгожданный момент, когда весь интерьер можно было поставить на свои места.
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка
Далее, склейка фюзеляжа, полукрыла, подгонка и шпатлевка. Параллельно склеились и крылья.
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка
Пока фюзеляж и крылья высыхали, самое время было заняться изготовлением блистеров.
Plasticart 1/72 АН-14 Пчёлка
После склейки фюзеляжа с крыльями, подгонка остекления пилота.
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка
Когда всё высохло, приклеил все подкосы, оперение, узлы навесов.
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка
В очередном ожидании просушки клея и шпатлевки фюзеляжа, занялся двигателями и винтами. Двигатели доработал по фотографиям. А вот лопасти, пришлось удлинять, чтобы придать законцовкам правильную форму.
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка
В творческом процессе, вспомнил, что необходимо уложить в кабину авиационную гарнитуру. Срочно изготовил и уложил ))
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка
После этого, со спокойной совестью застеклил всю пилотскую кабину. Прозрачность остекления, меня приятно порадовала.
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка
Далее установка, подгонка капотов двигателей и маскировка остекления.
Plasticart 1/72 АН-14 Пчёлка
Медленно, но уверенно подошел к грунтовке и покраске модели. Нанес грунт ТАМИЯ, сделал прешейдинг.
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка
Параллельно, покрасил винты.
Plasticart 1/72 АН-14 Пчёлка
После, нанес базовые цвета эмалью ТАМИЯ. ПОС крыльев, получили эффект выгорания по секциям. После небольших подкрасок законцовок крыльев и килей, модель готова к нанесению декалей.
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка
С декалями, немного пришлось повозиться. Некоторые элементы, никак не подходили к модели, не смотря на то, что производитель делал декаль именно к модели Пластикарт. В итоге, кое-что пришлось накрашивать, с трудом подобранной краской.
После успешного наклеивания, установил на модель все сопутствующие элементы конструкции: выхлопные патрубки, шасси. БАНО, антены, ПВД, натянул тросовую антену.
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка

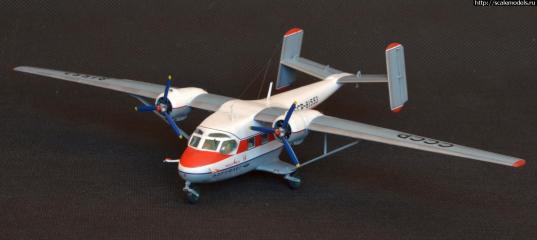

Далее, полуматовый лак ТАМИЯ, минимум тонировки и вот что получилось!
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка
Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка Plasticart 1/72 АН-14 Пчёлка

semalevik в 13.12.2019 - 23:48
Тема: Plasticart 1/72 АН-14 Пчёлка
Объем работ по доведению до "УМА" впечатлил, так же как и сам результат. Модель из того что было и то что руки приложили отличная.
Dr_Pirogov в 14.12.2019 - 00:45
Очень приятная модель вышла, когда свою буду делать, на Вашу ориентироваться буду. Однозначный "плюс"! Успехов Вам! ;)
Serg12 в 14.12.2019 - 01:23
Тема: Plasticart 1/72 АН-14 Пчёлка
Растешь, Андрюха! ;)
antey1968 в 14.12.2019 - 08:57
Тема: Plasticart 1/72 АН-14 Пчёлка
novichekk
zhanis
semalevik
Dr_Pirogov
Serg12
Коллеги, спасибо за приятные отзывы!

zhanis
Многое не реализовано на моём АН-14. Ошибок, не лишена ни одна модель мира!
По цветам винтов и фюзеляжа борта СССР-81553. На соседнем, дружественном ресурсе, и там же в стройке, обсуждались эти вопросы, в которых принимал участие и представитель ОКБ Антонова и он же моделист. Победила дружба!
У моего прототипа, тросовая антенна была.
Dobrolet в 14.12.2019 - 19:43
Тема: Plasticart 1/72 АН-14 Пчёлка
Как уже здесь было сказано,у Вас получилась лучшая "Пчёлка",из тех,что пришлось видеть!Замечтательно!Фото хорошие,а потому,просто праздник какой-то,а не просмотр!Описание процесса,для меня,также было пользительно.И когда Вы только всё это строить успеваете?
antey1968 в 14.12.2019 - 20:29
Тема: Re: Plasticart 1/72 АН-14 Пчёлка
Как уже здесь было сказано,у Вас получилась лучшая "Пчёлка",из тех,что пришлось видеть!Замечтательно!Фото хорошие,а потому,просто праздник какой-то,а не просмотр!Описание процесса,для меня,также было пользительно.И когда Вы только всё это строить успеваете?
Спасибо! Рад что понравился мой труд. Пока есть свободное время, делаю. ;)
kfir в 17.12.2019 - 10:41
Тема: Plasticart 1/72 АН-14 Пчёлка
Великолепная работа, с огромным уважением отношусь к проделанному труду!!!!!!!!!!
antey1968 в 17.12.2019 - 12:15
Тема: Re: Plasticart 1/72 АН-14 Пчёлка
Великолепная работа, с огромным уважением отношусь к проделанному труду!!!!!!!!!!
Благодарю. Весьма польщён!
MID в 20.12.2019 - 13:35
Классно Пчёлка выглядит!
И статья полезная, читал с удовольствием.
antey1968 в 20.12.2019 - 15:35
Классно Пчёлка выглядит!
И статья полезная, читал с удовольствием.
Спасибо, что зашли. Буду рад, если статья пригодится для работы над своей моделью.
