AVD Models 1/43 Т-100

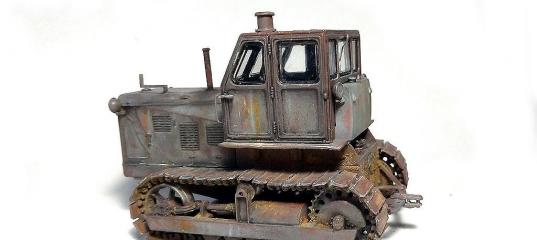

Здравствуйте, коллеги! Представляю Вашему вниманию результаты работы над моделью советского трактора Т-100 в масштабе 1/43 от фирмы AVD Models.


Прототип

Трактор Т-100 начали производить в советском союзе в 1964 году. При этом Т-100 является модернизированной версией трактора С-100. Основной силовой установкой трактора Т-100 является дизельный двигатель Д-108 рабочим объемом 15,53 литра с четырьмя цилиндрами. От предшественника – двигателя трактора С-100 - новый двигатель отличался пониженной степень сжатия и более высоким крутящим моментом. Для запуска основного двигателя имелся пусковой двигатель П-23.
Трансмиссия трактора Т-100, в отличии от двигателя, не так сильно отличалась от С-100. Муфта сцепления являлась отдельным легко демонтирующимся узлом. Коробка передач для переднего хода имела 5 передач и 4 для заднего хода. Муфты поворота выполнены как сухое многодисковое устройство.
Трактор в длину имеет размер 4255 мм, в ширину – 2460 мм, в высоту – 3059. Масса трактора составляет 11 100 кг. На первой передаче трактор развивал максимальное тяговое усилие в 9500 кг.

Сборка

Набор от AVD Models включает металлические и пластиковые детали, траки выполнены из металла отдельными элементами. Деталей немного и сборка прошла легко. Из особенностей можно отметить:
- гусеничные ленты после сборки и и установки на модель были зафиксированы супер-клеем, так как замок траков достаточно свободный и ленты часто распадались
- поручни на кабине заменены на проволоку;
- из проволоки и провода в изоляции выполнены патрубки в задней части трактора.
В окраску собранная модель перешла в виде следующих подсборок: рама с установленной ходовой частью и капотом; салон, кабина, топливный бак.
AVD Models 1/43 Т-100 AVD Models 1/43 Т-100

Окраска

Грунт – Tamiya Surface Primer (L) из баллона. Далее цвет XF-68 NATO BROWN в качестве заготовки для сколов и ржавчины. Для защиты цвета ржавчины модель была покрыта слоем глянцевого лака Tamiya X-22. Перед основным цветом был нанесен слой лака для волос.
AVD Models 1/43 Т-100
Основной цвет был выбран из палитры красок Mr. Hobby - H317 FS 36231. Для формирования сколов краски применялась кисть и теплая вода. Для защиты полученного результата был опять применен X-22.
AVD Models 1/43 Т-100
Для нанесения второго тона сколов после слоя лака для волос был нанесен основной цвет с добавлением XF-2 FLAT WHITE. И опять - теплая кисть и вода для формирования сколов. Закрепление результата – также глянцевым лаком, но уже от ARM.RNT.
AVD Models 1/43 Т-100
Дальнейшая тонировка выполнена масляными красками цветами «Сажа газовая», «Сиена натуральная», «Белила титановые» с их растушевкой и формирования потеков при добавлении пинена во втором варианте.
Еще один слой глянцевого лака от ARM.RNT нанесен перед «смывкой», которая выполнена на основе «Сажи газовой» и пинена (разбавителя №3).
Завершающим этапом окраски и тонировки являлось нанесение пигментов ZIPmaket цветов «Глина», «Ржавчина темная», «Сажа», ARM.PNT цвета «Пыль дорожная» с фиксатором ZIPmaket.

AVD Models 1/43 Т-100 AVD Models 1/43 Т-100 AVD Models 1/43 Т-100 AVD Models 1/43 Т-100 AVD Models 1/43 Т-100 AVD Models 1/43 Т-100 AVD Models 1/43 Т-100



Итог

Полученный результат мне нравиться. Интересный прототип, хорошая стыкуемость и не так много деталей. Полагаю, данный набор можно рекомендовать всем моделистам. Только следует учесть, что для соединения деталей следует применять или специальный клей для ABS-пластика или супер-клей.

Модель принимала участие в Group Build «Горячая осень-2018», проводившимся командой AF-Studio. В данном конкурсе модель заняла третье место в номинации моделей в масштабе 1/43.
AVD Models 1/43 Т-100


По модели приму конструктивную критику и отвечу на возникшие у Вас вопросы.
Желаю всем вдохновения для реализации Ваших модельных проектов!
С уважением, Marakar

P.S. В следующей статье будет представлен материал о постройки вспомогательной машины на базе танка Т-26.



» Информация о статье
Просмотров: 1129
Опубликовано:
Marakar в 12.02.2019 - 13:08
e2e4, спасибо за Вам отзыв.
С уважением, marakar
Roman-Nord в 12.02.2019 - 16:21
Тема: AVD Models 1/43 Т-100
Салют,всем!
Душевно! И правда, про детство, запах соляры и мазута... Добрые дядьки строители, разрешавшие посидеть за рычагами...
Правша в 12.02.2019 - 16:25
Тема: AVD Models 1/43 Т-100
Хорошо. Плюсанул. Но можно бы добавить грязи на нижнюю часть и ходовую. Подскажу,если интересно,простой способ,дающий хороший результат. Через мелкое сито просеиваете обычный песок,получившийся "продукт" закрепляете на модели при помощи клея. Например,ПВА. После высыхания окрашиваете и тонируете пигментами.
Marakar в 12.02.2019 - 17:24
Roman-Nord, Правша, спасибо!
Спасибо за подсказку о применении песка.
С уважением, Marakar
alli_s в 13.02.2019 - 05:01
Тема: AVD Models 1/43 Т-100
Плюсую , но для убедительности модели я бы еще основательно стекла припылил . Как то они не совсем убедительно выглядят .......
Marakar в 13.02.2019 - 10:44
alli_s, спасибо! Критический момент по поводу истоты стекол принимается. Внимание к тонировке стекол будет повышено. :smile:
С уважением, Marakar
Zaets54 в 13.02.2019 - 11:07
"Смотрибельный", ушатанный агрегат.
Сколы, в широком понимании, понравились.
Вероятно, длительный у Вас процесс оформления. X-22 сохнет не мгновенно, мягко говоря.
Marakar в 13.02.2019 - 11:17
Zaets54, спасибо! Рад, что износ краски понравился.
Про оформление не совсем понял... Если касательно сроков оформления статьи, то...после окончания работ над одним проектом переключаешься на другой и написание статьи затягивается. Нужно вспомнить нюансы, сделать фотосессию, написать текст. Хочется-то с новым проектом работать... :smile:
От лака Tamiya перешел на использование отечественной химии, так как отечественные аналоги стоят дешевле. И субъективно на их основе лучше применять масляные краски.
С уважением, Marakar
Zaets54 в 13.02.2019 - 11:23
Zaets54, спасибо! Рад, что износ краски понравился.
Про оформление не совсем понял... Если касательно сроков оформления статьи, то...после окончания работ над одним проектом переключаешься на другой и написание статьи затягивается. Нужно вспомнить нюансы, сделать фотосессию, написать текст. Хочется-то с новым проектом работать... :smile:
От лака Tamiya перешел на использование отечественной химии, так как отечественные аналоги стоят дешевле. И субъективно на их основе лучше применять масляные краски.
С уважением, Marakar
Нет. Речь не об оформлении статьи.
Речь о лаке Тамия X-22.
Я, конечно, не показатель, но X-22, в моих условиях, сохнет минимум сутки, а лучше двое суток.
Соответственно процесс оформления/покраски растягивается.
Marakar в 13.02.2019 - 11:41
Zaets54 :smile: понятно.
Отечественный лак сохнет, как мне кажется, быстрее. После нанесения глянцевого лака время ожидания его высыхания при тонировке масляными красками... может минут 10... особо не измерял. Вроде высох, следов на лагированной поверхности не остается - значить можно дальше маслом работать.
С уважением, Marakar
